6

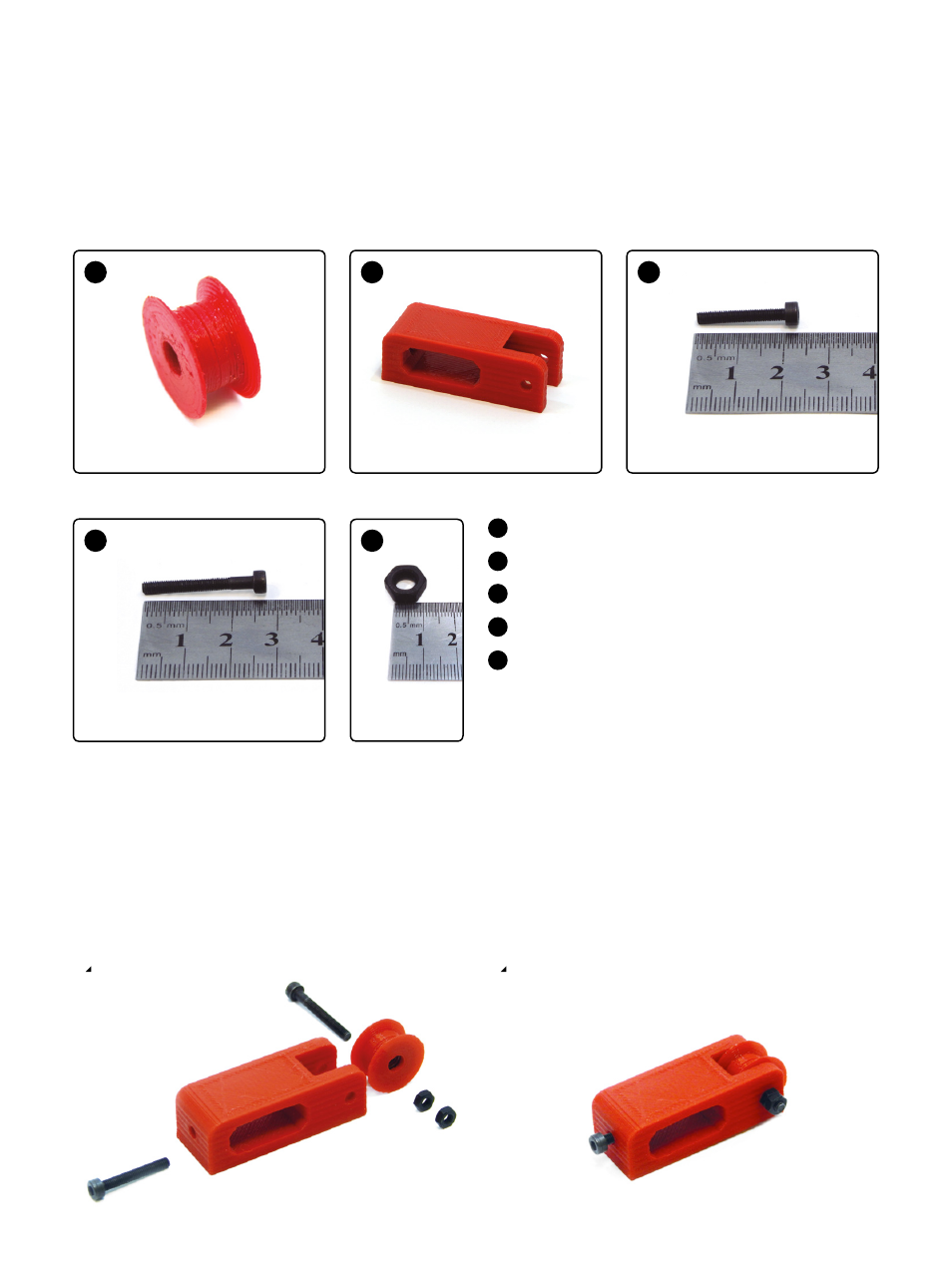

Spanner vorbereiten
1 x 1 x 1 x
1 x 2 x
Umlenkrolle
Kugellagerspanner B623ZZ
M3 Schraube x 20 mm
M3 Schraube x 25 mm
M3 Mutter
A B C
D E
A
B
C
D
E
1 2
Montage:
Stecke die lange Schraube (D) durch die
Umlenkrolle und befestige sie mit zwei
Muttern. Setzte die kurze Schraube (C) in den
Kugellagerspanner ein, wie in der Abbildung
dargestellt.
