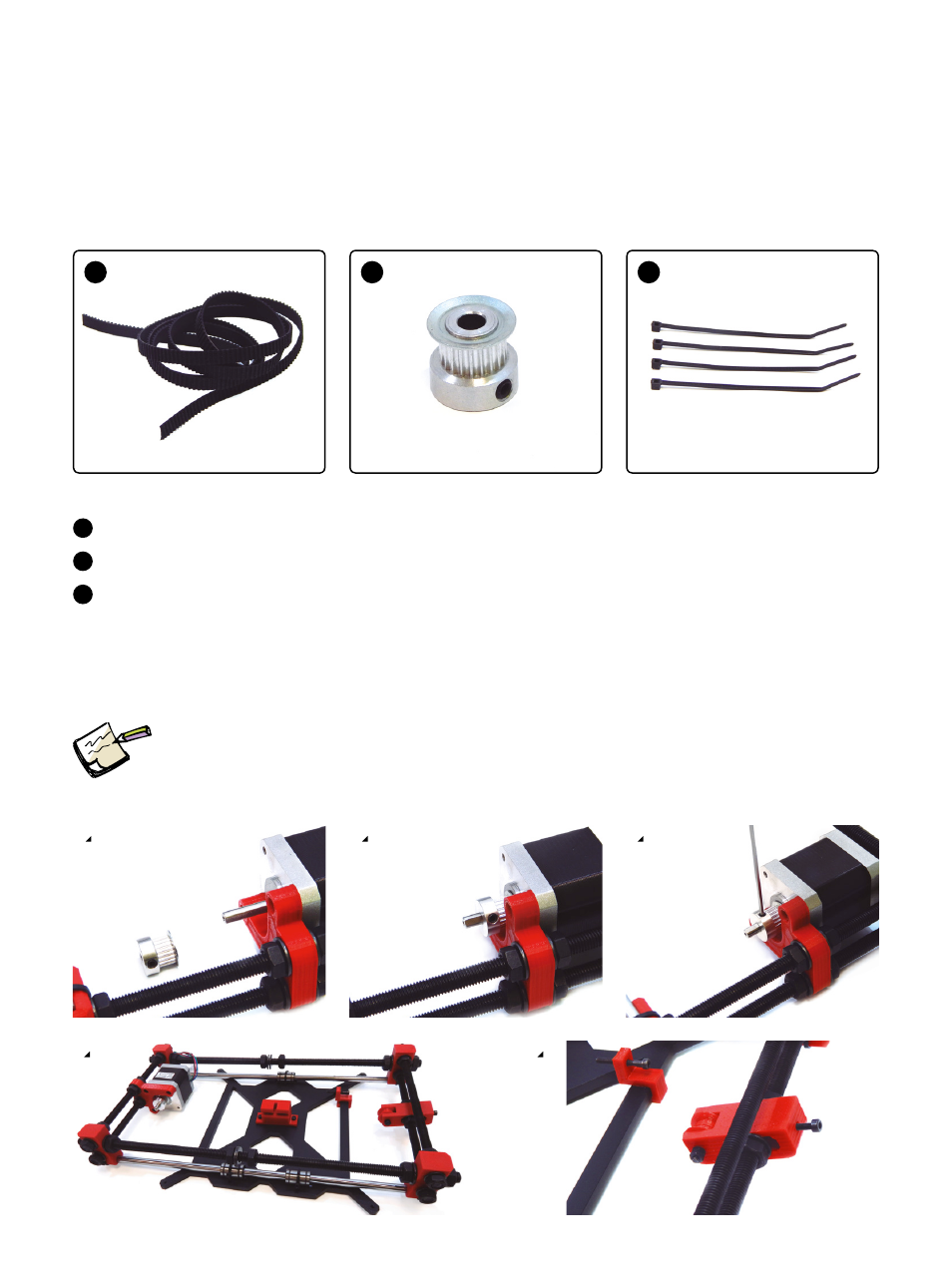

Riemen der Y-Achse einsetzen
Montage:
Drehe das Bauteil um, und stecke die Rie-
menscheibe auf die Motorenachse und ziehe
sie mit einem Inbusschlüssel (3) fest. Löse die
Schraube um den Spanner zu lockern (5) und
setze den Riemen ein (6). Sobald der Riemen
eingesetzt ist, muss der Rest des Riemens
abgeschnitten werden (7, 8, 9, 10, 11).
Richte den Riemen aus (12, 13). Spanne den
Riemen, indem du die Schraube des Spanners
mit den 2 mm Inbusschlüssel festziehst (14).
1 x 1 x 4 x
Riemen GT2 6 mm x 1 m
Riemenscheibe GT2 (20 Zähne)
Kabelbinder, schwarz, 100 x 2,5 mm
A B C
A
B
C
1 3
5
2
4
Für diesen Schritt benötigst du
einen 2,5 mm Inbusschlüssel
