NACHVERARBEITUNG DER PUNKTWOLKE

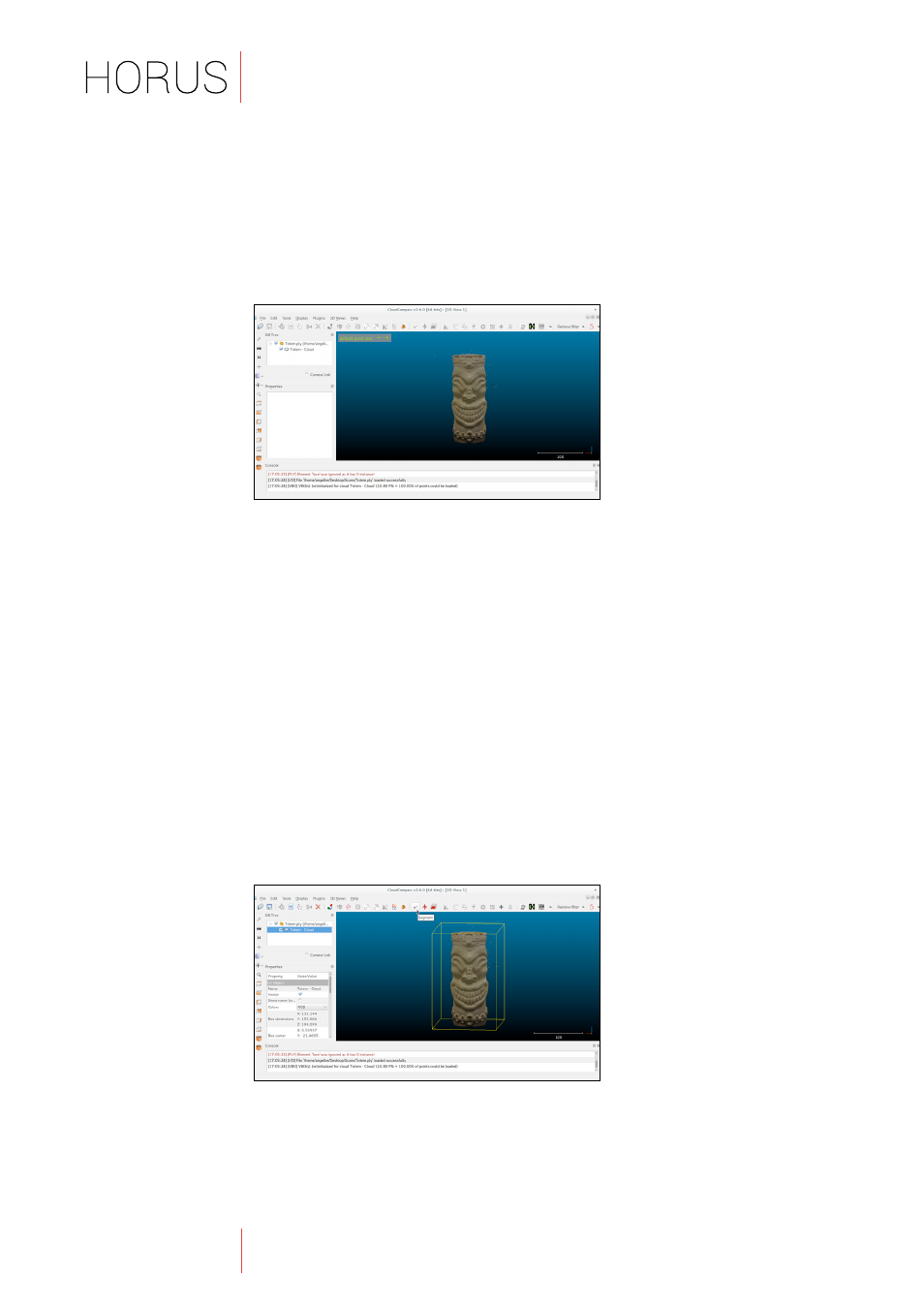

Anzeige der Punktwolke: Nachdem die Punktwolken-Datei importiert wurde, wird sie in der
3D-Anzeige im Raum dieser Wolke dargestellt.
Wenn die Punktwolke mit Textur gescannt wurde, wird sie in den Farben dieses Scans angezeigt.
Wenn sie hingegen ohne Textur gescannt wurde, werden alle Punkte in der zum Zeitpunkt des
Scannens gewählten Farbe angezeigt.
Bereinigung der Punktwolke
Die Punktwolke ist eventuell nicht perfekt und enthält Bildrauschpunkte oder einfach Punkte,
die nicht zum endgültigen Modell gehören sollen. Mit CloudCompare kannst du bestimmte
Punkte der Wolke auswählen und entfernen.
Tool „Segmentieren“: Als erster Schritt zum Bereinigen einer Punktwolke wird die Schicht
ausgewählt, die sie enthält. Klicke hierzu auf die Schicht mit dem Beinamen „Cloud“ im Dateibaum
auf der linken Seite.
Klicke anschließend auf das Tool Segmentieren (Segment) in der Symbolleiste. Mit diesem
Tool kannst du Punkte in einem dreidimensionalen Raum mit einem Polygon, also einer
zweidimensionalen Figur, auswählen. Wie? Stell dir dieses Tool als eine Schachtel vor, bei der
du eine der Seiten verändern kannst, die von vorne bis hinten alle Punkte auswählt, die sich in
ihr befinden.
Rekonstruktion der Punktwolke mit CloudCompare
