NACHVERARBEITUNG DER PUNKTWOLKE
Einführung in MeshLab 1
MeshLab ist ein modernes Tool zur Verarbeitung von 3D-Netzen und eine häufig verwendete
Software in den technischen Bereichen der 3D-Entwicklung und des Datenmanagements.
MeshLab ist eine freie Software (Open Source) unter der GNU/GPL-Lizenz. Sie wird als
vollständiges Programm und als Bibliothek für andere Softwares verwendet.
MeshLab wurde vom Forschungszentrum ISTI-CNR entwickelt – ursprünglich als Studienarbeit
an der Universität Pisa Ende 2005. Es handelt sich dabei um ein System zur Verarbeitung von
typischen unstrukturierten 3D-Modellen, die im Bereich der 3D-Digitalisierung auftreten.
MeshLab dient zum Management und zur Verarbeitung von großen unstrukturierten Netzen,
und bietet eine Reihe von Tools zur Bearbeitung, Bereinigung, Reparatur, Überprüfung,
Umwandlung sowie zum Rendern dieser Arten von Netzen.
Die automatischen Netz-Bereinigungsfilter beinhalten: Entfernung von doppelten, nicht-
referenzierten Eckpunkten, nicht-mehrseitigen Kanten, Eckpunkten und „Null-Seiten“. Die
Neuvernetzungs-Tools basieren auf Fehlerquadrik, verschiedenen Teilungsflächen sowie zwei
Oberflächen-Rekonstruktionsalgorithmen der Punktwolken nach der sog. Ball-Pivoting-Technik
und dem Ansatz der Poisson Oberflächenrekonstruktion. Zur Entfernung des Bildrauschens
verfügt MeshLab über verschiedene Glättungsfilter sowie Tools für die Analyse und Darstellung
der Krümmungen.
Enthalten ist auch ein Instrument für die Registrierung mehrerer Bereichskarten, basierend
auf dem Iterationsalgorithmus des nächsten Punktes. MeshLab beinhaltet auch ein interaktives
System, mit dem auf interaktive Art und Weise die Farbe eines Netzes geändert werden kann, um
ausgewählte Bereiche festzulegen und durch Bildrauschen hervorgerufene kleinere Störungen
direkt zu glätten.
MeshLab ist für die meisten Betriebssysteme erhältlich, einschließlich Windows, Linux, Mac OS
X, sowie mit eingeschränkter Funktionalität auch für iOS und Android. Das System ist mit den
folgenden Formaten kompatibel, sowohl als Import als auch als Export: PLY, STL, OFF, OBJ, 3DS,
VRML 2.0, U3D, X3D und COLLADA.
Mit MeshLab können auch durch Photosynth rekonstruierte Punktwolken importiert werden.
Öffnen von PLY-Dateien in MeshLab
Öffne die Punktwolke in MeshLab. Diese Punktwolke hat die Dateierweiterung „.ply“.

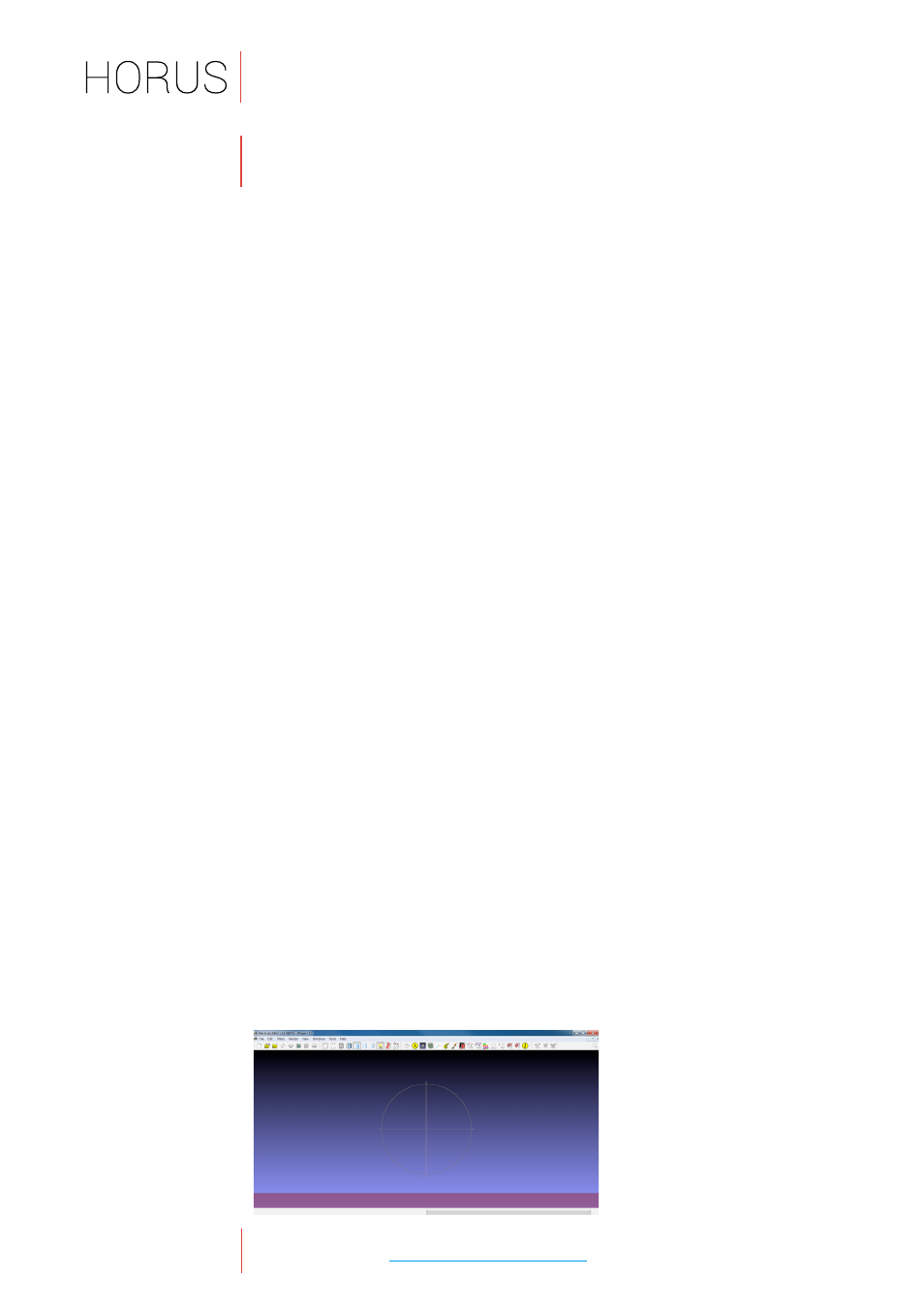

MeshLab öffnen: Auf dem Hauptbildschirm der Anwendung siehst du in der obersten Zeile ein
Menü, darunter eine Symbolleiste und schließlich darunter die 3D-Anzeige, die den größten
Bereich des Bildschirms einnimmt.
1
Einführung in MeshLab http://en.wikipedia.org/wiki/MeshLab (27 Februar 2015)
