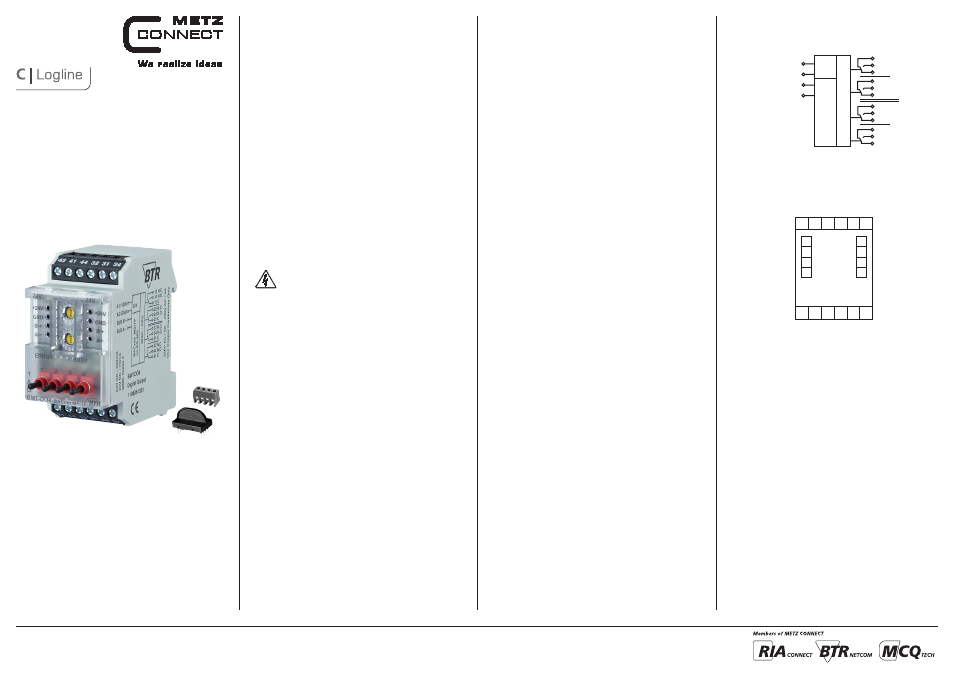

Contemporary Control Systems BACnet Cube I/O BMT-DO4 - Handbuch

METZ CONNECT | Im Tal 2 | 78176 Blumberg | Deutschland | Tel. +49 7702 533-0 | Fax +49 7702 533-433
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
7605/899299-08
Digitales Ausgangsmodul
BMT-DO4
1108861321
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung ist
beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und Mon-
tage gelten für die Bundes republik Deutschland. Beim Einsatz des
Geräts im Ausland sind die nationalen Vorschriften in Eigenverant-
wortung des Anlagenbauers oder des Betreibers einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gültigen
Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass sie
sich vor der Installation oder Wartung der Geräte vorschriftsmäßig
entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt werden,
siehe Abschnitt “qualifiziertes Fachpersonal”.
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind Personen,
die mit den beschriebenen Geräten vertraut sind und über eine ihrer
Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
BACnet-Schnittstelle
Protokoll BACnet MS/TP
Übertragungsrate 9600 ... 115200 Bd
(Werkseinstellung 9600 Bd)
Verkabelung RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie;
mit 120 Ohm abschließen
Versorgung
Betriebsspannungsbereich 20 ... 28 V AC/DC (SELV)
Stromaufnahme
200 mA (AC) / 70 mA (DC)
Einschaltdauer relativ 100 %
Ausgangsseite
Ausgangskontakte 4 x Wechslerkontakt
Schaltspannung max. 250 V AC
Dauerstrom max. 5 A Relais
Summenstrom über
alle Kontakte
12 A
Schalthäufigkeit 360 Schaltspiele
Gehäuse
Abmessungen BxHxT 35 x 70 x 65 mm
Gewicht 95 g
Einbaulage beliebig
Montage
Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Ver sorgungs spannung
neu extern angefahren werden.
Material
Gehäuse
Polyamid 6.6 V0
Klemmen Polyamid 6.6 V0
Blende Polycarbonat
Schutzart (IEC 60529)
Gehäuse
IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
(Anschlussklemme und
Brückenstecker als Zubehör in der
Verpackung)
Geräteanschluss
Ausgänge
max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 2,7 mm
Schutzbeschaltung Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Anzeige
Betrieb und Bustätigkeit grüne LED
Fehlermeldung rote LED
Zustand der Ausgänge gelbe LEDs
5. Anschlussbild
BUS A-
BUS B+
14 11 12 24 21
41 44 32 31 34 42
A1
A2
A-
B+
A1
A2
A-
B+
GND
24 V AC/DC
22
4. Prinzipbild
BUS A-
BUS B+
12 N.C.
11 C A2 /GND
A1/+24 V
BACnet MS/TP on RS-485
RISC - CPU
24 V 14 N.O.
22 N.C.
21 C
24 N.O.
32 N.C.
31 C
34 N.O.
42 N.C.
41 C
44 N.O.
1. Beschreibung
Das BACnet MS/TP Modul mit 4 digitalen Ausgängen wurde für
dezentrale Schaltaufgaben entwickelt. Es ist geeignet zum Schalten
elektrischer Komponenten, z.B. Motoren, Schütze, Lampen, Jalousi-
en usw. Bei starken induktiven Lasten empfehlen wir die Relaiskon-
takte zusätzlich mit einem RC-Glied zu schützen. Das Modul verfügt
über eine Handbedienebene mit der die Relais manuell geschaltet
werden können. Von einem BACnet-Client können die Ausgänge
über Standard-Objekte geschaltet werden. Die Adressierung des
Moduls und die Einstellung der Baudrate erfolgt über die beiden
Adressschalter
(x1 / x10) auf der Frontseite. Es können die Adressen 00 bis F9 sowie
die Baudraten 9600 Bd, 19200 Bd, 38400 Bd, 57600 Bd, 76800 Bd
und 115200 Bd eingestellt werden.
