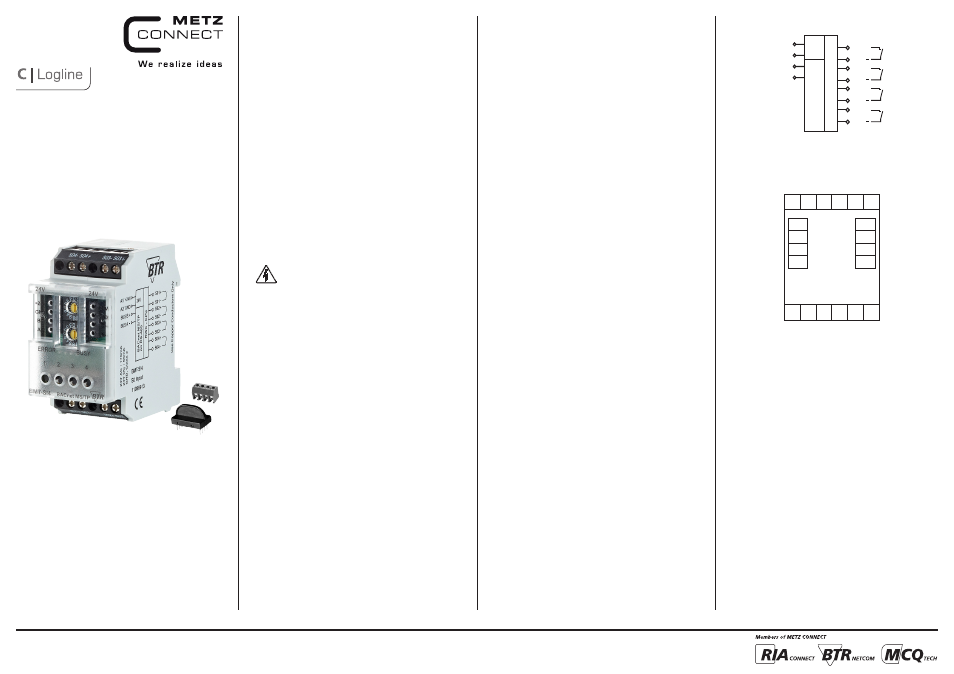

Contemporary Control Systems BACnet Cube I/O BMT-SI4 Benutzerhandbuch
Digitales eingangsmodul, Bmt-si4

METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Deutschland
Tel. +49 7702 533-0 | Fax +49 7702 533-433
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung ist
beim Hersteller METZ CONNECT GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage des
Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser Anleitung
geklärt werden können, sind weitere Informationen beim Lieferanten
oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und Monta-
ge gelten für die Bundes republik Deutschland. Beim Einsatz des Geräts
im Ausland sind die nationalen Vorschriften in Eigenverantwortung
des Anlagenbauers oder des Betreibers einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gültigen
Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass sie
sich vor der Installation oder Wartung der Geräte vorschriftsmäßig
entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grundsätz-
lich nur durch qualifiziertes Fachpersonal durchgeführt werden, siehe
Abschnitt “qualifiziertes Fachpersonal”.
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind Personen,
die mit den beschriebenen Geräten vertraut sind und über eine ihrer
Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb des
Anlagensystems usw.
7632/899299-12
Digitales Eingangsmodul
BMT-SI4
11088913
1. Beschreibung
Das BACnet MS/TP Modul mit 4 S0-Eingängen nach
DIN EN 62053-31 Klasse A wurde für dezentrale Schaltaufgaben
entwickelt. Es ist geeignet zum Zählen von S0-Zählerimpulsen. Damit
lässt sich das Modul sehr gut in ein Energiecontrolling-System ein-
binden. Bei einem Spannungsausfall werden die letzten Zählerstände
gespeichert. Über einen BACnet-Client können die Eingänge über
Standard Objekte abgefragt werden. Die Adressierung des Moduls
und die Einstellung der Baudrate erfolgt über zwei Adressschalter auf
der Frontseite.
Geeignet zur dezentralen Montage auf Tragschiene TH35 nach
IEC 60715 in Elektroverteilern.
24 V AC/DC
GND
BUS B+
BUS A-
GND
B+
A-
+24V
B+
A-
S04-
+24V
GND
S04+
S03- S03+
S01+ S01-
S02+ S02-
4. Prinzipbild
5. Anschlussbild
MODBus RTU on RS-485
A1/ +24V
A2/ GND
BUS B +
BUS A
-
24V
RISC - CPU
Use Copper Conductors Only
24V AC / 170mA
24V DC / 65mA
GND, Class 2
S01+
S01
S04+
S04
S02+
S02
S03+
S03
3. Technische Daten
BACnet-Schnittstelle
Protokoll
BACnet MS/TP
Übertragungsrate
9600 ... 115200 Bd
(Werkseinstellung 9600 Bd)
Verkabelung
RS485 Zweidrahtbus mit Potential-
ausgleich in Bus-/Linientopologie
mit 120 Ohm abschließen
Versorgung
Betriebsspannungsbereich
20 ... 28 V AC/DC (SELV)
Stromaufnahme
170 mA (AC) / 65 mA (DC)
Einschaltdauer relativ
100 %
Eingangsseite
4 x S0-Eingang nach DIN EN 62053-31 Klasse A
Gehäuse
Abmessungen BxHxT
35 x 70 x 65 mm
Gewicht
83 g
Einbaulage beliebig
Montage
Tragschiene TH35 nach IEC 60715
Anreihbar ohne Abstand
Nach dem Anreihen von 15
Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder
DC) pro Anschluss am Netzgerät
muss mit der Ver sorgungs spannung
neu extern angefahren werden.
Material
Gehäuse
Polyamid 6.6 V0
Klemmen
Polyamid 6.6 V0
Blende
Polycarbonat
Schutzart (IEC 60529)
Gehäuse
IP40
Klemmen
IP20
Anschlussklemmen
Versorgung und Bus
4-polige Anschlussklemme max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser
0,3 mm bis max. 1,4 mm
(Anschlussklemme und Brückenstecker
als Zubehör in der Verpackung)
Geräteanschluss
Eingänge
max. 4 mm² eindrähtig
max. 2,5 mm² feinstdrähtig
Aderndurchmesser
0,3 mm bis max. 2,7 mm
Schutzbeschaltung
Verpolschutz der Betriebsspannung
Verpolschutz von Speisung und Bus
Temperaturbereich
Betrieb
-5 °C ... +55 °C
Lagerung
-20 °C ... +70 °C
Anzeige
Betrieb und Bustätigkeit
grüne LED
Fehlermeldung
rote LED
Zustand der Eingänge
gelbe LEDs
