Gewichtssatzes (durch Lockern der beiden Stellschrauben an der Bandriemenklammer mit

einem 7/32-Zoll-Inbusschlüssel) von der Exzenterrolle entfernen. Siehe Abbildung 1.

E. Die Riemenscheibenhalterung neben der Exzenterrolle ausfindig machen. Siehe Abbildung 2.

F. Schraube, Unterlegscheibe und Sechskantmutter entfernen, mit denen die Riemenscheibe

an der Riemenscheibenhalterung befestigt ist.

G. Die Riemenscheibe von der Riemenscheibenhalterung entfernen.

H. Eine der beiden Halbrundkopf-Innensechskantschrauben (BHSCS) entfernen, mit denen

die Drehachse befestigt ist. Siehe Abbildung 3.

I. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen.

Siehe Abbildung 3.

HINWEIS: Beim Entfernen der Welle äußerst

vorsichtig vorgehen, damit das Gewinde

der Welle nicht beschädigt wird.

J. Die fünf BHSCS-Schrauben, mit denen die beiden Rahmenhälften

verbunden sind, vorsichtig mit Hilfe einer zweiten Person entfernen.

Siehe Abbildung 4.

K. Beide Hälften vorsichtig durch die Türöffnung an den gewünschten

Aufstellungsort bringen.

L. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig

verbinden und mit den in Schritt 4J entfernten fünf BHSCS-

Schrauben befestigen. Siehe Abbildung 4.

M. Die Riemenscheibenwelle vorsichtig mit der Drehachse und

den in Schritt 4H und 4I entfernten BHSCS-Schrauben

befestigen. Siehe Abbildung 3.

N. Die/den (in Schritt 4F und 4G entfernte) Riemenscheibe/

Seilzug wieder an der Riemenscheibenhalterung anbringen.

O. Überprüfen, ob beide Seilzüge ordnungsgemäß verlegt sind.

P. Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes

an der Bandriemenklammer der Exzenterrolle anbringen.

Siehe Abbildung 1.

Q. Mit Schritt 5C fortfahren.

5. Versandfüße und hintere Verkleidungen entfernen.

A. Alle standardmäßigen konischen Versandhalterungen (mit

einem 3/4-Zoll-Steck- oder Schraubenschlüssel) entfernen.

B. Den Versandgurt durchschneiden, mit dem das obere

Gewicht befestigt ist.

C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem

Rahmenfuß sorgfältig anbringen.

D. Das obere Gewicht anheben und den Stufengewicht-

Wahlknopf so drehen, dass alle

15 lbs. ausgewählt sind

(drei Stufengewichte auf jeder Seite).

E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung befestigt

ist, und die Verkleidung vorsichtig

abnehmen. Siehe Abbildung 5.

F. Die in Abbildung 6 gezeigten unteren beiden Schrauben lockern.

HINWEIS: Die unteren beiden Schrauben nicht entfernen.

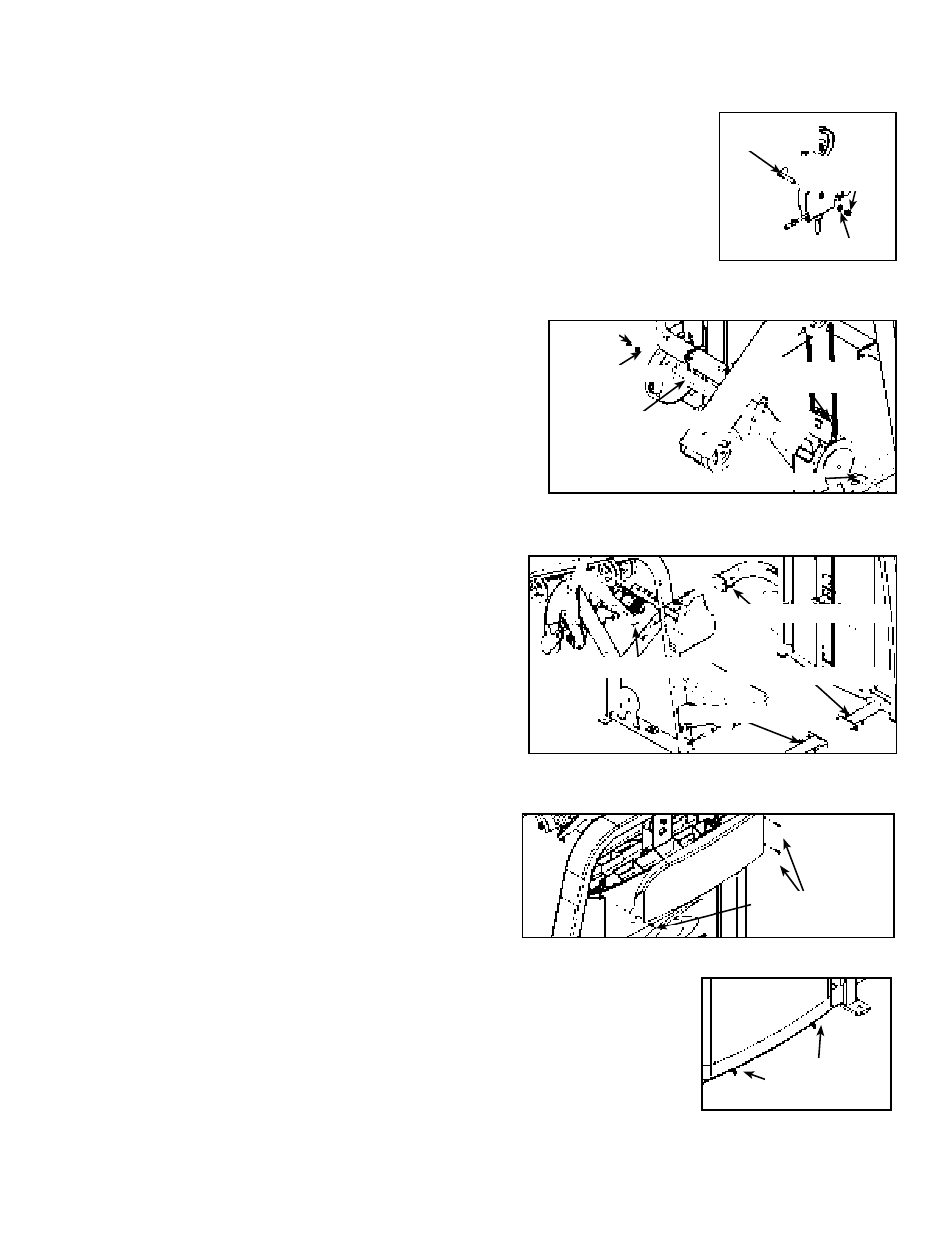

Abbildung 4

Abbildung 5

Abbildung 2

Abbildung 3

BHSCS-Schraube (2)

Nylon-Kontermutter (2)

Kreuzschlitz-

schraube (3)

Nylon-Kontermutter (3)

BHSCS-Schraube (3)

Schraube der

Exzenterrolle

BHSCS-

Schraube

Drehachse

Unterlegscheibe

Riemenscheibenwelle

Riemenscheibe/

Seilzug

Unterlegscheibe

Schraube (nur

lockern - nicht

entfernen)

Abbildung 6

Nylon-

Kontermutter
