Bedienungsanleitung für Cybex
9

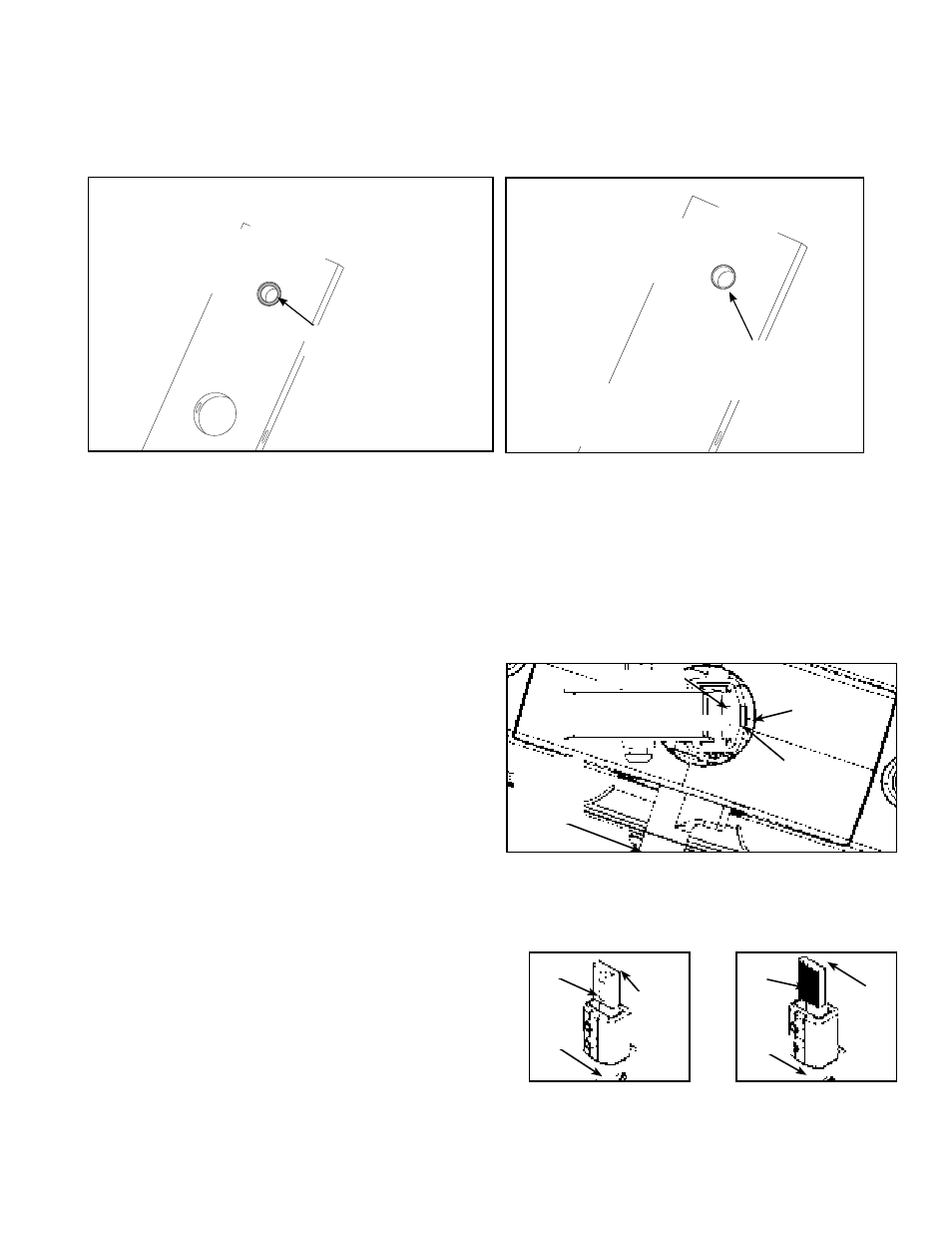

H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 6A
und 6B.
I. Das obere Gewicht auf die Führungsstangen schieben.
J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange)
an der Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die
andere Führungsstange wiederholen.
7. Verlegung des Bandriemens.
A. Überprüfen, ob der Bandriemen durch die Oberseite
der Riemenscheibenhalterung verlegt ist. Das Ende des
Bandriemens dann zum oberen Gewicht nach unten
verlegen.
B. Überprüfen, ob die Bandriemenklammer am oberen Gewicht
ordnungsgemäß mit der oberen Riemenscheibe ausgerichtet
ist. HINWEIS: Der Bandriemen muss in einer geraden Linie
von der Riemenscheibe zur Bandriemenklammer verlaufen.
Siehe Abbildung 7. HINWEIS: Abbildung 7 zeigt eine
Draufsicht von der oberen Riemenscheibe auf die obere
Platte.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben. Überprüfen, ob Bandriemen und Einsatz
ordnungsgemäß installiert sind (wie in Abbildung 8A dargestellt).
HINWEIS: Den Einsatz nicht umgekehrt installieren (wie in
Abbildung 8B gezeigt).
Abbildung 7
Richtige Riemenverlegung Falsche Riemenverlegung
Abbildung 8A Abbildung 8B
Obere Riemenscheibe
Stellschraube
Bandriemen
Einsatz Stufen-
gewicht-
Wahl-
knopf
Band-
riemen
Schaft
Einsatz
Schaft
Band-
riemen
Einsatz
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 6A Abbildung 6B
