C. Den Versandgurt durchschneiden, mit dem das obere Gewicht befestigt ist.
D. Die Exzenterrolle drehen und den Bandriemen des Gewichtssatzes (durch Lockern der
beiden Stellschrauben an der Bandriemenklammer mit einem 7/32-Zoll-Inbusschlüssel) von
der Exzenterrolle entfernen. Siehe Abbildung 1.
E. Die Riemenscheibenhalterung neben der Exzenterrolle ausfindig machen. Siehe Abbildung 2.
F. Schraube, Unterlegscheibe und Sechskantmutter entfernen, mit denen die Riemenscheibe
an der Riemenscheibenhalterung befestigt ist.
G. Die Riemenscheibe von der Riemenscheibenhalterung entfernen.
H. Eine der beiden Halbrundkopf-Innensechskantschrauben (BHSCS)
entfernen, mit denen die Drehachse befestigt ist. Siehe Abbildung 3.
I. Die Drehachse und die Riemenscheibenwelle vorsichtig entfernen.
Siehe Abbildung 3. HINWEIS: Beim Entfernen der Welle äußerst
vorsichtig vorgehen, damit das Gewinde
der Welle nicht beschädigt wird.
J. Die sechs BHSCS-Schrauben, mit denen die beiden
Rahmenhälften verbunden sind, vorsichtig mit Hilfe
einer zweiten Person entfernen. Siehe Abbildung 4.
K. Beide Hälften vorsichtig durch die Türöffnung an den
gewünschten Aufstellungsort bringen.
L. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig
verbinden und mit den in Schritt 4J entfernten sechs BHSCS-
Schrauben befestigen. Siehe Abbildung 4.
M. Die Riemenscheibenwelle vorsichtig mit der Drehachse
und den in Schritt 4H und 4I entfernten BHSCS-Schrauben
befestigen. Siehe Abbildung 3.
N. Die/den (in Schritt 4F und 4G entfernte) Riemenscheibe/
Seilzug wieder an der Riemenscheibenhalterung anbringen.
O. Überprüfen, ob beide Seilzüge ordnungsgemäß verlegt sind.
P. Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes
an der Bandriemenklammer der Exzenterrolle anbringen.
Siehe Abbildung 1.
Q. Mit Schritt 5C fortfahren.
5. Versandfüße und hintere Verkleidungen entfernen.
A. Alle standardmäßigen konischen Versandhalterungen (mit
einem 3/4-Zoll-Steck- oder Schraubenschlüssel) entfernen.
B. Den Versandgurt durchschneiden, mit dem das obere
Gewicht befestigt ist.
C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem Rahmenfuß sorgfältig
anbringen.
D. Das obere Gewicht anheben und den Stufengewicht-
Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind
(drei Stufengewichte auf jeder Seite).
E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung befestigt
ist, und die Verkleidung vorsichtig
abnehmen. Siehe Abbildung 5.
F. Die in Abbildung 6 gezeigten unteren beiden Schrauben lockern.
HINWEIS: Die unteren beiden Schrauben nicht entfernen.

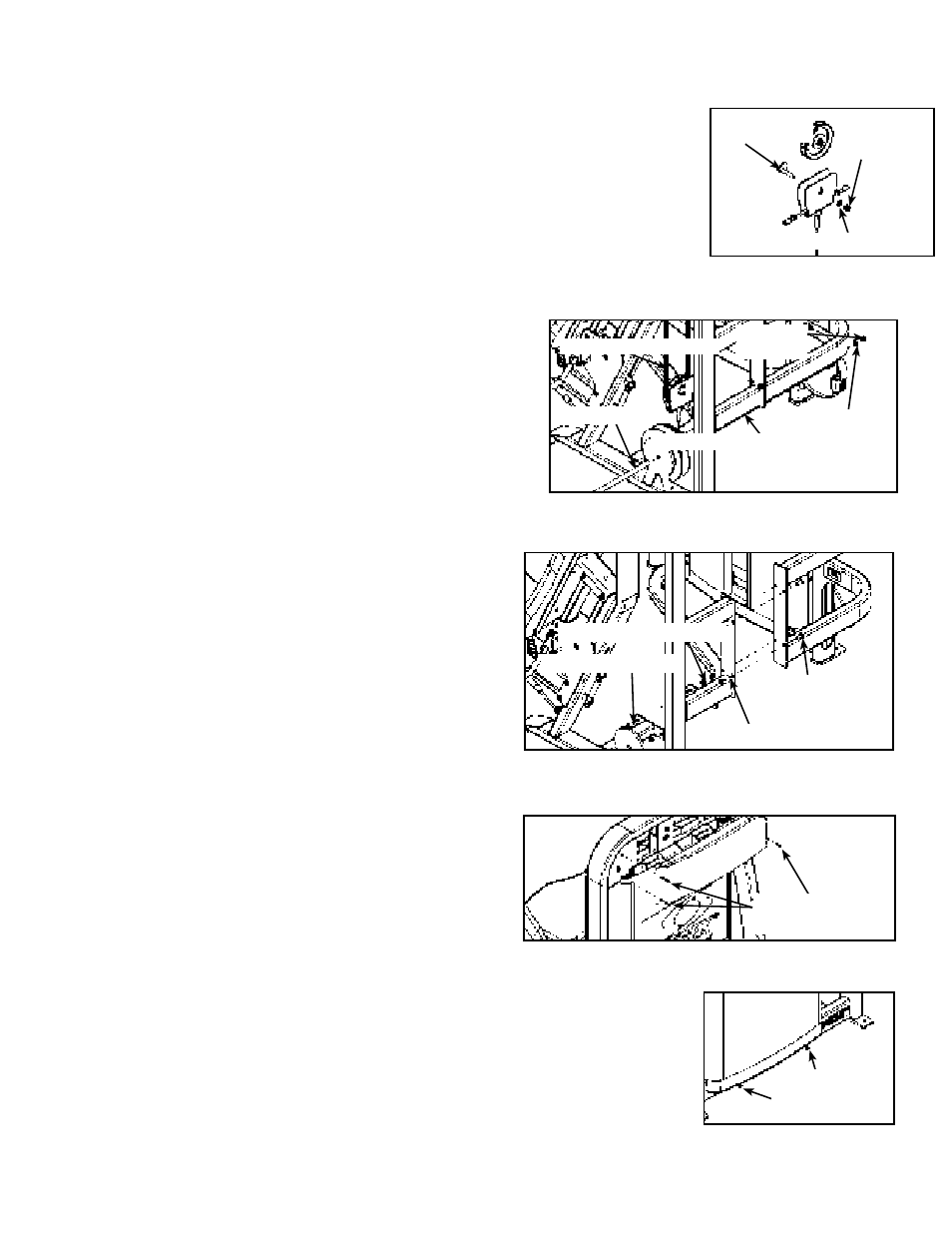

Abbildung 2
Abbildung 3
Abbildung 4
Abbildung 5
Abbildung 6
Schraube der
Exzenterrolle
BHSCS-
Schraube
Drehachse
Unterlegscheibe
Riemenscheibenwelle
Riemenscheibe/Seilzug
Nylon-
Kontermutter
Unterlegscheibe
BHSCS-Schraube (4)
Nylon-Kontermutter (4)
Nylon-Kontermutter (2)
BHSCS-Schraube (2)
Kreuzschlitz-
schraube (3)
Schraube (nur
lockern - nicht
entfernen)
