Cybex 11170 Eagle Glute - Handbuch (Seite 9)

Bedienungsanleitung für Cybex
9

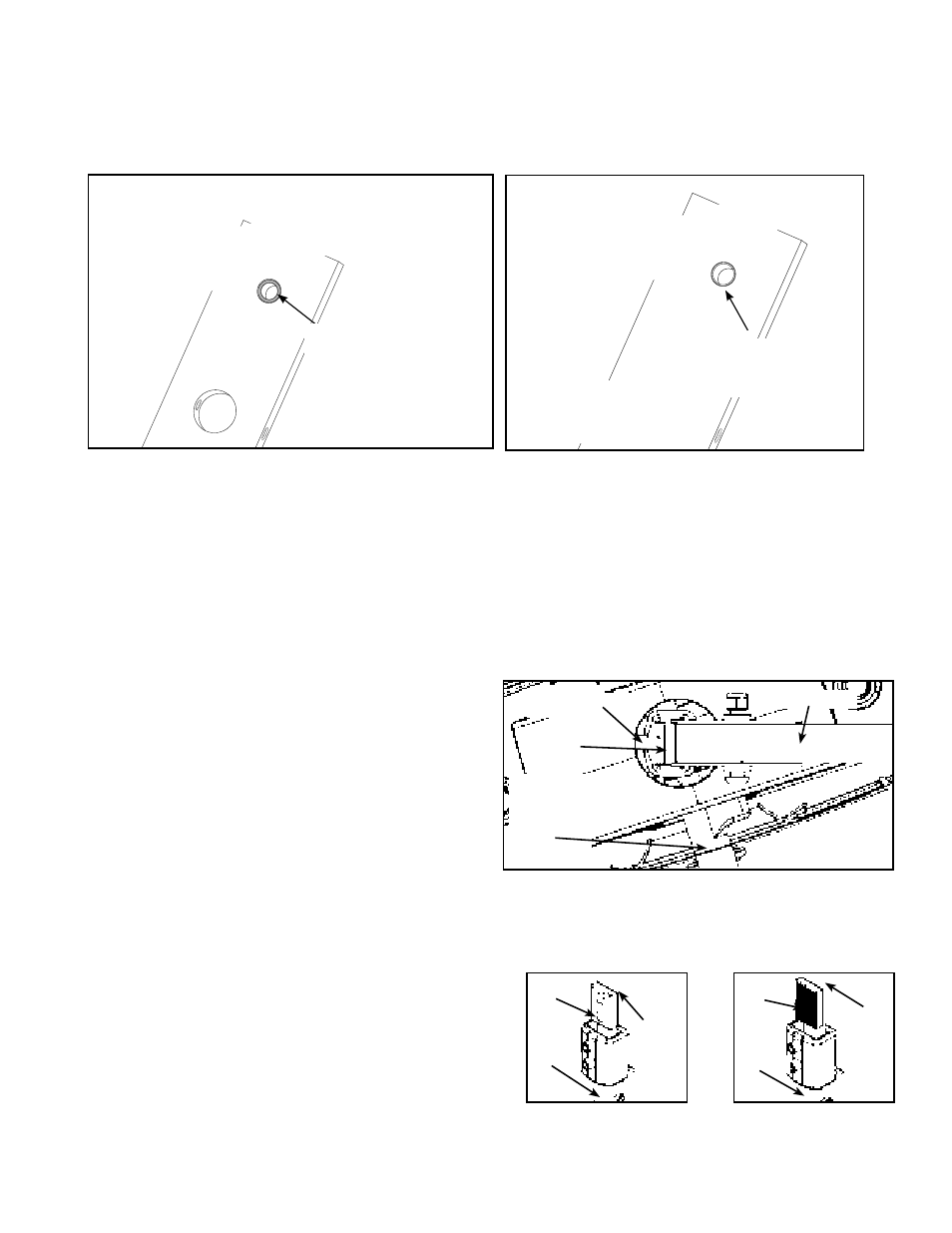

H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 6A
und 6B.
I. Das obere Gewicht auf die Führungsstangen schieben.
J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange) an der
Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die andere
Führungsstange wiederholen.
7. Verlegung des Bandriemens.
A. Überprüfen, ob der Riemen durch die Oberseite der
Riemenscheibenhalterung verlegt ist. Das Ende des
Riemens dann zum oberen Gewicht nach unten verlegen.
B. Überprüfen, ob die Bandriemenklammer am oberen
Gewicht ordnungsgemäß mit der oberen Riemenscheibe
ausgerichtet ist. HINWEIS: Der Bandriemen muss
in einer geraden Linie von der Riemenscheibe zur
Bandriemenklammer verlaufen. Siehe Abbildung 7.
HINWEIS: Abbildung 7 zeigt eine Draufsicht von der
oberen Riemenscheibe auf die obere Platte.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 8A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
8B gezeigt).
Abbildung 7
Obere Riemenscheibe
Stellschraube Bandriemen
Einsatz
Stufen-
gewicht-
Wahl-
knopf
Richtige Riemenverlegung Falsche Riemenverlegung
Schaft
Band-
riemen
Einsatz
Schaft
Band-
riemen
Einsatz
Abbildung 8A Abbildung 8B
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 6A Abbildung 6B
