Cybex 20060 Eagle NX Seated Leg Curl - Handbuch (Seite 12)

Cybex Benutzerhandbuch
12

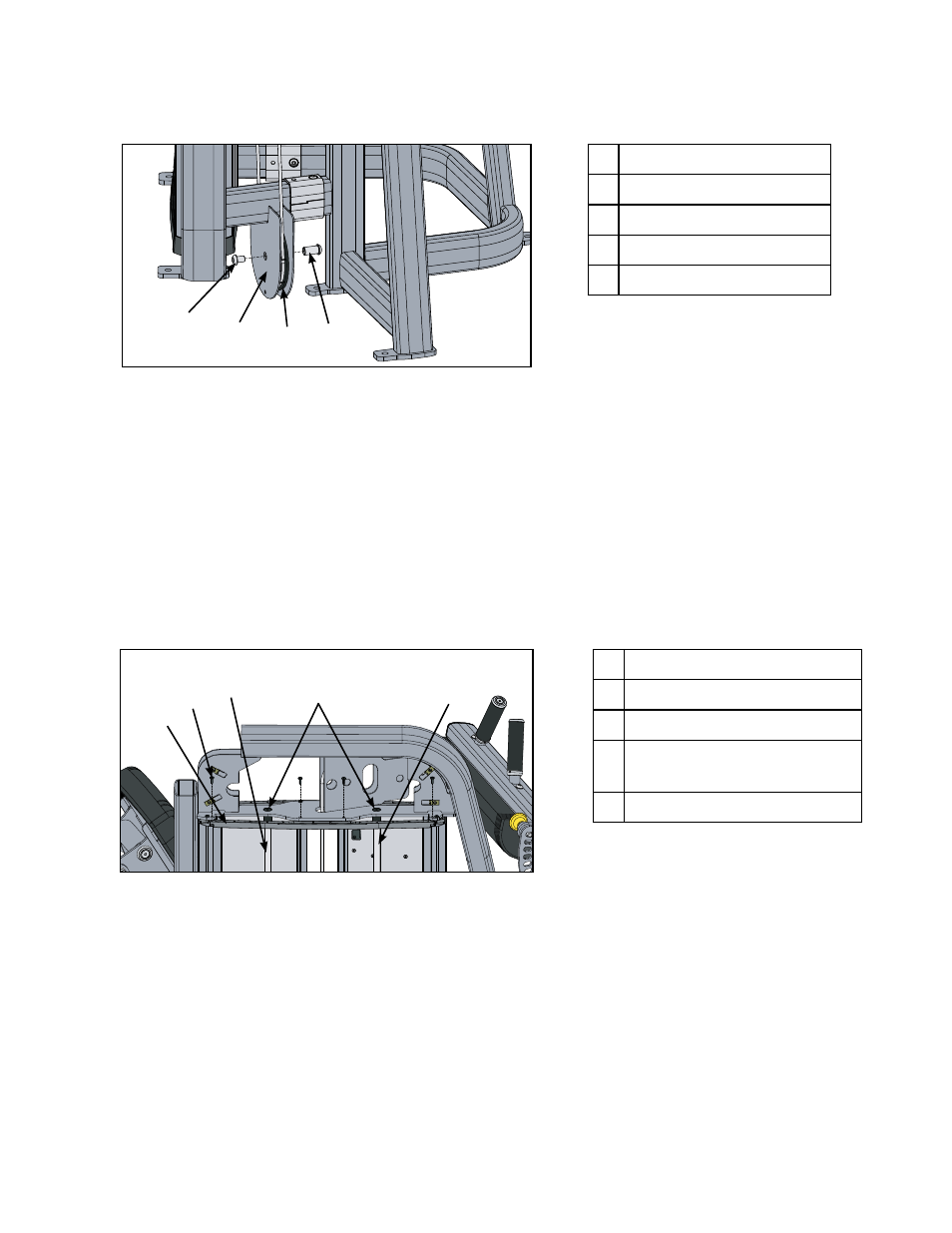

3. Entfernen Sie BHSCS und die Kabelzugschrauben, mit denen die untere Kabelzugeinheit
an der Kabelzughalterung angebracht ist, mit Hilfe von zwei 5/16” Inbusschlüsseln.
2
3
4 1
Beschreibung
1 Kabelzugschraube
2 BHSCS
3 Untere Kabelzugeinheit
4 Kabelzughalterung
4. Entfernen Sie die Kabelzugeinheit von der Kabelzughalterung.
5. Führen Sie die das Kabel nach oben durch die obere Abdeckung, die Führungsstangenplatte
und die Kabelzughalterung.
6. Das Kabel für eine Neuverlegung zur Seite legen.
Entfernen der Gewichtsscheiben
1. Den Einstellknopf für das Inkrementgewicht auf 0 Pfund (0 kg) drehen.
2. Die vier Phillips-Kopfschrauben und die Kunststoffhalterung entfernen, um Zugriff zur
Führungsstange zu erhalten.
1
2
3 4
4
Beschreibung
1 Phillips-Kopfschrauben (4)
2 Kunststoffhalterung
3 Obere
Führungsstangenkappe (2)
4 Führungsstange (2)
3. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine
Druckfeder, die weg fliegt, wenn sie zu schnell losgelassen wird. Die Führungsstangenkappe
mit der eingesetzten Druckfeder herunterschieben, bis die Kappe deutlich vom Rahmen
entfernt ist. Langsam den Griff an der Führungsstange lösen und diese zur Seite legen.
4. Diesen Schritt für die gegenüberliegende Führungsstange wiederholen.
5. Die Führungsstangen nach außen biegen, sodass sie vom Gerät entfernt sind. Bitte
üben Sie keinen übermäßigen Druck auf die Führungsstangen aus, da dies die unteren
Führungsstangenkappen beschädigen kann
6. Das oberste Gewicht aus dem Gerät schieben und beiseite legen.
7. Die Gewichtsscheiben herausheben und für die spätere Neuinstallation beiseite legen.
