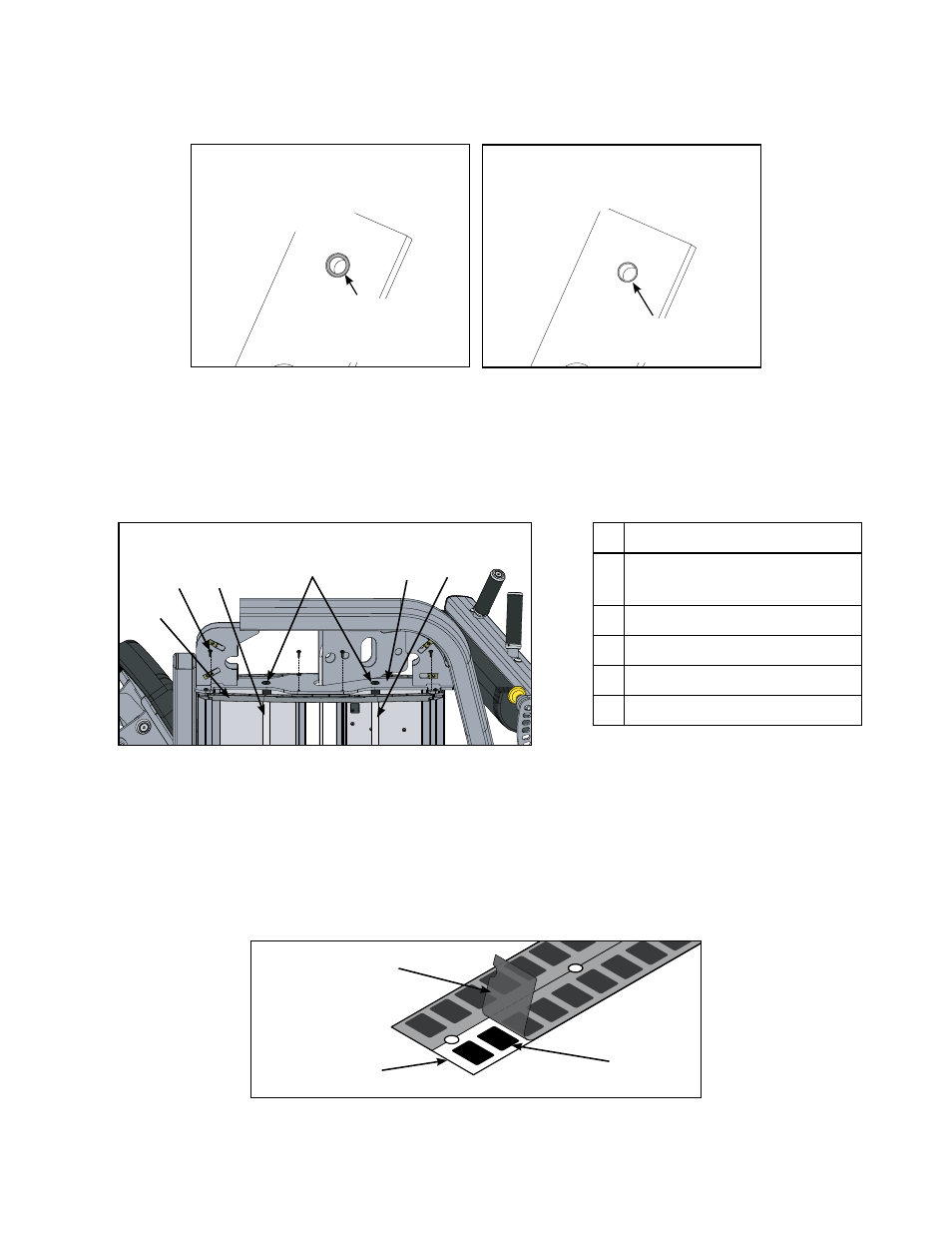

4. Jede Gewichtsscheibe einzeln anbringen, sodass der breite Rand der Durchführung nach
oben und der schmale Rand der Durchführung nach unten zeigt.
Schmaler Rand
der Buchse
FALSCH
Breiter Rand der
Buchse zeigt
nach oben
RICHTIG
5. Die oberste Gewichtsscheibe auf die Führungsstangen schieben.
6. Die Druckfeder und die Führungsstangenkappen an den Führungsstangen anbringen. Die
Führungsstangenkappe mit der eingesetzten Druckfeder herunter schieben, bis die Kappe
deutlich von der Platte der Führungsstange entfernt ist und dann anbringen. Wiederholen Sie
dies für die Rückseite.
4
3 1 2
2
5
Beschreibung
1 Obere
Führungsstangenkappe (2)
2 Führungsstange (2)
3 Führungsstangenplatte
4 Phillips-Kopfschrauben (4)
5 Kunststoffhalterung
7. Die vier Phillips-Kopfschrauben, die die Kunststoffhalterung festhalten, an der
Führungsstangenplatte anbringen.
Gewichtsscheiben-Aufkleber anbringen (falls diese nicht bereits auf den Gewichtsscheiben
angebracht sind)
1. Lösen Sie die Hälfte der Rückseite von den Gewichtsscheiben-Aufklebern. Stellen Sie dabei
sicher, dass die Aufkleben auf dem Deckblatt verbleiben.
Rückseite
Aufkleber für
Gewichtsscheiben
Deckblatt
2. Bringen Sie die Aufkleber an der dafür vorgesehenen Stelle auf den Gewichtsscheiben an.
3. Stecken Sie den Führungsstift in jedes Loch des Deckblatts der Aufkleber. (Als Führungsstift
