Einstellung der Seilzüge
Erforderliches Werkzeug
9/16"-Schraubenschlüssel (2)

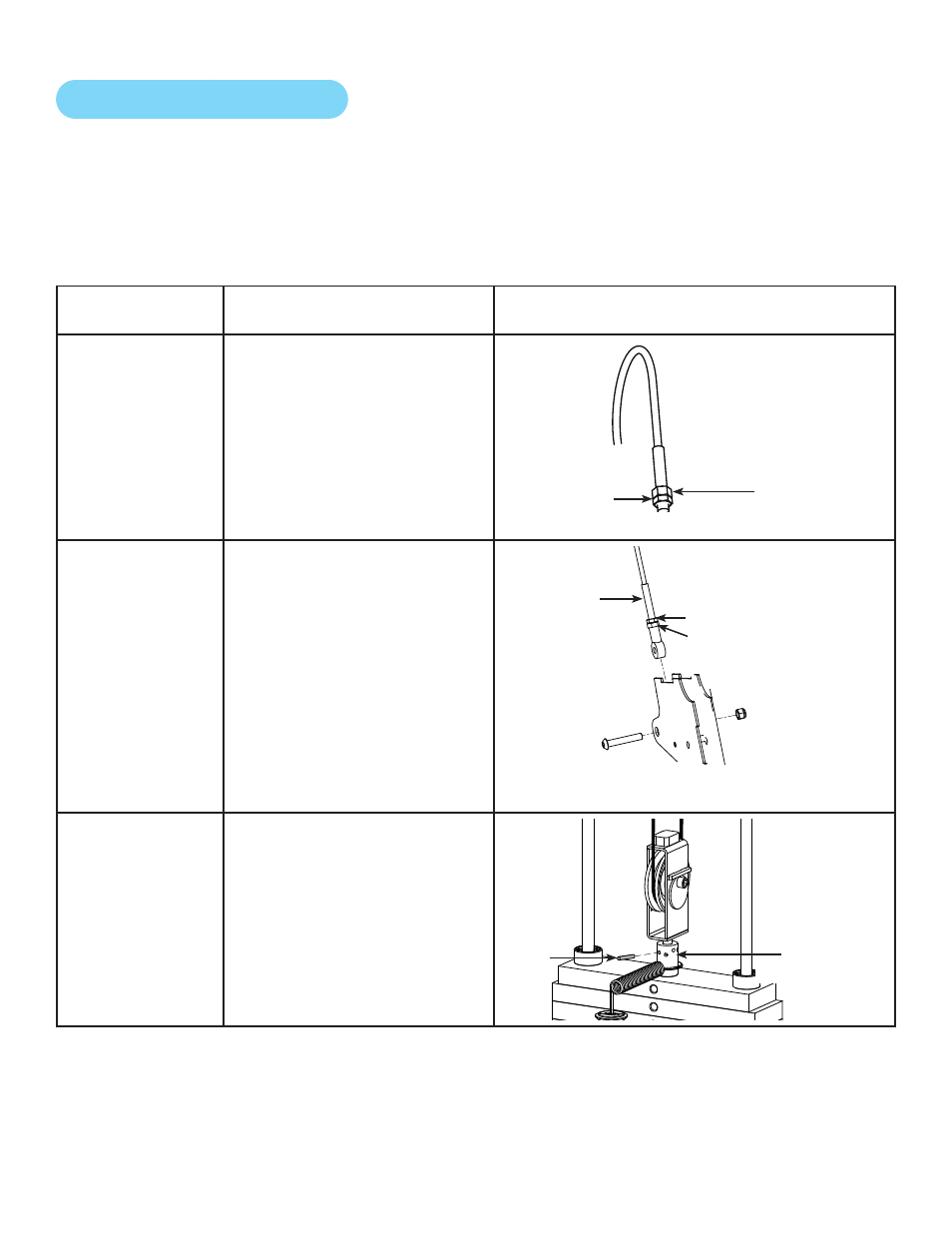

An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen
verwendet:
Einstellung
der Seilzüge
Beschreibung
Abbildung
Kontermutter-
vorrichtung
Bei dieser Art der Vorrichtung
wird eine Kontermutter
und eine Spannmutter
am Seilnockenende zur
primären Verstellung genutzt.
Das andere Ende des Seilzugs
ist gewöhnlich mit einer
Spannstift-Einstellvorrichtung
versehen.
Spannmutter
Kontermutter
Einstellvorrichtung
am Stangenende
Bei dieser Art von
Spannvorrichtung verbindet
eine Innensechskantschraube
ein Lager am Stangenende
mit der Maschine. Die
hauptsächliche Einstellung
erfolgt durch Drehen des
Lagers am Stangenende.
Das andere Ende des
Seilzugs ist gewöhnlich
mit einer Spannstift-
Einstellvorrichtung versehen.
Seilzugende
Kontermutter
Lager am Seilzug-
Stangenende
Innensechs-
kantschraube
Nylon-
Kontermutter
Spannstift-
Einstellvorrichtung
Diese Art der
Einstellvorrichtung verfügt
über einen Spannstift sowie
eine Reihe von Bohrungen
im Verbindungsstück des
oberen Gewichts.
Spann-
stift
Verbindungs-
stück des
oberen Gewichts
