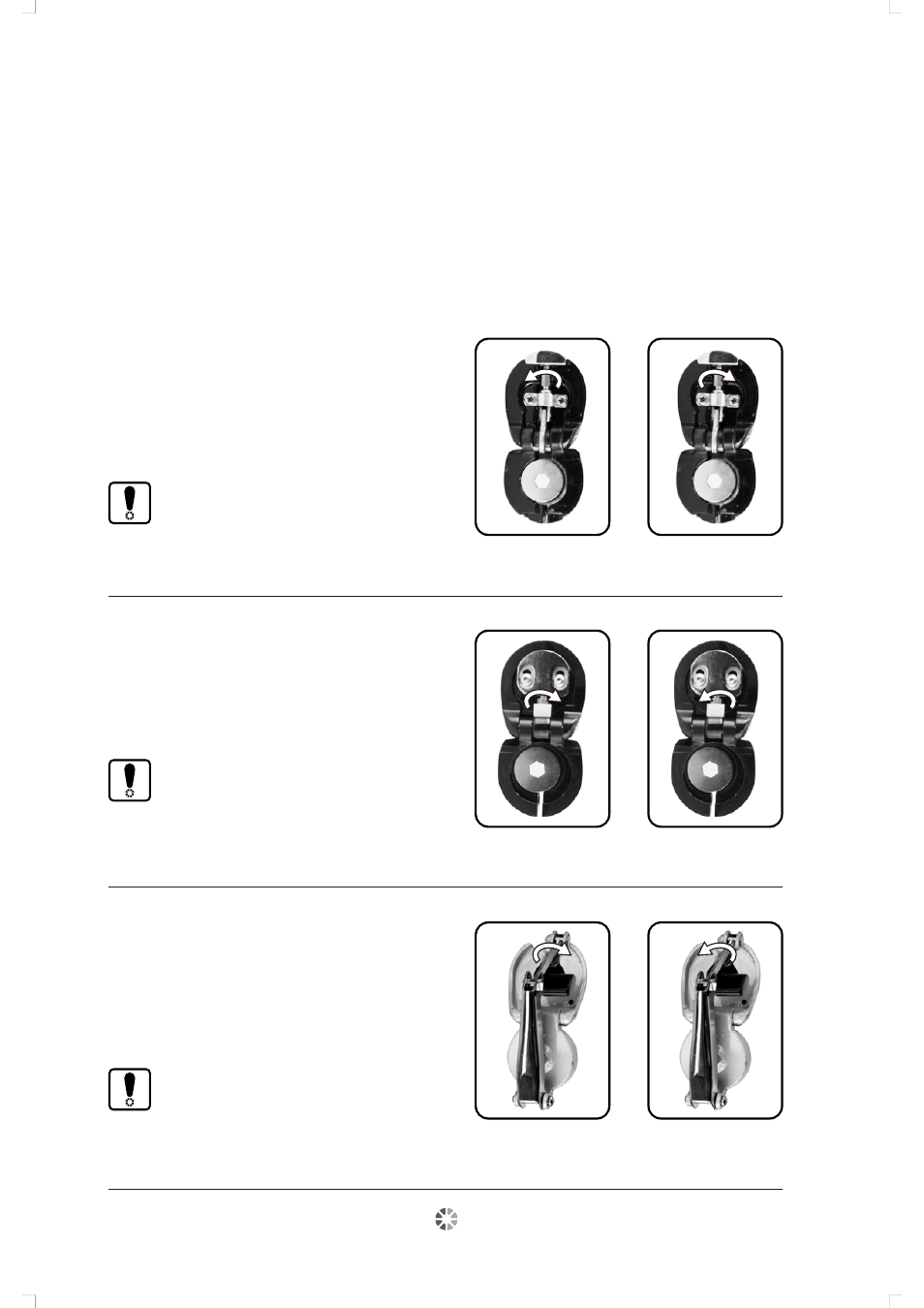

Einstellen der Lenkerstützenscharniere
HINWEIS:
Um zu vermeiden, dass das Scharnier zu festgezogen oder zu locker gelassen wird, nehmen
Sie die Einstellungen in kleinen Schritten (1/16-Drehungen) vor.
11
HINWEIS:
Wenn das Scharnier sehr festgezogen ist,
entfernen Sie bitte etwaigen Schmutz und
geben Sie Schmieröl darauf.
Radius V - Verwenden Sie für die Justierung einen
6-mm-Schraubenschlüssel zum Festziehen oder Lösen.
Es können auch ein verstellbarer Schraubenschlüssel
oder kleine Zangen verwendet werden, wenn kein
6-mm-Schraubenschlüssel verfügbar ist.
Justieren Sie den Scharnierbolzen so lange, bis
sich das Scharnier mit einer Kraft von 29 - 49
Nm öffnen und schließen lässt.
WARNUNG:
Wenn das Scharnier zu festgezogen ist,
kann es dadurch beschädigt werden.
LÖSEN:
Die Pfeile zeigen an,
in welche Richtung
der Scharnierbolzen
zu drehen ist.
FESTZIEHEN:
Die Pfeile zeigen an,
in welche Richtung
der Scharnierbolzen
zu drehen ist.
Wenn das Scharnier zu festgezogen ist,
kann es dadurch beschädigt werden.
Vybe - Verwenden Sie für die Justierung einen
6-mm-Schraubenschlüssel zum Festziehen
oder Lösen. Es können auch ein verstellbarer
Schraubenschlüssel oder kleine Zangen
verwendet werden, wenn kein
6-mm-Schraubenschlüssel verfügbar ist.
Justieren Sie die Scharnierschraube so lange,
bis sich das Scharnier mit einer Kraft von 29 -
49 Nm öffnen und schließen lässt.
Wenn das Scharnier zu festgezogen ist,
kann es dadurch beschädigt werden.
Radius - Verwenden Sie für die Justierung einen
8-mm-Schraubenschlüssel zum Festziehen oder Lösen.
Es können auch ein verstellbarer Schraubenschlüssel
oder kleine Zangen verwendet werden, wenn
kein 8-mm-Schraubenschlüssel verfügbar ist.
Justieren Sie den Scharnierbolzen so lange, bis
sich das Scharnier mit einer Kraft von 29 - 49
Nm öffnen und schließen lässt.
