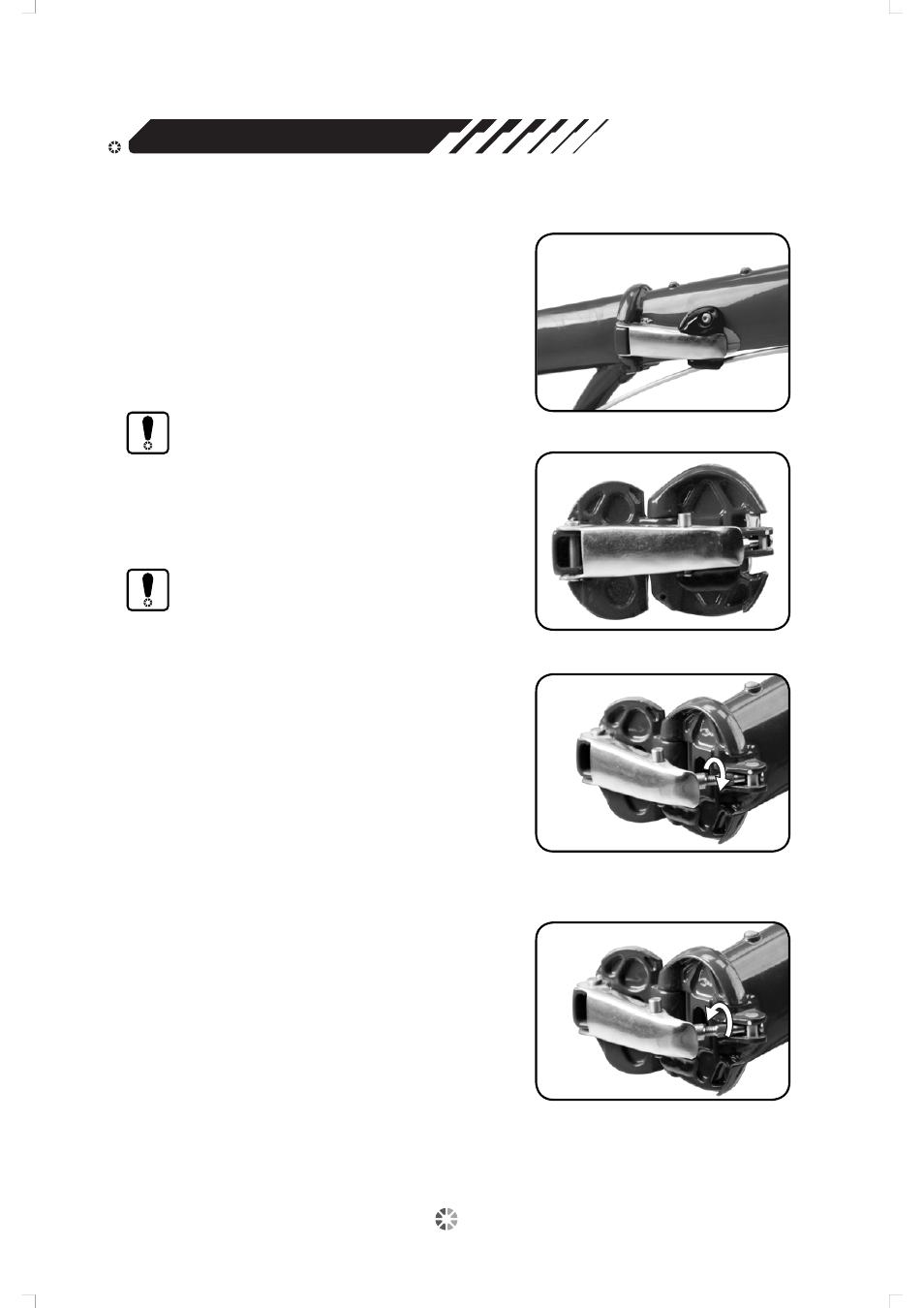

Rahmenscharnier
RAHMENSCHARNIER GESCHLOSSEN
RAHMENSCHARNIER GEÖFFNET
Drehen Sie die Scharnierverschlussschraube
direkt darauf blickend nach oben.
LÖSEN:
FESTZIEHEN:
14
Das wichtigste Bauteil eines Klapprads ist das
Rahmenscharnier. Daher muss vor jeder Fahrt mit
besonderer Sorgfalt überprüft werden, ob das
Scharnier richtig eingestellt ist.
Ihr Rahmenscharnier muss von Zeit zu Zeit neu
eingestellt werden. Sobald das Scharnier zu locker
wird, muss es möglicherweise eingestellt werden.
Eine ordnungsgemäße Einstellung des Scharniers
verhindert zu viel Spiel oder Lockerheit. Das
Festziehen des Scharniers sorgt für eine starke
Sicherung, die den Rahmen bei Verschluss stabilisiert.
WARNUNG:
Wenn Sie nicht wissen, wie Ihr Fahrrad
richtig einzustellen ist, wenden Sie sich an
einen qualifizierten Fahrradtechniker zur
professionellen Einstellung.
WARNUNG:
Durch ein falsch festgezogenes Rahmenscharnier
kann das Fahrrad beschädigt und der Fahrer
verletzt werden. Fahren Sie NICHT mit
lockerem Rahmenscharnier.
Dahon verwendet eine Reihe verschiedener
Rahmenscharniere für seine Fahrräder. Prüfen Sie
nach, welche Anleitung für Ihr Fahrrad gilt.
Das ViseGrip™-Scharnier (gilt auch für
Vybe-Rahmenscharniere)
Verwenden Sie einen 6-mm-Inbusschlüssel, einen
verstellbaren Schraubenschlüssel oder eine kleine
Zange, um das Scharnier festzuziehen oder zu lösen.
Stellen Sie die Scharnierschraube zum Öffnen und
Schließen des Scharniers mit der richtigen Kraft ein:
49 - 59 Nm bei Aluminium-Rahmen und 29 - 59 Nm
bei Stahlrahmen.
HINWEIS:
Nehmen Sie die Einstellung von lockeren
Scharnieren langsam in 1/16-Schritten vor.
Wenn das Scharnier nicht richtig eingestellt ist,
kann es zu fest oder zu locker sein.
Benötigte Werkzeuge:
s
Drehen Sie die Scharnierverschlussschraube
direkt darauf blickend nach unten.
