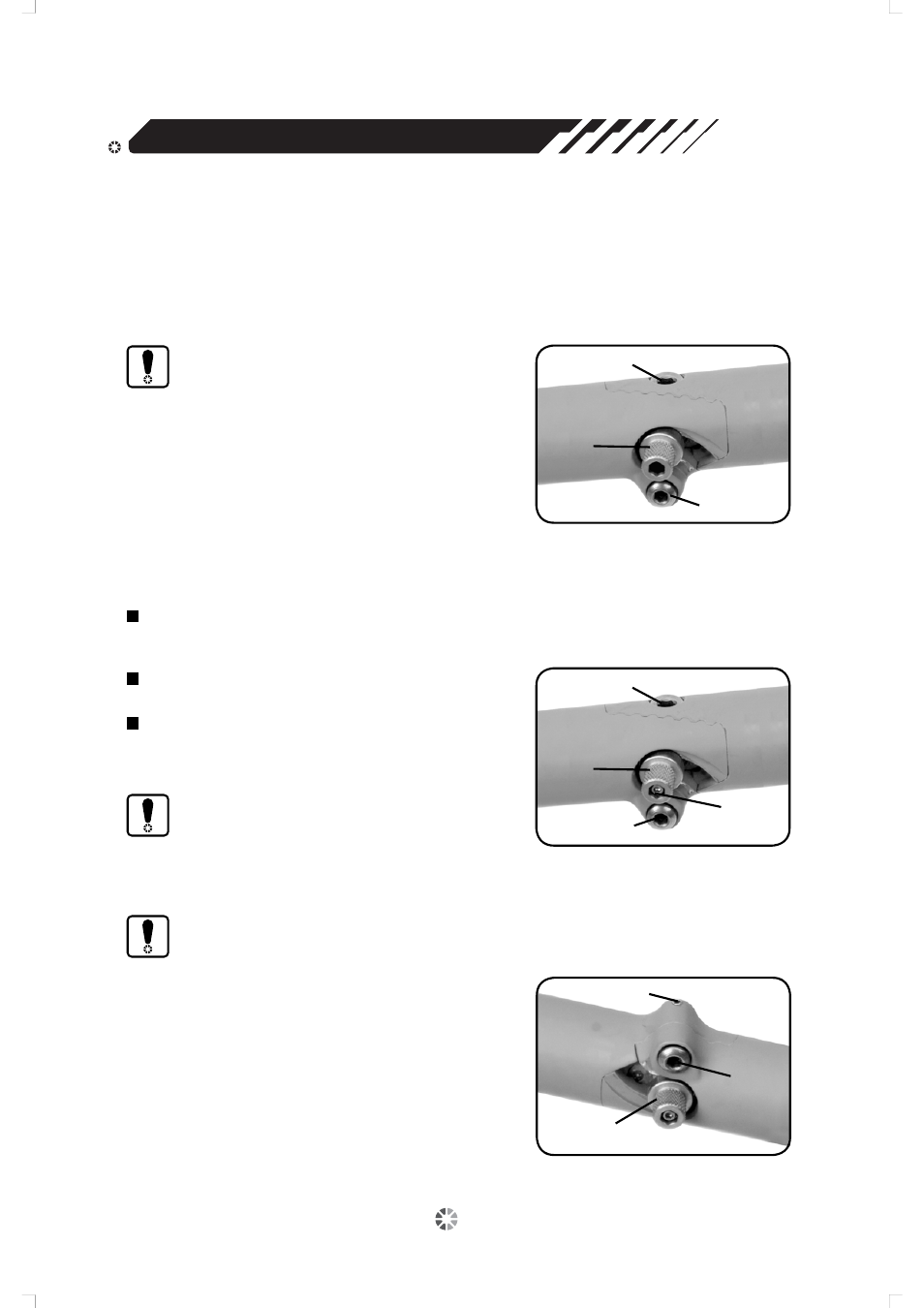

Einstellen des LockJaw-Scharniers
Übersicht
Stellschraube
Sicherungsschraube
OC-Schraube
Gelenkbolzen
Version B
Stellschraube
OC-Schraube
Gelenkbolzen
Version A
Stellschraube
Gelenkbolzen
Klemmschraube
18
Fahrräder mit einem LockJaw-Scharnier sehen wie ein
gewöhnliches Fahrrad aus. Um den LockJaw zu finden,
suchen Sie die Stelle, an der das Fahrrad zusammengeklappt
wird. Um eine sichere und fehlerfreie Nutzung des
LockJaw-Scharniers zu gewährleisten, lesen Sie die
folgenden Anweisungen bitte aufmerksam durch.
WARNUNG:
Wenn Sie nicht wissen, wie Ihr Fahrrad
richtig einzustellen ist, wenden Sie sich an
einen qualifizierten Fahrradtechniker zur
professionellen Einstellung.
Das LockJaw-Scharnier (am oberen Rohr und am
unteren Rohr befindlich) besteht aus drei Bauteilen,
wovon ein jedes eine unterschiedliche Funktion erfüllt.
OC-Schraube – Öffnet und schließt das
LockJaw-Scharnier. Diese wird von einer speziellen
Sicherungsschraube gesichert (nur Version B).
Stellschraube– Stellt die Spannung des
LockJaw-Mechanismus ein.
Gelenkbolzen – Die eigentliche Scharnierachse,
um die sich die beiden Rahmenhälften drehen. Der
Gelenkbolzen kann so eingestellt werden, dass
das Scharnier festgezogen oder gelockert wird.
WARNUNG:
Das LockJaw-Scharnier kann NUR mit der
OC-Schraube geöffnet werden.
WARNUNG:
Als allgemeine Regel gilt, dass der
Gelenkbolzen nicht vom Benutzer eingestellt
werden muss. Versuchen Sie NICHT, das
LockJaw-Scharnier mit dem Gelenkbolzen zu
öffnen. Öffnen Sie das LockJaw-Scharnier
NUR mit der OC-Schraube und stellen Sie die
Spannung nur mit der Stellschraube ein.
Benötigte Werkzeuge: s
s
s
Es gibt zwei Versionen des
LockJaw-Scharniers. Prüfen Sie an Ihrem
Fahrrad nach, welche Version des
LockJaw-Scharniers verwendet wird, um
nach der richtigen Anleitung vorzugehen.
Die Stellschrauben bei Version B enthalten
eine zusätzliche Sicherungsschraube
(befindet sich innerhalb der Stellschraube).
Siehe die verschiedenen nachfolgenden
Versionen.
Die Klemmschraube und der Gelenkbolzen
sind bei beiden Versionen gleich.
