Echo Bear Cat SC3270T - Handbuch (Seite 10)

6 76 mm (3 Zoll) HÄCKSLER/SHREDDER
Abschnitt
AUFBAU 2
WARNUNG
Sollten Schrauben oder Muttern in das Gerät fallen, stellen
Sie sicher, dass diese vor dem Anlassen des Geräts entfernt
werden. Entfernen Sie Gegenstände aus dem Shredder, indem
Sie das Auswurfgitter abnehmen.
Nehmen Sie den Häcksler/Shredder und den Zufuhrtrichter 1.
aus der Versandkiste und von der Palette.
Bringen Sie vier 5/16" X 3/4" Schrauben so an, dass die
2.
Schraubenköpfe an der Innenseite des Trichters positioniert
sind. Ziehen Sie die Schrauben mit 5/16" Sechskantmuttern
mit Klemmteil und 5/16" Unterlegscheiben fest.
Bringen Sie den Zufuhrtrichter so am Rahmen an, dass der 1.
Griff über dem Motor positioniert ist und die Öffnung zum
Häckslerschacht zeigt.
Bringen Sie zwölf 5/16" X 3/4" Schrauben so an, dass die
2.
Schraubenköpfe innen im Trichters positioniert sind. Ziehen
Sie die Schrauben mit 5/16" Unterlegscheiben und 5/16"
Sechskantmuttern mit Klemmteil fest.
NICHT AN ALLEN MODELLEN VERFÜGBAR
Bringen Sie die Zulaufschachtverlängerung am Schacht 1.
an. Richten Sie die vier Bohrungen an der Unterseite der
Verlängerung mit der Oberseite des Schachtes aus.
Bringen Sie vier 5/16" X 3/4" Schrauben so an, dass die
2.
Schraubenköpfe an der Innenseite des Zulaufschachtes
positioniert sind. Befestigen Sie die Schrauben mit
5/16" Muttern. Ziehen Sie die Muttern fest gegen die
Zulaufschachtverlängerung an.
NICHT AN ALLEN MODELLEN VERFÜGBAR
Bringen Sie die Auswurf-Schweißkonstruktion am Trichter an. Die 1.
Öffnungen in der Schweißkonstruktion müssen mit den Öffnungen
am Häcksler ausgerichtet sein.
Befestigen Sie die Oberseite der Auswurf-Schweißkonstruktion mit
2.
einer 5/16" x 7-1/2" Schraube (schmale Klappe) oder einer 5/16"
x 10" Schraube (breite Klappe) und 5/16" Muttern. Ziehen Sie die
Muttern auf das ordnungsgemäße Drehmoment an.
Befestigen Sie die Unterseite der Auswurf-Schweißkonstruktion mit
3.
zwei 5/16" x 3/4" Schrauben und 5/16" Muttern. Die Schraubenköpfe
sollten innen in der Auswurfeinheit positioniert sein. Ziehen Sie die
Muttern auf das ordnungsgemäße Drehmoment an.

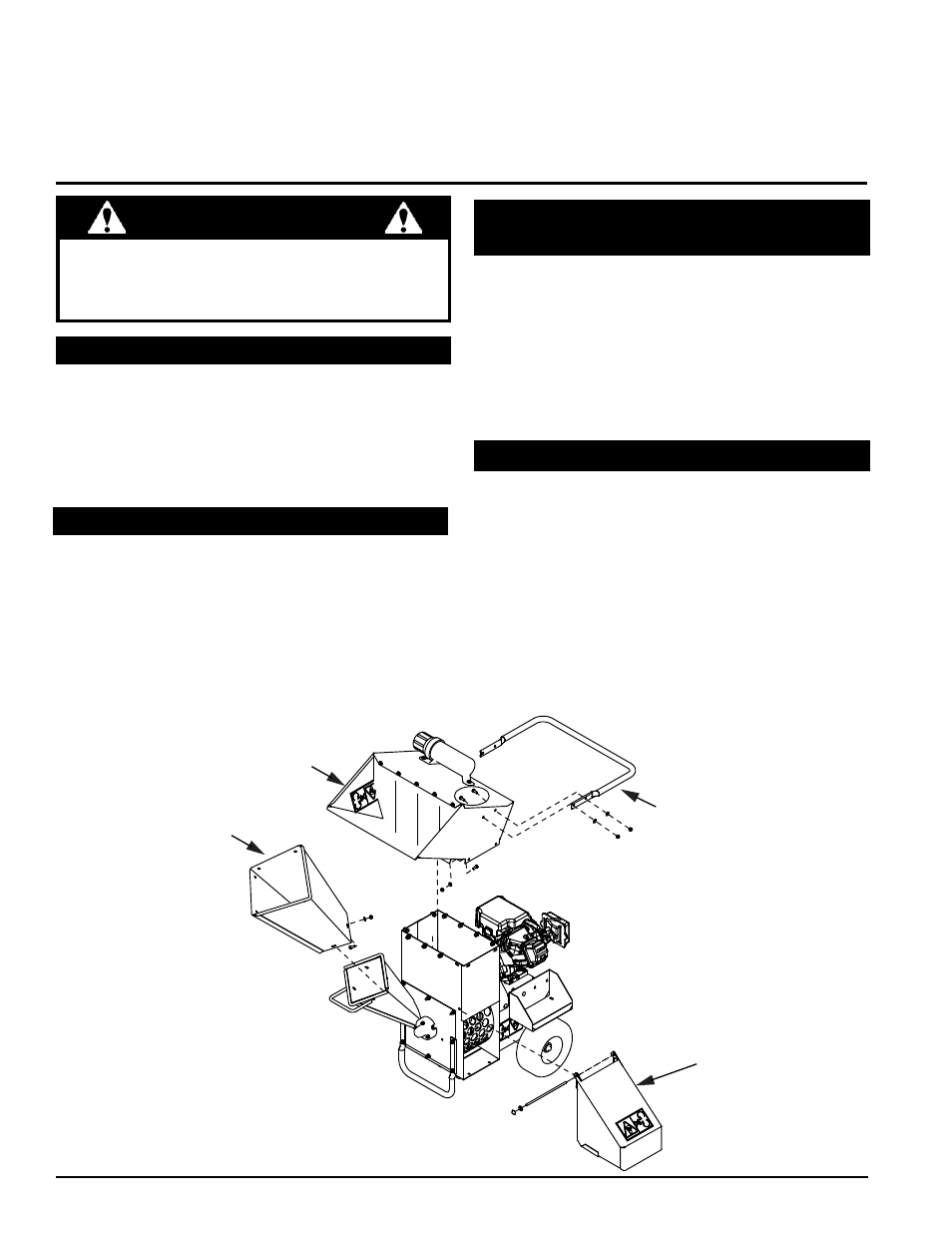

2.1 ANBRINGEN DEs GRIFFs
2.2 ANBRINGEN DEs ZUFUHRTRIcHTERs
2.3 ANBRINGEN DER ZULAUFscHAcHT-
VERLÄNGERUNG
2.4 ANBRINGEN DER AUsWURFEINHEIT
HANDLE
HOPPER
CHIPPER
EXTENSION
(WHERE AVAILABLE)
DISCHARGE
ASSEMBLY
(WHERE AVAILABLE)
