SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND STELLEN SIE
SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
Es sind zahlreiche optionale Auswurfgitter in verschiedenen
Größen verfügbar. Unterschiedliche Auswurfgitter erzeugen
Späne unterschiedlicher Größe. So wechseln Sie das
Auswurfgitter:
Öffnen Sie die 1. Auswurfklappe/ Schutzvorrichtungen, um
Zugang zum Auswurfgitter zu erhalten.
Entfernen Sie die 5/16" x 7/8" Schraube und Mutter, mit denen
2.
das Auswurfgitter am Rahmen befestigt ist (Abbildung 5.3).
Ziehen Sie das Auswurfgitter von unten heraus und drehen
3.
Sie die Oberseite nach unten.
Entfernen Sie Abfälle oder Schmutz von der Gitterfläche.
4.
Führen Sie die Oberseite des Austauschgitters in den Schlitz 5.
im Häckslergehäuse ein und schieben Sie die Unterseite
des Gitters nach innen, damit die Schraubenbohrungen
ausgerichtet sind.
Führen Sie die Schraube von der Unterseite nach oben durch
6.
Rahmen und Gitter ein. Bringen Sie die Mutter an und ziehen
Sie sie auf das angegebene Drehmoment an.
5.8 AUsTAUscH DEs AUsWURFGITTERs
BOLT
5/16" X 7/8"
DISCHARGE
SCREEN
5/16" NUT
DANGER
SHARP KNIVES,
KEEP OUT!

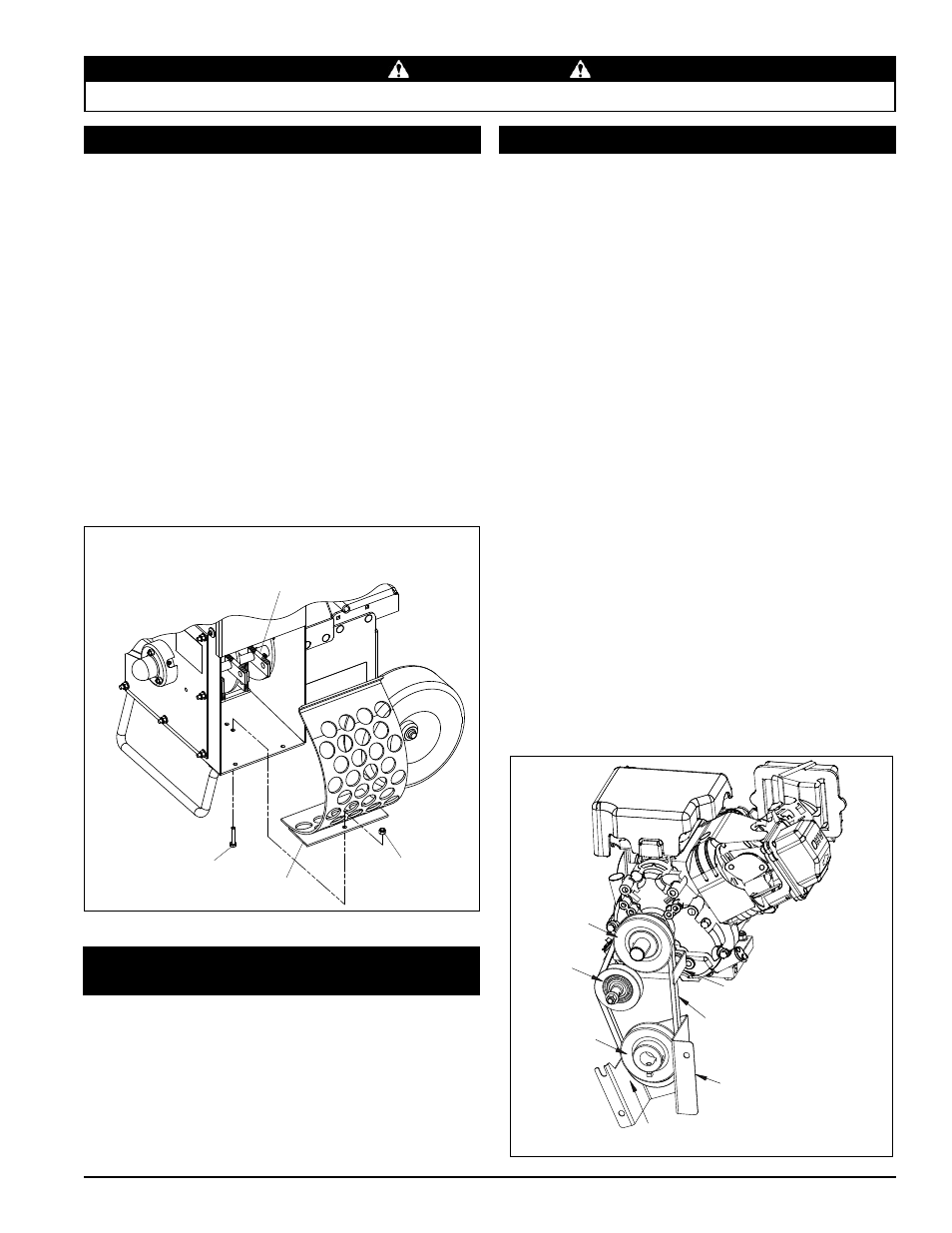

Abbildung 5.3 - Austausch des Auswurfgitters
Die Riemenführung unterstützt das Auskuppeln des Häckslers/
Shredders. Bei Problemen mit dem Ein- und Auskuppeln des
Geräts die folgenden Anweisungen verwenden. M it diesen
Anweisungen wird außerdem der untere Riemenschutz
eingestellt.
Entfernen Sie den oberen Riemenschutz, um Zugang zu 1.
Riemen und Riemenscheiben zu erhalten.
Lösen Sie die Feststellschrauben und verwenden Sie ein
2.
Lineal, um die Motorriemenscheibe mit der Spannrolle
und die Rotorriemenscheibe mit der Motorriemenscheibe
auszurichten. Ziehen Sie alle Feststellschrauben wieder an.
Kuppeln Sie das Gerät bei aufgezogenem Riemen ein und
3.
prüfen Sie den Eingriff der Spannrolle. Die Spannrolle sollte
in der Mitte der Riemenscheibe auf den Riemen drücken. Alle
Riemenscheiben müssen exakt ausgerichtet sein. Ziehen
Sie die Riemenscheiben-Feststellschrauben auf 217 Nm
(160 In-lbs.) fest.
Wenn die Spannrolle nicht mit den Motor- und
4.
Rotorriemenscheiben ausgerichtet bleibt, müssen ggf. die
Buchsen der Spannrollenhalterung ausgetauscht werden.
Bei eingekuppeltem Gerät muss zwischen Riemen und
5.
unterem Riemenschutz ein Abstand von 3 mm (1/8
Zoll) vorhanden sein. Den Abstand durch Lösen der
Befestigungsschrauben und Neupositionieren der Führung
einstellen. Die Befestigungsschrauben wieder anziehen.
Den oberen Riemenschutz wieder anbringen.
6.
Die Ausrichtung des unteren Riemenschutzes von der 7.
Unterseite aus mit einer Postkarte prüfen (Abbildung 5.4).
Bei eingekuppeltem Gerät muss zwischen Riemen und
der Seite des Riemenschutzes ein ausreichender Abstand
vorhanden sein, damit die Postkarte am Riemen entlang
eingeschoben werden kann. Bei ausgekuppeltem Gerät
darf die Postkarte nicht eingeschoben werden können. Den
Abstand nach Bedarf justieren.
Abbildung 5.4 - Einstellung der Riemenführung
BELT GUIDE
BELT
LOWER
BELT GUARD
ENGINE
PULLEY
IDLER
PULLEY
ROTOR
PULLEY
CHECK BY SLIDING
POSTCARD HERE
UPPER
Entfernen Sie die Schraube, mit denen das Auswurfgitter am 1.
Rahmen befestigt ist, und nehmen Sie das Shreddergitter
heraus.
Reinigen Sie den Shredderrotor und/oder den Auswurfbereich
2.
und das Auswurfrohr des Häckslers. Drehen sie den Rotor
von Hand, um sicherzustellen, dass er frei rotieren kann.
Bauen Sie das Auswurfgitter wieder ein und bringen Sie die
3.
Befestigungsschraube an.
5.9 FREIRÄUMEN EINEs VERsTOPFTEN
ROTORs
5.10 EINsTELLEN DER RIEMENFÜHRUNG
