14

76 mm (3 Zoll) HÄCKSLER/SHREDDER

SERVICE UND WARTUNG

VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND STELLEN SIE

SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.

WARNUNG

Bringen Sie ein Messer am Rotor an und befestigen Sie es

1.

mit zwei 5/16" x 1-1/2" Schrauben. Ziehen Sie die Schrauben

auf 34 Nm (25 ft-lb) an. Wiederholen Sie das Verfahren für

das andere Messer.
Befestigen Sie das Shreddergitter mit einer 5/16" x 7/8"

2.

Schraube und einer Sechskantmutter mit Klemmteil am

Gerät.
Senken Sie die

3.

Auswurfklappe/ Schutzvorrichtungen in die

normale Betriebsposition ab. Bringen Sie bei S-Modellen

die Auswurfeinheit wieder an.

5.5 EINBAU DER MEssER

5.6 EINsTELLEN DER GEGENMEssER

Die Häckselmesser sollten einen Abstand von 1,6 bis 3,2 mm

(1/16 bis 1/8 Zoll) zum Gegenmesser aufweisen. Der Abstand

sollte nach 8 Betriebsstunden überprüft und, falls notwendig,

justiert werden. Das Gegenmesser des Häckslers ist reversibel.

Alle vier Seiten des Gegenmessers können zum Häckseln

verwendet werden.

So justieren Sie die Gegenmesser:

Entfernen Sie die Rotorwellen-Endkappe und die obere

1.

Abdeckung.
Lösen Sie die Feststellschrauben, mit denen die Spannringe

2.

am schachtseitigen und motorseitigen Lager befestigt sind

(Abbildung 5.2).
Klopfen Sie die Spannringe mit einem Dorn und Hammer in

3.

die entgegengesetzte Richtung der normalen Drehrichtung.

Klopfen Sie den Dorn am schachtseitigen Lager im

Uhrzeigersinn.

Klopfen sie den Dorn am motorseitigen

Lager gegen den Uhrzeigersinn.
Klopfen Sie mit einem Gummihammer auf das Ende der

4.

Rotorwelle, um einen Abstand von 1,6 bis 3,2 mm (1/16 bis

1/8 Zoll) zu erhalten. Drehen Sie den Rotor und prüfen Sie

den Abstand an allen Häckselmessern.
Nach Einstellung des Abstands müssen die Spannringe

5.

wieder angebracht und festgezogen werden. Klopfen

Sie die Spannringe mit einem Dorn und Hammer in die

Wellendrehrichtung

(im Uhrzeigersinn am motorseitigen

Lager und gegen den Uhrzeigersinn am schachtseitigen

Lager) und positionieren Sie die Ringe mit einem

Gummihammer. Ziehen Sie die Feststellschrauben der

Spannringe wieder fest.
Lösen Sie die Feststellschrauben, mit denen die Riemenscheibe

6.

auf der Rotorwelle befestigt ist. Verschieben Sie die

Riemenscheibe auf der Welle, bis sie mit der Motorantriebs-

Riemenscheibe ausgerichtet ist. Die Riemenscheibe sollte

um denselben Betrag verschoben werden, um den der Rotor

verschoben wurde, jedoch in die entgegengesetzte Richtung.

Ziehen Sie die Riemenscheiben-Feststellschrauben auf 217

Nm (160 In-lbs.) fest.
Stellen Sie sicher, dass der Riemenscheiben-Antriebskeil

7.

richtig unter der Riemenscheibe positioniert ist, und ziehen

Sie die Feststellschrauben wieder an.
Legen Sie ein Lineal an den Riemenscheiben-Stirnflächen

8.

an, um die korrekte Ausrichtung zu überprüfen. Die

Riemenscheiben-Stirnflächen müssen miteinander

ausgerichtet sein. Andernfalls Schritt 6 und 7 wiederholen,

bis die Riemenscheiben ausgerichtet sind.

Entfernen Sie den unteren Riemenschutz unter dem

1.

Motorrahmen, die Auswurfklappe/ Schutzvorrichtungen und

das Auswurfgitter.
Entfernen Sie die 10-24 x 1-3/8" Schrauben und Muttern von

2.

den Messerwellen.
Richten Sie die Welle mit der 5/8" Bohrung hinten im Rahmen

3.

und der kleinen Bohrung vorn im Rahmen in der Nähe des

Häckslerschachtes aus.
Schieben Sie die Welle mit einem kleinen Dorn oder einer

4.

kleinen Stange aus der 5/8" Bohrung hinten im Rahmen

heraus.
Für den Zusammenbau führen Sie die Welle durch die 5/8"

5.

Bohrung hinten im Rahmen ein und schieben Sie die Messer

und Distanzscheiben in der richtigen Reihenfolge auf die

Welle.

Bringen sie eine neue 10-24 x 1-3/8" schraube

und Mutter an.
Wiederholen Sie die Schritte 3 bis 6, um die anderen drei

6.

Wellen zusammenzubauen.
Installieren Sie zum Abschluss das Auswurfgitter und die

7.

Auswurfklappe/ Schutzvorrichtungen und ziehen Sie alle

3/8" Schrauben auf 45 Nm (33 ft-lbs.) an. Führen Sie einen

Probelauf des Geräts durch.

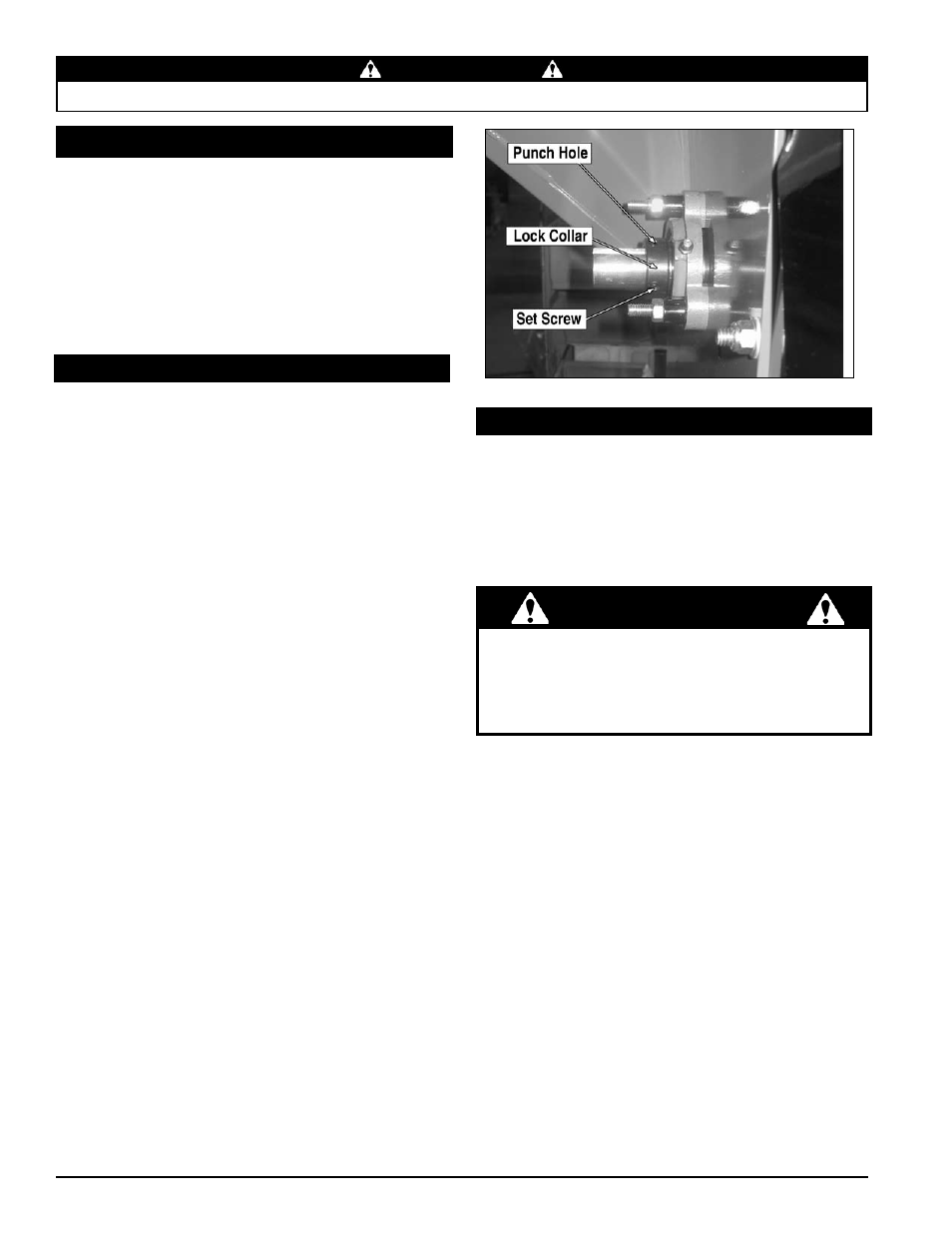

Abbildung 5.2 - Spannring

Die gezahnten Shreddermesser sind für eine lange Lebensdauer

ausgelegt und können umgedreht werden, wenn sie stumpf

sind. Stellen Sie sicher, dass die Messer und Distanzscheiben

ordnungsgemäß installiert sind, um das Rotorgleichgewicht

beizubehalten. Ein Schreddermessersatz ist im Ersatzteilhandbuch

zu finden.
So bauen Sie die Messer aus oder bauen einen neuen

Shreddersatz ein.

5.7 AUsTAUscH DER sHREDDERMEssER

WIcHTIG

Die gezahnte Kante der Shreddermesser sollte in die gleiche

Richtung weisen wie die Schneidekante der Häckselmesser.

Verwenden Sie die #10-24 Mutter und Schraube nicht wieder.

Verwenden Sie keine Wellen oder Distanzscheiben wieder,

die Anzeichen von Verschleiß oder Schäden aufweisen.

Verwenden Sie bei der Reparatur stets neue Teile.
