Zweirädriger Trimmer
6
Abschnitt
Die Anordnung der Bedienelemente ist in Abbildung 3.1
dargestellt.
Weitere Anweisungen zur Bedienung des Motors finden Sie in
der Betriebsanleitung des Motors.
GASHEBEL
Modelle: Alle 190cc Modelle
Ändert die Motordrehzahl. Stellen Sie den Gashebel auf HOHE
Drehzahl, bevor Sie den Motor starten. Stellen Sie den Hebel
auf NIEDRIGE Drehzahl, um den Motor abzustellen. Der Motor
sollte stets mit Vollgas betrieben werden. Stellen Sie hierfür den
Gashebel auf HOHE Drehzahl.
MOTORCHOKE
Modelle: Alle 160cc Modelle
Der Gashebel öffnet und schließt das Chokeventil im Vergaser
und reichert das Kraftstoffgemisch zum Anlassen eines kalten
Motors an. Stellen Sie den Gashebel auf CHOKE, bevor Sie
einen kalten Motor starten. Beim Mähen oder Trimmen muss
der Gashebel auf BETRIEB (RUN) stehen.
3
FUNKTIONEN UND
BEDIENELEMENTE
KRAFTSTOFF-ABSPERRVENTIL
Alle Modelle
Das Kraftstoff-Absperrventil öffnet und schließt die Verbindung
zwischen Kraftstofftank und Vergaser. Wenn der Motor mit
einem Kraftstoff-Absperrventil ausgestattet ist, drehen Sie das
Ventil auf EIN, bevor Sie den Motor starten. Wenn der Motor
nicht verwendet wird, lassen Sie das Kraftstoff-Absperrventil auf
AUS positioniert.
PUMPENBALL
Modelle: Alle 190cc Modelle
Verwenden Sie den Pumpenball zum Anlassen eines kalten
Motors. Drücken Sie den Pumpenball dreimal fest zusammen,
bevor Sie den Motor starten.
FAHRANTRIEBSBÜGEL
Modelle: Alle Modelle mit Eigenantrieb
Schaltet den Eigenantrieb ein. Ziehen Sie den unter der
Griffstange angeordneten Fahrantriebsbügel nach oben, um den
Eigenantrieb einzuschalten.
SEILZUGSTARTER
Modelle: Alle Modelle mit Seilzugstarter
Zum Starten des Motors. Erfassen Sie den Griff und ziehen Sie
das Seil langsam, bis Sie einen Widerstand spüren. Ziehen Sie
dann schnell am Seil, um den Motor zu starten und Rückschlag
zu vermeiden.
TRIMMBÜGEL
Alle Modelle
Ziehen Sie den unter der Griffstange angeordneten Trimmbügel
nach oben, um den Trimmer einzuschalten. Wenn der Trimmbügel
betätigt wird, dreht sich die Trimmscheibe. Lassen Sie den
Trimmbügel los, um den Mäher anzuhalten. Warten Sie, bis die
Trimmscheibe zum Stillstand gekommen sind, bevor Sie jegliche
Inspektions- oder Wartungsarbeiten am Mäher durchführen.
SCHALTHEBEL
Modelle: Alle Modelle mit Eigenantrieb
Zur Einstellung der Trimmgeschwindigkeit. Position 1 ist die
niedrigste und Position 3 die höchste Geschwindigkeit. Die
Fahrgeschwindigkeit beträgt 1,6 bis 3,2 km/h (1-2 mph).
NEIGUNGSGRIFF
Modelle: Alle Modelle mit verstellbarer Neigung
Zum Einstellen des Neigungswinkels von Trimmerkopf und
-gehäuse bei Ausstattung mit der OCT-Funktion (Off Center Tilt,
exzentrische Neigung).

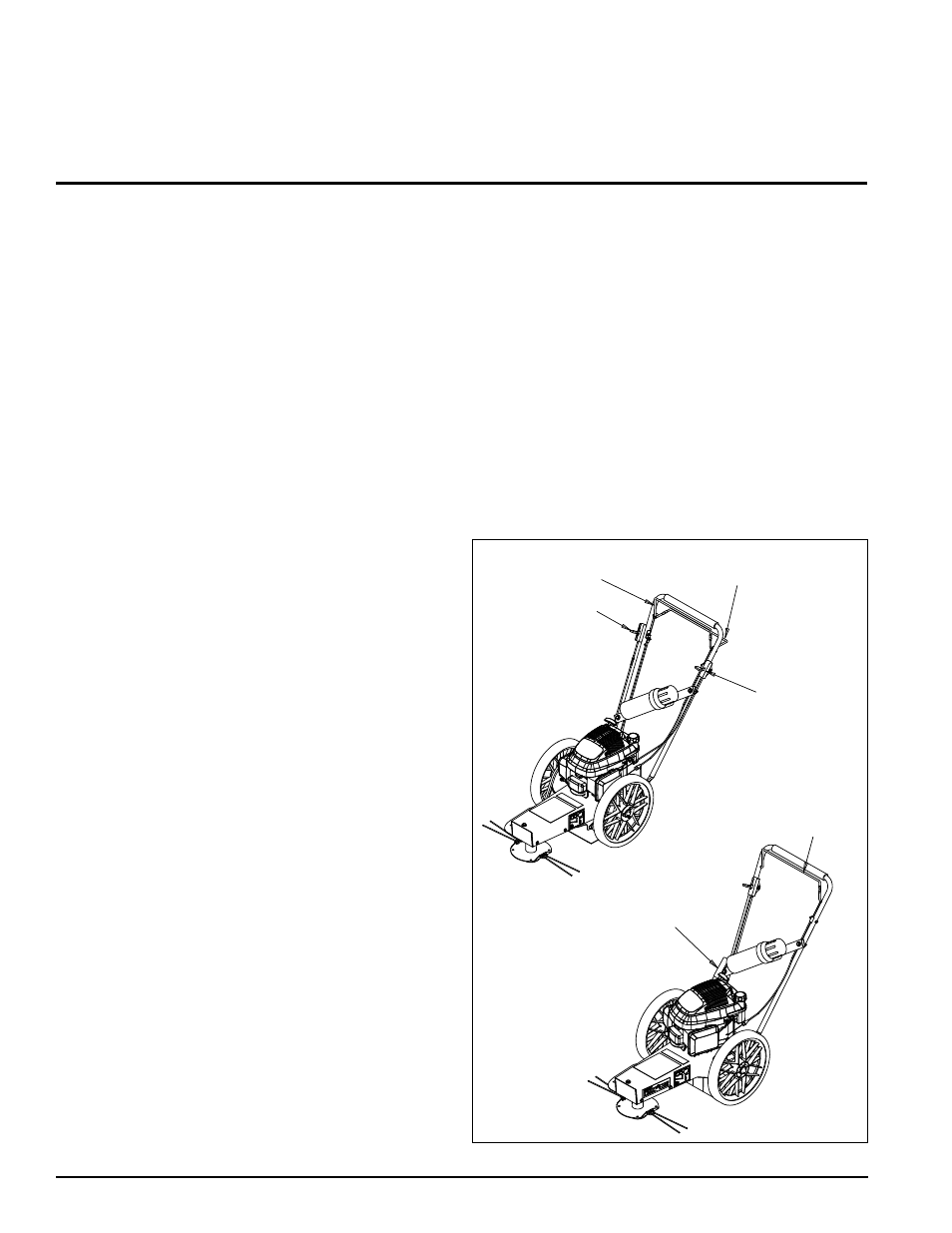

Abbildung 3.1 Anordnung der Bedienelemente
FAHRANTRIEBS-
BÜGEL
GASHEBEL
TRIMM-
BÜGEL
SCHALT-
HEBEL
TRIMM-
BÜGEL
NEIGUNGS-
GRIFF
Das Verständnis der Funktion des Geräts wird Ihnen
helfen, beste Ergebnisse bei der Bedienung des Geräts
zu erzielen. Die folgenden Beschreibungen definieren die
Eigenschaften und Bedienelemente Ihres Geräts.
