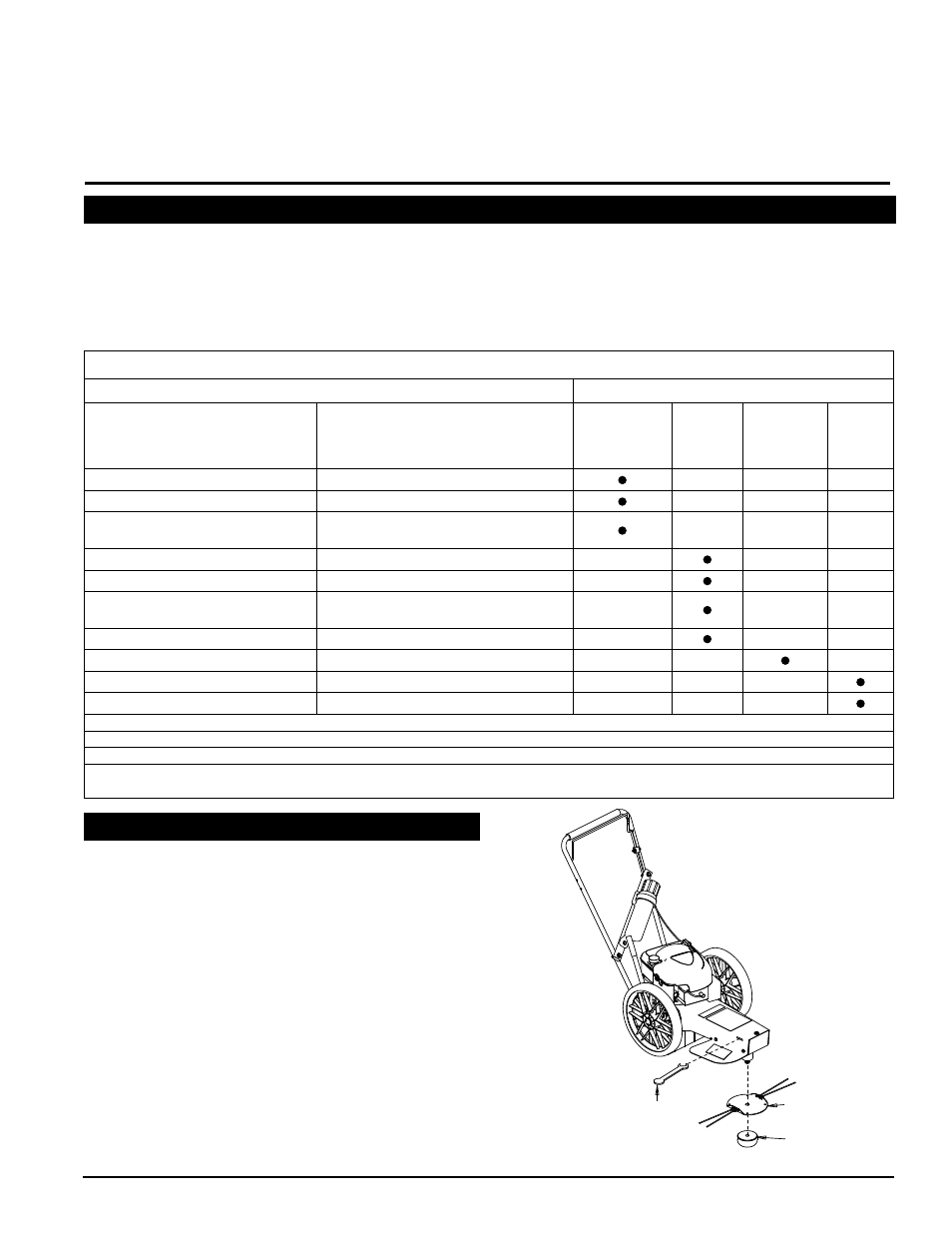

Echo Bear Cat WT190T 2010 - Handbuch (Seite 13)

Zweirädriger Trimmer
9
Abschnitt
SERVICE- UND WARTUNGSPLAN
HÄUFIGKEIT
KOMPONENTE WARTUNGS-MASSNAHME
SIEHE BE-
TRIEBSANL
EITUNG DES
MOTORS
VOR
JEDEM
EINSATZ
ALLE 8
BETRIEBS-
STUNDEN
JEDES
JAHR
LUFTFILTER PRÜFEN UND REINIGEN (1)
MOTORÖL REINIGEN (1) (3)
ZÜNDKERZE
ZUSTAND UND ELEKTRODENABSTAND
PRÜFEN
MOTORÖL PRÜFEN/AUFFÜLLEN (1) (3)
KRAFTSTOFFTANK PRÜFEN/AUFFÜLLEN
ALLE INTERNEN UND EXTERNEN
MUTTERN UND SCHRAUBEN
AUF FESTEN SITZ PRÜFEN
BATTERIEANSCHLÜSSE PRÜFEN
GESAMTES GERÄT PRÜFEN
KÜHLRIPPEN REINIGEN (1) (2)
ZÜNDKERZE AUSTAUScHEN (2)
1 Unter staubigen, schmutzigen oder extremen Bedingungen häufiger durchführen.
2 Von einer Servicewerkstatt für Briggs oder Honda Motoren durchführen lassen.
3 Öl nach den ersten 5 bis 8 Betriebsstunden und danach alle 50 Betriebsstunden oder einmal pro Saison wechseln.
Die unterlassene Durchführung der normalen Wartungsmaßnahmen durch den Eigentümer macht die Garantie nichtig.
5
SERVICE UND WARTUNG
Die standardmäßige Schnitthöhe beträgt 70 mm (2-3/4").
Die Schnitthöhe kann durch Umdrehen der Trimmscheibe
um ca. 19 mm nach unten verstellt werden. So verstellen
Sie die Schnitthöhe:
Führen Sie einen 14mm-Zoll-Gabelschlüssel in den 1.
Trimmerrahmen ein (Abbildung 5.1).
Drehen Sie den Trimmkopf, bis der Schraubenschlüssel
2.
die Trimmerwelle erfasst.
Halten Sie den Schraubenschlüssel fest und drehen
3.
Sie die Trimmkopf-Schweißkonstruktion gegen den
Uhrzeigersinn, um sie zu entfernen. Verwenden Sie, falls
erforderlich, eine Wasserpumpen- oder Rohrzange.
Drehen Sie die Trimmscheibe um und bringen Sie die
4.
Trimmerspindel wieder an.
Bauen Sie die Trimmkopf-Schweißkonstruktion wieder ein
5.
und ziehen Sie die Schweißkonstruktion im Uhrzeigersinn
fest. Abbildung 5.1 Einstellung der Schnitthöhe
5.1 WARTUNGSPLAN
5.2 EINSTELLUNG DER SCHNITTHÖHE
Die Punkte, die in diesem Wartungs- und Serviceplan aufgelistet sind, sollten überprüft werden und, falls notwendig,
sollten Abhilfemaßnahmen durchgeführt werden. Dieser Plan wurde für Geräte aufgestellt, die unter normalen
Betriebsbedingungen eingesetzt werden. Sollte das Gerät unter ungünstigen oder extremen Bedingungen eingesetzt
werden, müssen diese Punkte ggf. häufiger überprüft und durchgeführt werden.
LESEN SIE DIE BETRIEBSANLEITUNG DES MOTORS, UM WEITERE INFORMATIONEN ZUR WARTUNG UND
FEHLERDIAGNOSE DES MOTORS ZU ERHALTEN.
14mm ZOLL-GABELSCHLÜSSEL TRIMMSCHEIBE
TRIMMKOPF
