Wandhalterung montieren – Fronius Symo 10-20 kW Benutzerhandbuch
Seite 10
8
Wandhalterung montieren
Sicherheit
Auswahl von
Dübel und
Schrauben
Schrauben-Emp-
fehlung
Für die Montage des Wechselrichters empfiehlt der Hersteller Stahl- oder Aluminium-
Schrauben mit einem Durchmesser von 6 - 8 mm zu verwenden.

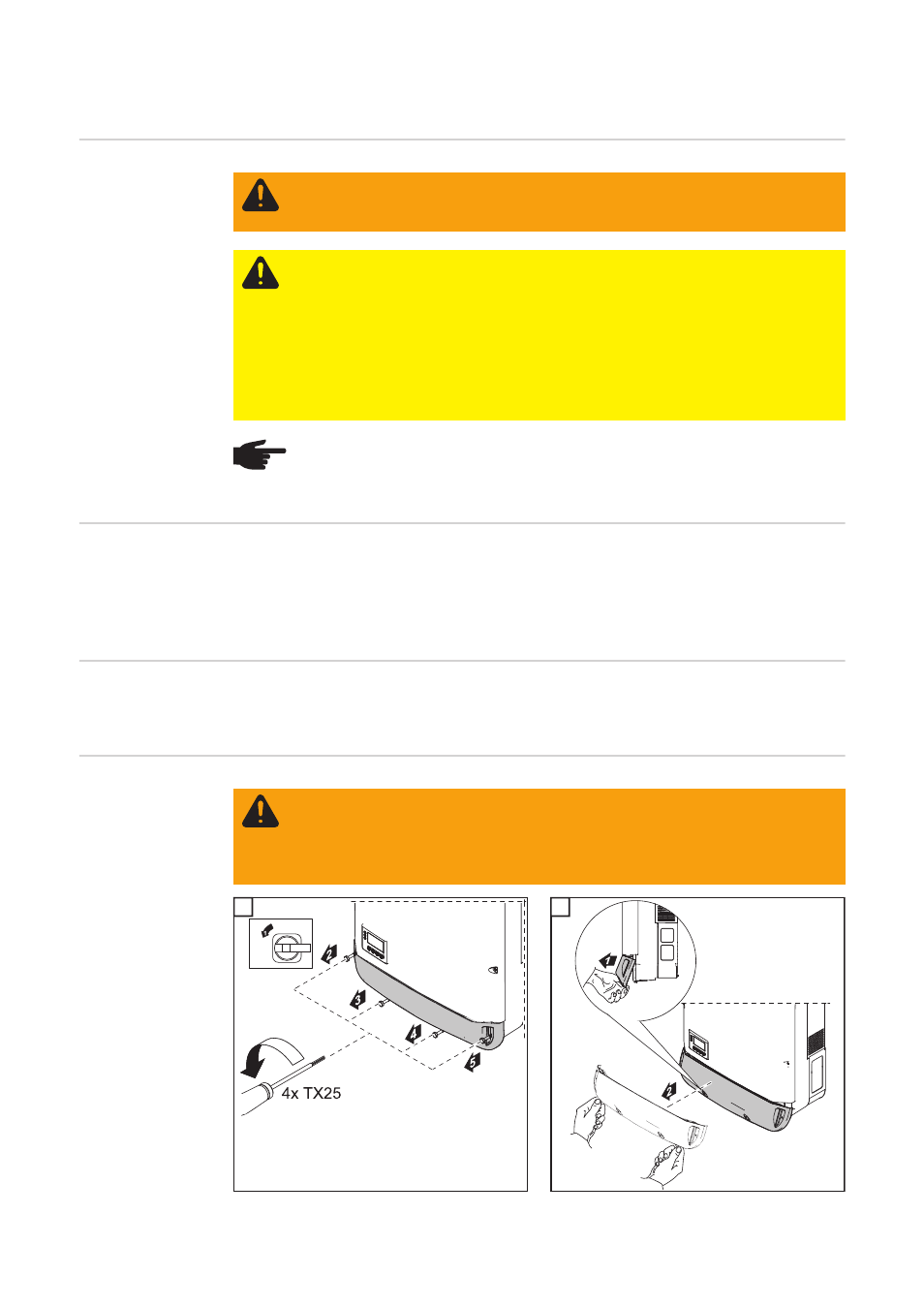

Wechselrichter
öffnen
1
2
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspan-
nung von Kondensatoren. Entladezeit der Kondensatoren abwarten. Die Entlade-
zeit beträgt 5 Minuten.
VORSICHT! Beschädigungsgefahr des Wechselrichters durch Verschmutzung
oder Wasser an den Anschlussklemmen und Kontakten des Anschlussbereiches.
-
Beim Bohren darauf achten, dass Anschlussklemmen und Kontakte am An-
schlussbereich nicht verschmutzt oder nass werden.
-
Die Wandhalterung ohne Leistungsteil entspricht nicht der Schutzart des
ganzen Wechselrichters und darf daher nicht ohne Leistungsteil montiert
werden.
Wandhalterung bei der Montage vor Verschmutzung und Feuchtigkeit schüt-
zen.
HINWEIS! Die Schutzart IP 66 gilt nur, wenn der Wechselrichter in der Wandhal-
terung eingehängt und fest mit der Wandhalterung verschraubt ist.
Für die Wandhalterung ohne Wechselrichter gilt Schutzart IP 20!
WICHTIG! Je nach Untergrund ist unterschiedliches Befestigungsmaterial für die Montage
der Wandhalterung erforderlich. Das Befestigungsmaterial ist daher nicht im Lieferumfang
des Wechselrichters enthalten. Der Monteur ist für die richtige Auswahl des Befestigungs-
materials selbst verantwortlich.
WARNUNG! Unzureichende Schutzleiter-Verbindung kann schwerwiegende
Personen- und Sachschäden verursachen. Die Gehäuse-Schrauben stellen eine
geeignete Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen
keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung
ersetzt werden!
ON
OFF
Lock
1
2
