15
DE
Hinweise zum Multi- MPP Tracker Wechselrichter
Multi MPP Tra-
cker - Wechsel-
richter

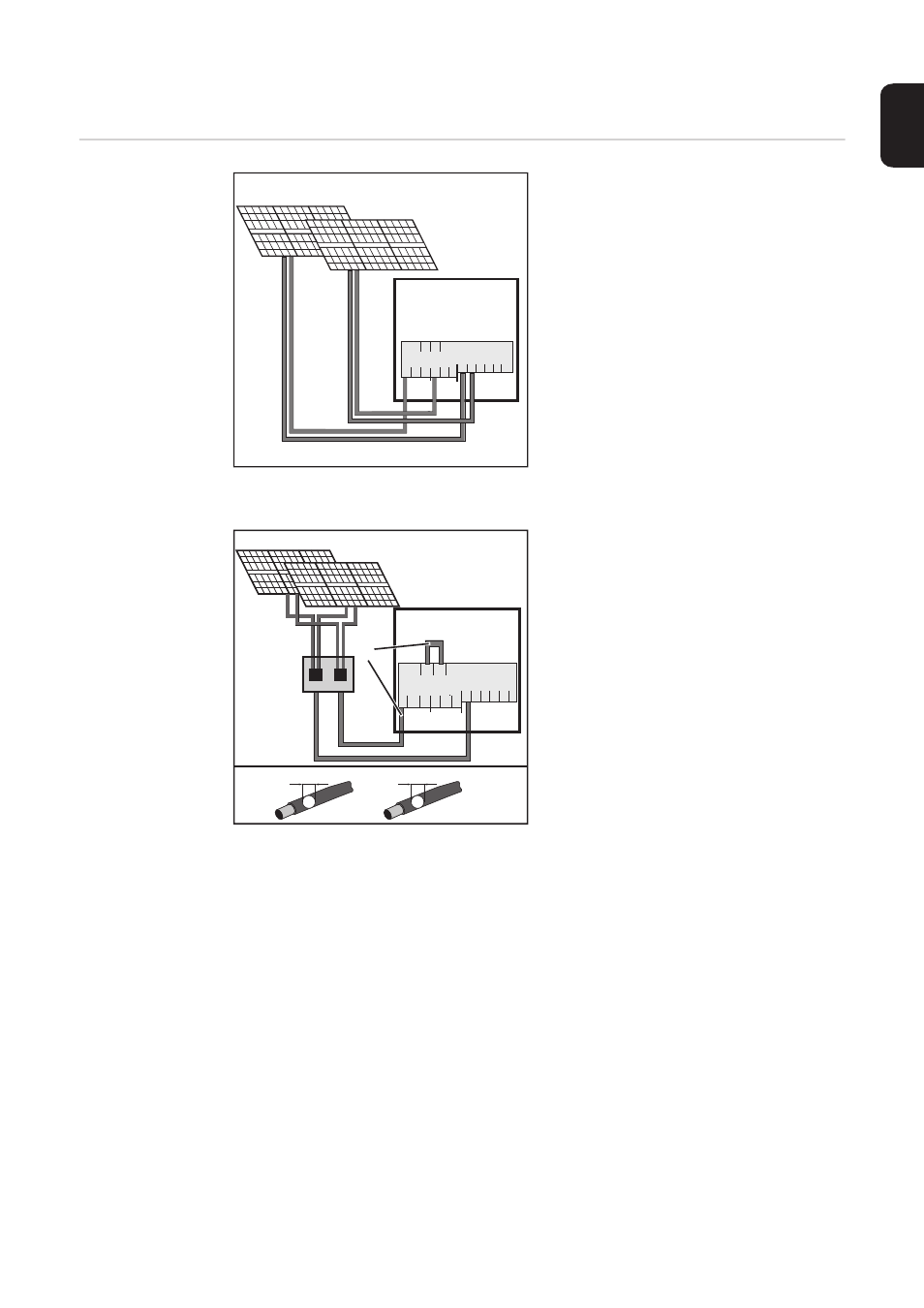

Anschluss von zwei Solarmodul-Feldern an einen Mul-
ti MPP Tracker-Wechselrichter
Bei Multi MPP Tracker-Wechselrichtern
stehen 2 voneinander unabhängige DC-
Eingänge (MPP Tracker) zur Verfügung.
Diese können mit einer unterschiedlichen
Modulanzahl beschaltet werden.
Pro MPP Tracker sind jeweils 3 Klemmen
für DC+ vorhanden. Insgesamt gibt es 6
Klemmen für DC-.
Anschluss von 2-6 Strängen im Multi MPP
Tracker-Betrieb:
Die Stränge auf die beiden MPP Tracker-
Eingänge (DC+1/DC+2) aufteilen. Die
Klemmen DC- können beliebig verwendet
werden, da sie intern verbunden sind.
Bei der Erstinbetriebnahme MPP TRA-
CKER 2 auf „ON“ stellen (nachträglich auch
im Basic-Menü möglich)
Anschluss von mehreren zusammengeschlossenen
Solarmodul-Feldern mit einer Leitung an einen Multi
MPP Tracker-Wechselrichter
Single MPP Tracker-Betrieb an einem Multi
MPP Tracker-Wechselrichter:
Falls die Stränge mit einer Strang-Sammel-
box verbunden sind und nur mehr eine
Sammelleitung zum Anschluss an den
Wechselrichter verwendet wird, muss der
Anschluss DC+1 (Pin 2) und DC+2 (Pin 1)
gebügelt werden.
Der Drahtdurchmesser der DC-Anschluss-
leitung und der Bügelung muss gleich sein.
Eine Bügelung der DC- Klemme ist nicht
nötig, da diese intern gebügelt sind.
Bei der Erstinbetriebnahme MPP TRA-
CKER 2 auf „OFF“ stellen (nachträglich
auch im Basic-Menü möglich)
Wird der Multi MPP Tracker-Wechselrichter
im Single MPP Tracker-Modus betrieben,
werden die Ströme der angeschlossenen
DC-Leitungen gleichmäßig auf beide Ein-
gänge aufgeteilt.
DC-1
PV 1 PV 1
PV 2
DC+1
DC-2
DC+2
max 33 A to a single
DC terminal
1
DC DC +1 +1 DC DC +2 +2
DC DC -
2
1 2 3 4 5 6
3 1 2 3
+
1
+
2
DC-1
DC+1
PV 1
PV 2
D1 D1
=
*
*
1
DC DC +1 +1 DC DC +2 +2
DC DC -
2
1 2 3
3
4 5 6
1 2 3
max 33 A to
a single
DC terminal
+
1
+
2
