Fronius Symo 10-20 kW - Handbuch (Seite 15)

13
DE
WICHTIG! Der Schutzleiter PE des AC-Kabels muss so verlegt werden, dass dieser im
Falle eines Versagens der Zugentlastung als letzter getrennt wid.
Schutzleiter PE beispielsweise länger bemessen und in einer Schlaufe verlegen.

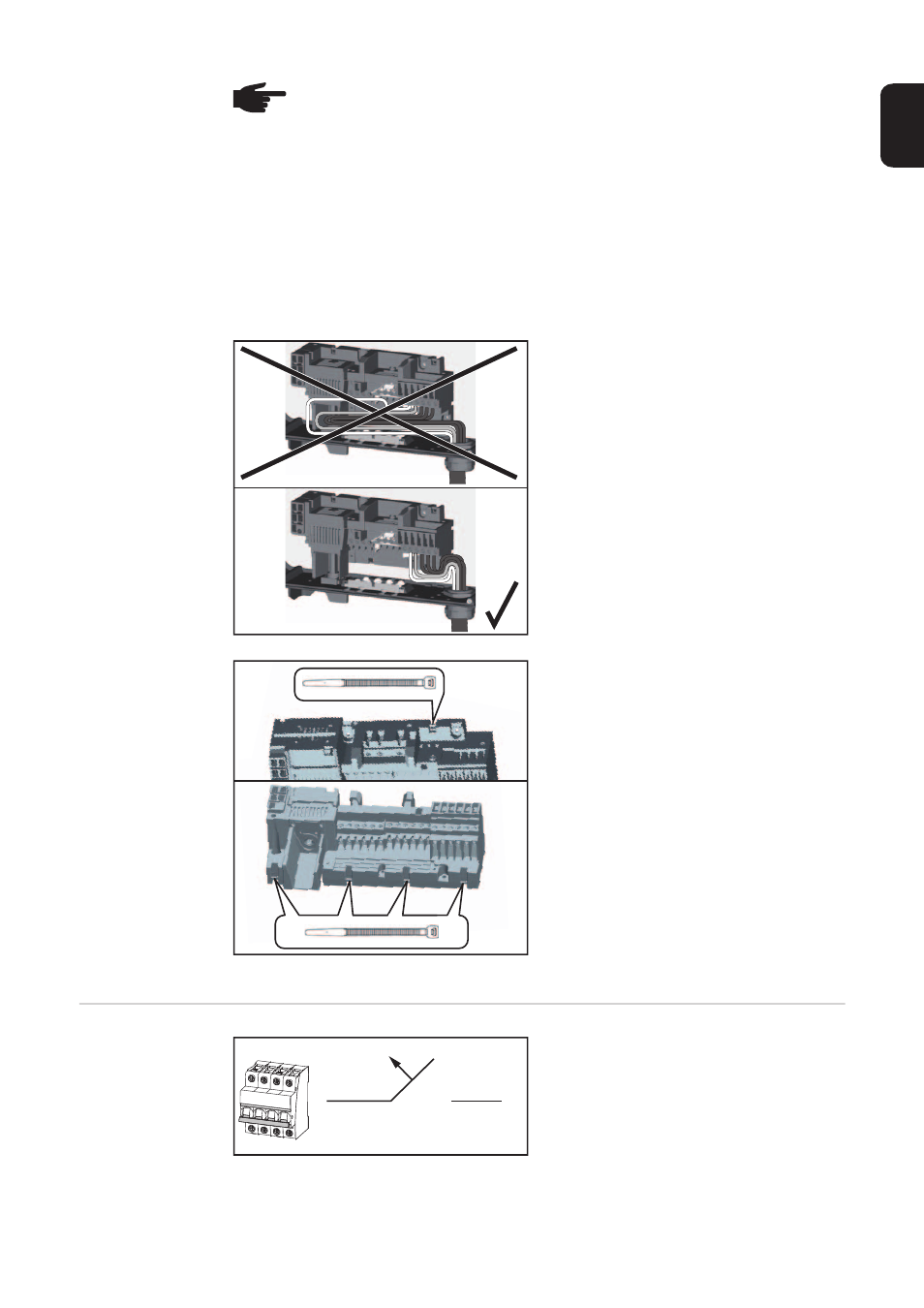

Werden AC-Kabel über die Welle des DC-
Hauptschalters oder quer über den DC-
Hauptschalter Anschlussblock verlegt,
könnten diese beim Einschwenken des
Wechselrichters beschädigt werden oder
der Wechselrichter lässt sich nicht vollstän-
dig einschwenken.
WICHTIG! AC-Kabel nicht über die Welle
des DC-Hauptschalters und nicht quer über
den DC-Hauptschalter Anschlussblock ver-
legen!
z.B.: AC-Kabel
Sollen überlange AC- oder DC-Kabel in Ka-
belschlaufen im Anschlussbereich verlegt
werden, die Kabel an den dafür vorgesehe-
nen Ösen auf der Ober- und Unterseite des
Anschlussblocks mittels Kabelbinder fixie-
ren.
Maximale Wech-
selstrom-seitige
Absicherung
HINWEIS!
-
Sicherstellen, dass der Neutralleiter des Netzes geerdet ist. Bei IT-Netzen
(isolierte Netze ohne Erdung) ist dies nicht gegeben und der Betrieb des
Wechselrichters ist nicht möglich.
- Der Anschluss des Neutralleiters ist für den Betrieb des Wechselrichters er-
forderlich.
Ein zu klein dimensionierter Neutralleiter kann den Einspeisebetrieb des
Wechselrichters beeinträchtigen. Der Neutralleiter muss für mindestens 1 A
Stromstärke ausgelegt werden.
max. 80 A
AC ~
