Fronius Acctiva Professional 35A Benutzerhandbuch
Seite 22
20
Abdeckungen für
Anschlüsse und
Optionen entfer-
nen

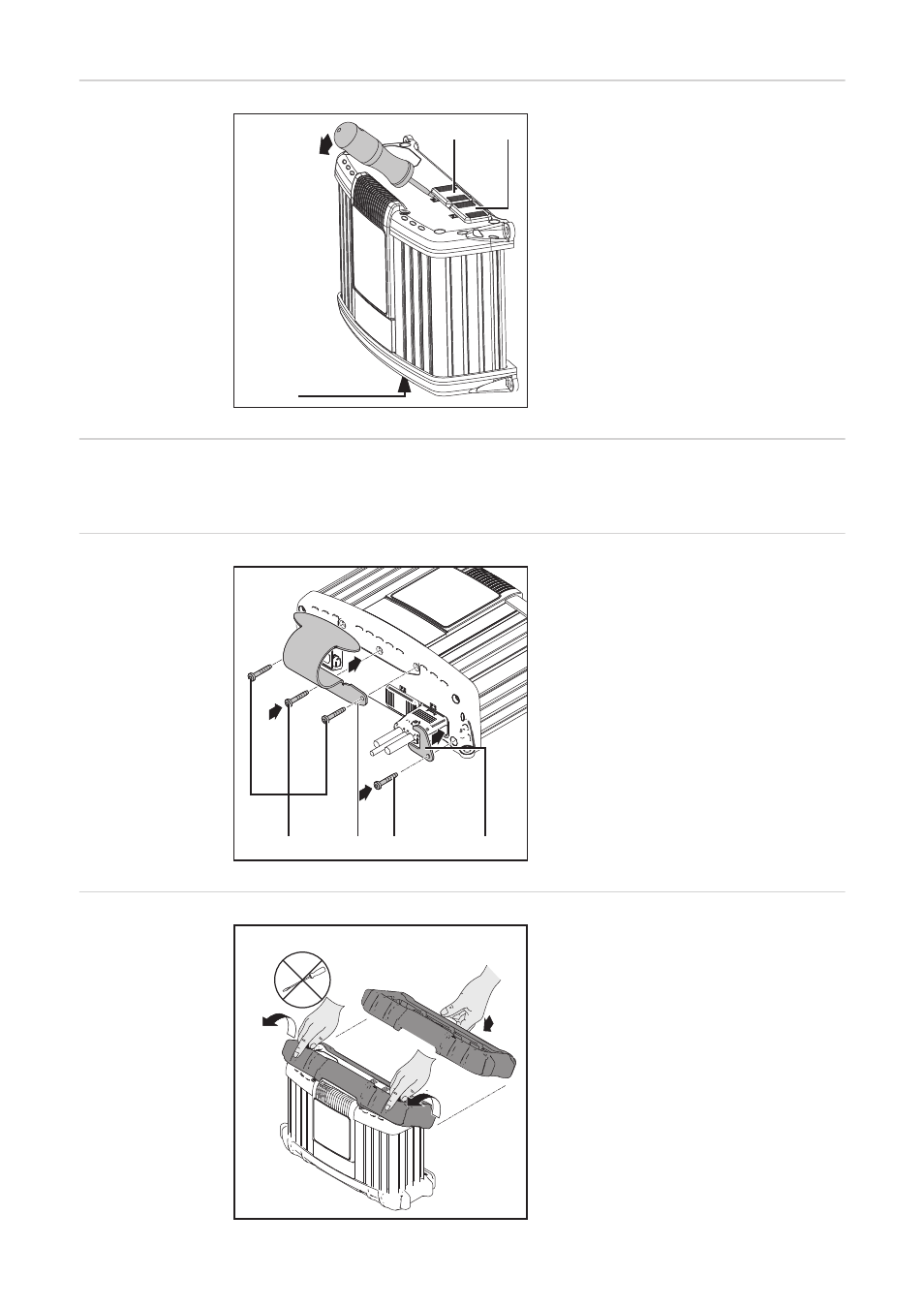

Falls erforderlich, mittels Schraubendreher
entfernen:
-
Abdeckung (1) für Anschluss P3 - Vi-
sual Port
-
Abdeckung (2) für Anschluss P4 - Mul-
tiport
-
Abdeckung (3) für Anschluss P2 - I/O-
Port
Nicht verwendete Anschlüsse P2, P3 und
P4 mittels Abdeckungen (1), (2) und (3)
verschlossen lassen.
Option Update
USB
Die Option Update USB erlaubt ein Update des Ladegerätes direkt über die USB-Schnitt-
stelle.
Option Haltebü-
gel und Option
Zugentlastung für
Ladekabel mon-
tieren
Haltebügel montieren:
-
Schrauben (1) lösen
-
Haltebügel (2) mit den zuvor gelösten
Schrauben montieren
Zugentlastung montieren:
-
Schraube (3) lösen
-
Zugentlastung (4) für Ladekabel mit
der zuvor gelösten Schraube montie-
ren
Option Kanten-
schutz
Die Demontage des Kantenschutzes er-
folgt in umgekehrter Reihenfolge der Mon-
tage.
Bei montiertem Kantenschutz ist eine Mon-
tage des Haltebügels nicht möglich.
(2)
(3)
(1)
1
2
3
4
(1)
(2)
(3)
(4)
WICHTIG! Das Drehmoment für alle
Schrauben beträgt 2,5 Nm.
1
2
2
