Beschreibung der Bedienelemente
004
BEDIENELEMENTE
005
BEDIENELEMENTE
L
R
BRIDGE MODE
FUSE
FUSE
FRONT
REAR
FE-504
13
15
11
12
FUSE
FUSE
FRONT
REAR
L
R
MONO
14
20 HZ 55 HZ
8 V
0.3 V
0 DB +18 DB
40 HZ 600 HZ
40 HZ 160 HZ
LP
REM
+12V
GND
HP
LEVEL
SUBSONIC
20 HZ 55 HZ
8 V
0.3 V
0 DB +18 DB
40 HZ 600 HZ
40 HZ 160 HZ
LP
HP
LEVEL
SUBSONIC
BASS BOOST
BASS BOOST
OFF LP
HP
REAR X-OVER
SELECTOR
FRONT X-OVER
SELECTOR
OFF LP
HP
INPUT
FRONT
INPUT
REAR
OUTPUT
L
L
L
R
R
R
PWR
PRT
10
9
8
7
6
5
4
3
2
1
4 CHANNEL • FULLY REGULTED 2 OHM STABLE • Bridgeable MOSFET Amplifier
FM-504
FM-504

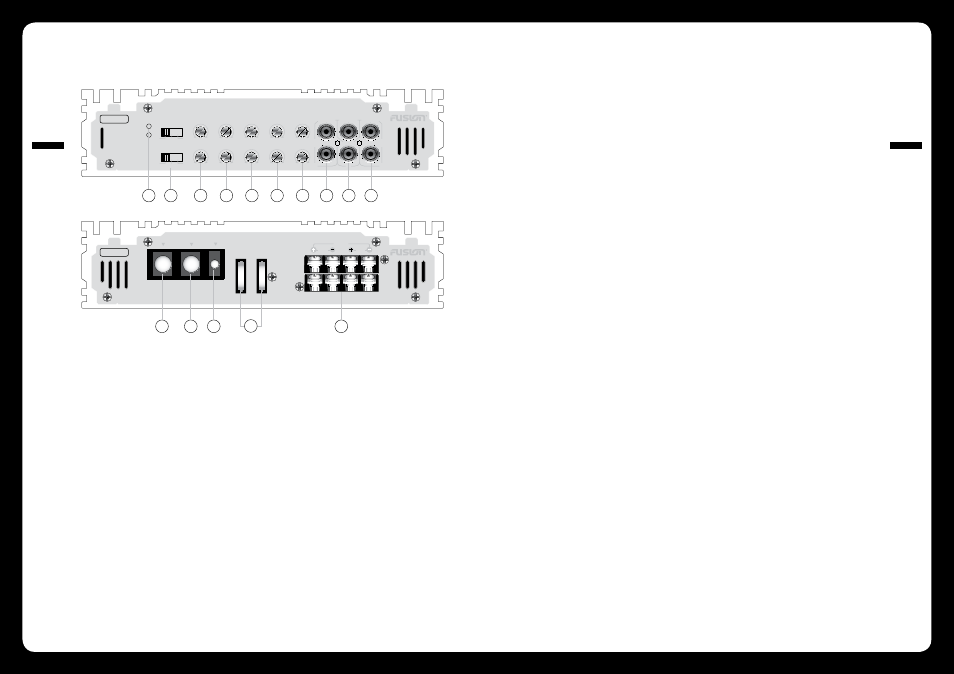

1 Betriebs- und Status-LED-Leuchten:
Diese LED-Leuchten zeigen an, ob der Verstärker ordnungsgemäß eingeschaltet wurde
und ob eventuelle Probleme vorliegen.
2 Crossover-Auswahlschalter:
Stellen Sie den entsprechenden Betriebsmodus ein. Es kann zwischen den Optionen OFF,
LP und HP gewählt werden. Siehe Punkte 3 und 4 unten.
3 Tiefpassfilter:
Stellen Sie den Crossover-Auswahlschalter 2 auf LP, wenn ein Subwoofer angeschlossen
ist. Achten Sie darauf, dass eine Trennfrequenz von 100 Hz oder weniger eingestellt ist.
Diese Funktion dient zum Herausfiltern aller mittleren bis hohen Frequenzen, die nur ein
VOLLBEREICHS-Lautsprecher wiedergeben sollte. HINWEIS: Ein Nichtbeachten könnte zur
Beschädigung der Lautsprecher führen.
4 Hochpassfilter:
Stellen Sie den Crossover-Auswahlschalter 2 auf HP und wählen Sie eine Frequenz von
65 Hz oder mehr, wenn Sie Lautsprecher verwenden, die kleiner als 6 x 6 Zoll (ca. 15 x 15
cm) sind. Diese Funktion dient zum Herausfiltern aller tiefen Bassfrequenzen, die nur ein
SUBWOOFER wiedergeben sollte. HINWEIS: Ein Nichtbeachten könnte zur Beschädigung
der Lautsprecher führen.
5 Bassverstärkung:
Diese variable Steuerung kann den Bass wunschgemäß bei 45 Hz um 0 bis +18 dB ver-
stärken.
6 Subsonic-Filter:
Diese variable Steuerung filtert alle Subbassfrequenzen unterhalb der eingestellten Fre-
quenz bei 18 db/Oktave heraus.
7 Pegel:
Damit kann der Pegel des Eingangssignals angepasst werden. Verwenden Sie diesen
Regler, um das Hauptgerät richtig an den Verstärker anzupassen. Um diese Option ord-
nungsgemäß einzustellen, stellen Sie den Verstärkerpegel auf MIN und das Hauptgerät auf
3/4 der Lautstärke bei einem BASS- und TREBLE-Pegel von null. Drehen Sie dann diesen
Regler für den Verstärkerpegel langsam in Richtung MAX auf. HINWEIS: Wenn der Klang
verzerrt wird, reduzieren Sie diese Steuerung.
8 Vorderer Cinch-Eingang:
Verbinden Sie diese Cinch-Anschlüsse mit dem LOW LEVEL-Ausgang an der Vorderseite
des Hauptgeräts.
9 Hinterer Cinch-Eingang:
Verbinden Sie diese Cinch-Anschlüsse mit dem LOW LEVEL-Ausgang an der Rückseite des
Hauptgeräts.
10 Cinch-Ausgang:
Verwenden Sie diese Cinch-Ausgänge für den Anschluss an einen zweiten Verstärker.
Bei diesem Ausgang handelt es sich um eine SUMMED OUTPUT-Verbindung, die auf der
Summe der vorderen und hinteren Cinch-Eingänge basiert.
11 Erdungsanschluss:
Schließen Sie diesen Anschluss direkt an eine geeignete Erdung über ein Stromkabel mit
einem Drahtdurchmesser von 4 AWG an. HINWEIS: Beim Verkabeln von Verstärkern muss
diese Verbindung zuerst vorgenommen werden. Ein Nichtbeachten kann zu Beschädigun-
gen führen.
12 +12-V-Anschluss:
Dieser Anschluss muss mit dem Pluspol (+) der Batterie über ein Stromkabel mit einem
Drahtdurchmesser von 4 AWG verbunden werden und mit einer zwischengeschalteten
Sicherung oder einem Schutzschalter am Batterieende. HINWEIS: Während der Installa-
tion muss diese Verkabelung zuletzt vorgenommen werden. Ein Nichtbeachten kann zu
Beschädigungen führen.
13 Fernsteuerungsanschluss:
Dieser Eingang dient zum Ein- und Ausschalten des Verstärkers. Dafür ist eine positive
Schaltung (+12 V) zum Einschalten des Verstärkers erforderlich, welcher sich auf der
Rückseite des Hauptgeräts in Form eines elektrischen Antennenausgangs oder eines
Ferneinschaltausgangs befindet. Falls nicht verfügbar, kann die Verkabelung auch über die
ACC-Position des Zündschlüssels vorgenommen werden.
14 Sicherungen:
Bitte achten Sie darauf, dass der in dieser Anleitung angegebene Sicherungstyp installiert
wird. HINWEIS: Der FM-504 verfügt über zwei 25-A-Sicherungen.
15 Lautsprecherausgang:
Siehe Installationsdiagramme für die 4/3/2-Kanal-Installation in dieser Anleitung für den
richtigen Lautsprecheranschluss.
