Fusion FM-504 Benutzerhandbuch
Seite 6

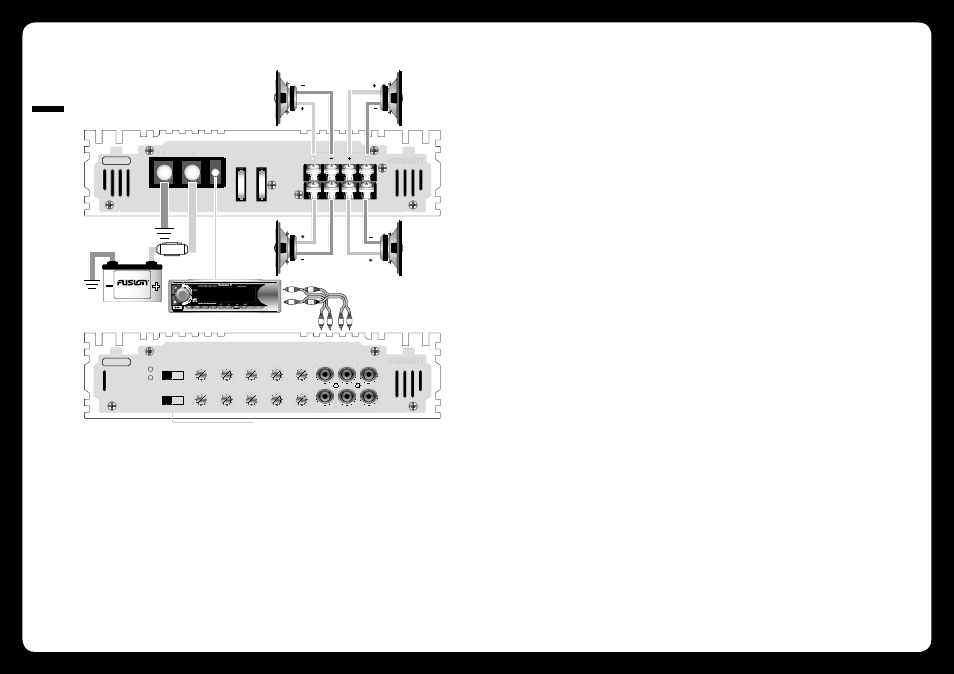

4-Kanal-Installation
Spezifikationen für eine 4-Kanal-Installation
L
R
BRIDGE MODE
FUSE
FUSE
FRONT
REAR
FE-504
FUSE
FUSE
FRONT
REAR
L
R
MONO
20 HZ 55 HZ
8 V
0.3 V
0 DB +18 DB
40 HZ 600 HZ
40 HZ 160 HZ
LP
REM
+12V
GND
HP
LEVEL
SUBSONIC
20 HZ 55 HZ
8 V
0.3 V
0 DB +18 DB
40 HZ 600 HZ
40 HZ 160 HZ
LP
HP
LEVEL
SUBSONIC
BASS BOOST
BASS BOOST
OFF LP
HP
REAR X-OVER
SELECTOR
FRONT X-OVER
SELECTOR
OFF LP
HP
INPUT
FRONT
INPUT
REAR
OUTPUT
L
L
L
R
R
R
PWR
PRT
4 CHANNEL • FULLY REGULTED 2 OHM STABLE • Bridgeable MOSFET Amplifier
FM-504
FM-504
FUSE
FL FR
RL RR
FL
FR
RL
RR
PLEASE NOTE: The crossover selector positions
R
L
R
L
Bandbreite
10 Hz - 40 kHz
Signal-Rausch-Abstand
>
95 dB
Trennpegel
>
60 dB
Eingangsempfindlichkeit
300 mV - 8 V
Variable Tiefpass-Trennung
40 Hz - 160 Hz
bei 12 dB/Oktave
Variable Hochpass-Trennung
40 Hz - 600 Hz
bei 12 dB/Oktave
Variable Bassverstärkung
0 bis +18 dB
bei 45 Hz
Variabler Subsonic-Filter
20 Hz - 55 Hz
bei 18 dB/Oktave
Eingangsimpedanz
20 kW
Dämpfungsfaktor
>
200
THD
0,05 %
Sicherungswert
2 x 25 A
Abmessungen (mm)
220 (B) x 330(L) x 57,5 (H)
Spezifikationen bei einer Ausgangsleistung
von 12,6 V
50 Watt RMS x 4 bei 4 Ω 1 % THD+N
75 Watt RMS x 4 bei 2 Ω 1 % THD+N
150 Watt RMS x 2 bei 4 Ω gebrückt 1 % THD+N
Spezifikationen bei einer Ausgangsleistung
von 14,4 V
65 Watt RMS x 4 bei 4 Ω 1 % THD+N
95 Watt RMS x 4 bei 2 Ω 1 % THD+N
200 Watt RMS x 2 bei 4 Ω gebrückt 1 % THD+N
010
INSTALLATION
BITTE BEACHTEN: Positionen des Crossover-Auswahlschalters
