Fusion MS-RA50 Benutzerhandbuch
Seite 10
18
19
18
Vorsicht! Diese Bilder sind nicht maßstabsgetreu. Die Abmessungen werden in Millimeter (mm)
und Zoll (") angegeben.

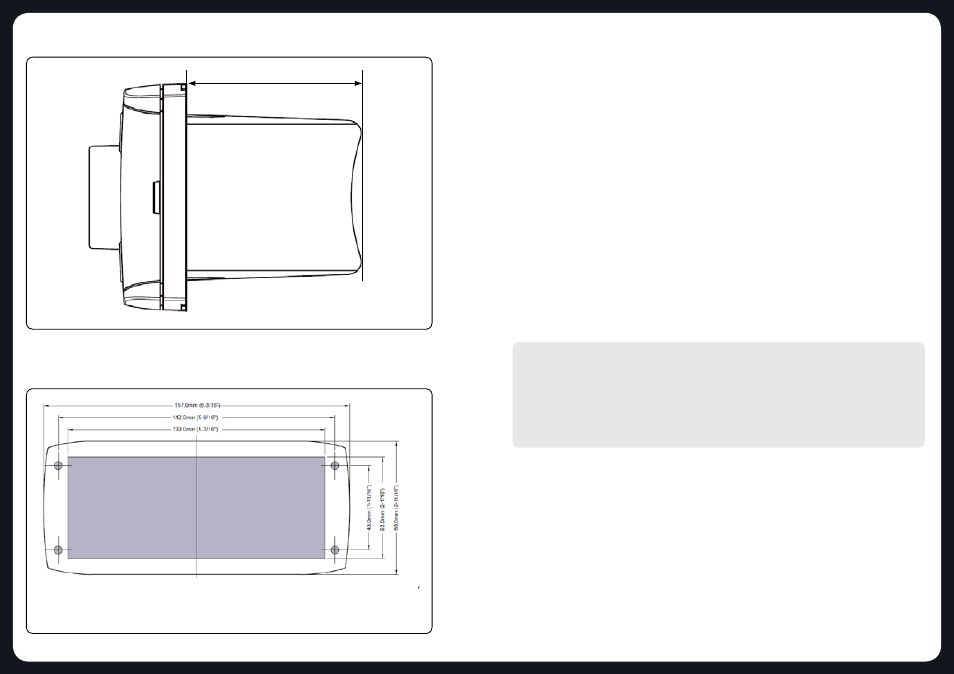

Abbildung 7 – Schnittmaßdiagramm für die Installation der RA50-Einheit (nicht maßstabsgetreu)
Eine Montageschablone im Maßstab von 1:1 ist im Lieferumfang enthalten
und kann ebenfalls online heruntergeladen werden.
MONTAGEAUSSCHNITTSDIAGRAMM
WARNHINWEISE BEI DER INSTALLATION
Vorsicht! Der MS-RA50 ist für Schiffe mit einem 12-V-Gleichstrom-System mit negativer
Erdung vorgesehen.
• Stellen Sie sicher, dass der +12-V-Anschluss des Boots von der Batterie getrennt ist, bevor
Sie ein neues Gerät anschließen.
• Überprüfen Sie die Positionen der Treibstofftanks und der Elektroleitungen des Boots,
bevor Sie mit der Installation beginnen.
• Stellen Sie sicher, dass die gesamte Verkabelung geschützt ist, um Beschädigungen zu
vermeiden.
Stellen Sie bei der Verkabelung des MS-RA50 sicher, dass die Kabel vor scharfen Gegen-
ständen geschützt sind und dass Kabeldurchführungen aus Gummi und isolierte Stöpsel bei
der Verkabelung verwendet werden. Stellen Sie beim Anschließen der Kabel an die Lautspre-
cher und an das Audiosystem sicher, dass die Anschlüsse und Verbindungen voreinander
geschützt sind, um Kurzschlüsse zu vermeiden.
Hinweis: Stellen Sie sicher, dass das Antennenkabel fern von Stromleitungen und bei mini-
maler Länge verlegt is, da lange Kabel die AM-Empfangsleistung beeinträchtigen.
Verwenden Sie für einen optimalen Radioempfang eine unabhängige AM/FM-Marineantenne
(masseunabhängig). Entnehmen Sie weitere Information unter folgender Website:
www.pacificaerials.co.nz
WICHTIG - BITTE LESEN
GALVANISCHE TRENNUNG DES MS-RA50
Die Marine-Stereoanlage MS-RA50 verfügt über ein Metallgehäuse, das mit dem Masse- /
negativen / schwarzen Draht (wie die meisten Stereoanlagen) verbunden ist.
Wenn diese Art von Stereoanlage in Booten aus Aluminium (oder Booten mit einem leitfähi-
gen Rumpf) installiert wird, muss man besonders vorsichtig vorgehen, wenn das elektrische
System vom Schiffsrumpf isoliert werden soll.
ANSCHLÜSSE
Anschlüsse und Kabel des RA50 sind nachfolgend beschrieben. Weitere Details zur Verkabe-
lung finden Sie in der Abbildung 8 auf Seite 21.
Antennenanschluss
Schließen Sie eine AM/FM-Marine-Antenne an die Antennenbuchse an.
iPod-Anschluss
MS-IPDOCKG2 Marine-Dock für iPod (nicht mitgeliefert) oder ein MS-IP15L3-Zubehörkabel
(nicht mitgeliefert).
55,0 mm (2-3/16 Zoll)
Abbildung 6 – Seitenansicht des RA50 (Maßstab 1:1)
Entfernen Sie Material nur in den ausgegrauten Bereichen.
Bohren Sie ein Loch
für eine gewindefurchende
Schraube der Größe M6.
