Kabel der HDMI Version 1.4 unterstützen ARC. Überprüfen Sie
beim Planen der Radioinstallation, ob Ihre Geräte ARD
unterstützen. Bei den meisten Geräten, die ARC unterstützen,
ist an dem HDMI Anschluss, der ARC unterstützt, ein ARC-
Aufkleber angebracht.
HINWEIS: Das Fusion MS-AV750 unterstützt ARC.

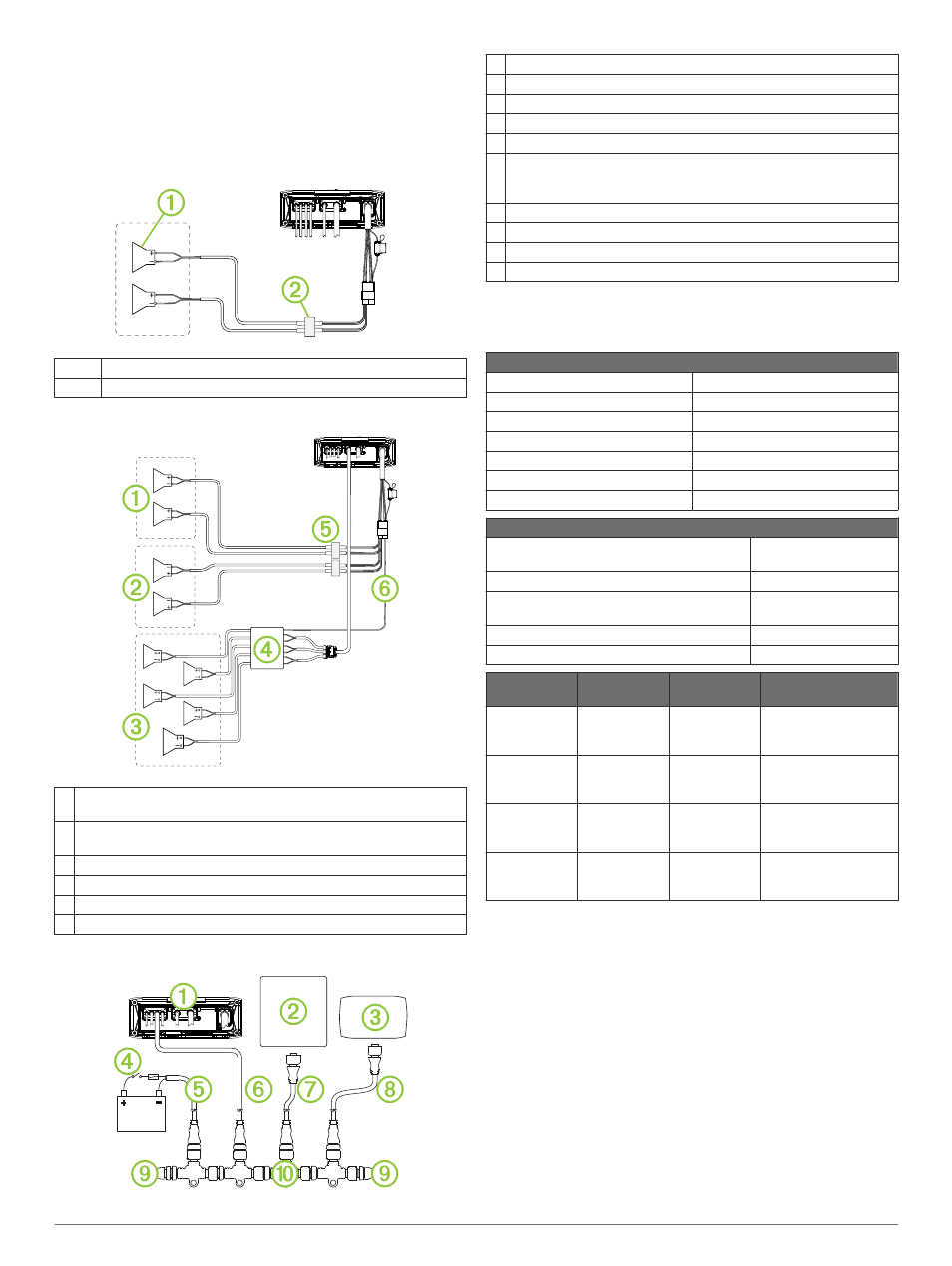

Schaltplan für Systeme mit einer Zone
À
Lautsprecher
Á
Wasserdichte Verbindung
Schaltplan für Systeme mit drei Zonen
À
Lautsprecher für Zone 1, Stromversorgung durch Verstärker der
Klasse D im Stereomodus
Á
Lautsprecher für Zone 2, Stromversorgung durch Verstärker der
Klasse D im Stereomodus
Â
Line-Out-Ausgang für Zone 3; externer Verstärker erforderlich
Ã
5-Kanal-Verstärker
Ä
Wasserdichte Verbindung
Å
Fernbedienung ein
Schaltplan für das NMEA 2000 System
À
Radio
Á
Unterstützte Kartenplotter-Multifunktionsanzeige
Â
Fusion Kabelfernbedienung, z. B. NRX200i
Ã
Leitungsschalter
Ä
NMEA 2000 Netzkabel
Å
NMEA 2000 Kabel vom Radio
Diese Leitung kann mit einem NMEA 2000 Kabel mit einer Länge
von maximal 2 m (6 Fuß) verlängert werden.
Æ
NMEA 2000 Stichleitung von der Multifunktionsanzeige
Ç
NMEA 2000 Stichkabel von der Kabelfernbedienung
È
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
É
NMEA 2000 T-Stück
Radioinformationen
Technische Daten
Allgemein
Gewicht 0,88 kg (1,96 lb)
Wasserdichtigkeit IPX5
Einsatztemperaturbereich -5 °C bis 50 °C (23 °F bis 122 °F)
Lagertemperaturbereich -20 °C bis 70 °C (-4 °F bis 158 °F)
Eingangsspannung 10,8 bis 16 V Gleichspannung
NMEA 2000 LEN-Wert 1 (50 mA)
Sicherheitsabstand zum Kompass 15 cm (5.9 in.)
Integriert, Klasse-D-Verstärker
Ausgabeleistung (Musik) pro Kanal 4 Mal maximal 70 W bei
2 Ohm
Gesamtausgabeleistung (Musik) Maximal 280 W
Stromstärke (Standby mit ausgeschalteter
Zündung) < 3 mA
Stromstärke (maximal) 15 A
Stromstärke (bei Stummschaltung) < 900 mA
Tuner Europa und
Australasien USA Japan
UKW-
Funkfrequenz
bereich 87,5 bis
108 MHz 87,5 bis
107,9 MHz 70 bis 90 MHz
UKW-
Frequenzschrit
t 50 kHz 200 kHz 50 kHz
AM-
Funkfrequenz
bereich 522 bis
1620 MHz 530 bis
1710 MHz 522 bis 1620 MHz
AM-
Frequenzschrit
t 9 kHz 10 kHz 9 kHz
Media Player-Kompatibilität
Wenn Sie über ein UD-Modell verfügen, verwenden Sie das
mitgelieferte Adapterkabel, um gängige Media Player mit der
internen Dockingstation zu verbinden. Wenn Sie über ein AV-
Modell verfügen, verwenden Sie die USB-Kabel des Media
Player, um den Player mit dem Radio zu verbinden.
Die Dockingstation ist nur für Media Player mit Anschlüssen an
der Unterseite und nicht mit Anschlüssen an der Seite geeignet.
Media Player, die größer als 144 × 71 × 13 mm (5,67 × 2,8 ×
0,52 Zoll) sind, passen nicht in die Dockingstation.
