Montage
4 · G&D RackConsole 17
Montage

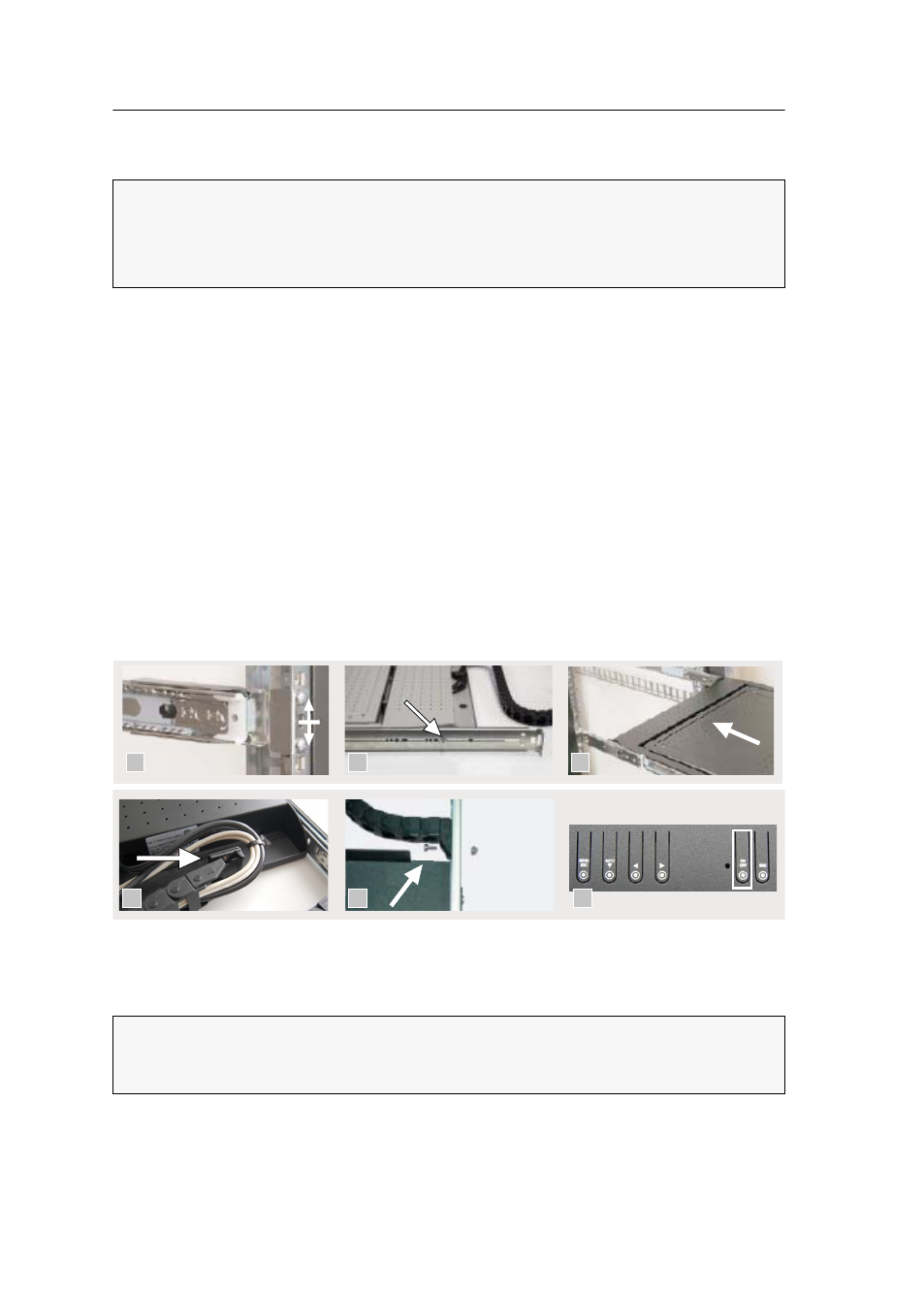

So montieren Sie die TFT-Schublade:
1. Positionieren Sie die Käfigmuttern.
2. Verschrauben Sie die vormontierte Teleskopschiene, und richten Sie diese mittig
zum HE-Maß aus (Bild 1).
3. Lockern Sie die Schrauben am hinteren Winkel (Bild 2).
4. Montieren Sie die Einbauschienen im Schrank.
5. Ziehen Sie den Mittelteil der Schiene ganz aus, und schieben Sie die Schublade
in die Teleskopschienen (Bild 3).
6. Schieben Sie die Energiekette vorne in die Schnellbefestigung bis diese einrastet
(Bild 4).
7. Verschrauben Sie die Energiekette hinten an der Schiene (Bild 5).
8. Stecken und verlegen Sie die Kabel.
Anschluss der RackConsole 17 via USB
Die TFT-Schublade
RackConsole 17
stellt eine USB-Doppelbuchse bereit. Die obere
Buchse ist reserviert für zukünftige Erweiterungen. Die untere Buchse dient zum
Anschluss der eingebauten Tastatur und Maus am Rechner.
WICHTIG:
Montieren Sie die TFT-Schublade nur in geeigneten Rechner-/Server-
schränken in sauberer, trockener Umgebung!
Prüfen Sie vor Inbetriebnahme alle Anschlüsse und Kabel auf ordnungsgemäße
Verlegung!
HINWEIS:
Mit dem im Lieferumfang enthaltenen USB-Kabel schließen Sie die
eingebaute Tastatur und Maus der TFT-Schublade
RackConsole 17
alternativ zu
PS/2 via USB am Rechner an.
3
2
1
