Installation
Installation
Der USB-CPU wird, gemäß der folgenden Anleitung, zwischen den PS/2-Geräten
und dem USB-Port eines PCs oder eines anderen G&D Geräts installiert:
1. Verbinden Sie die PS/2-Tastatur mit der Schnittstelle Keyb. PS/2 an der Frontseite.
2. Verbinden Sie die PS/2-Maus mit der Schnittstelle Mouse PS/2 an der Frontseite.
3. Verwenden Sie das mitgelieferte USB-Kabel (USB-A auf USB-B) um die Schnitt-
stelle USB K/M - CPU In auf der Rückseite mit einem PC oder einem anderen
G&D Gerät zu verbinden.
4. Der USB-CPU kann den zum Betrieb erforderlichen elektrischen Strom über den
USB High-Power (500 mA) Port beziehen. Wird das Gerät mit einem solchen
Port verbunden, ist der Einsatz des Netzteils nicht erforderlich.
Wird der USB-CPU hingegen an einen USB Low-Power (100 mA) Port ange-
schlossen, ist der Einsatz des Netzteils erforderlich. Schließen Sie in diesem Fall
das Netzteil an die Schnittstelle Power auf der Rückseite an.

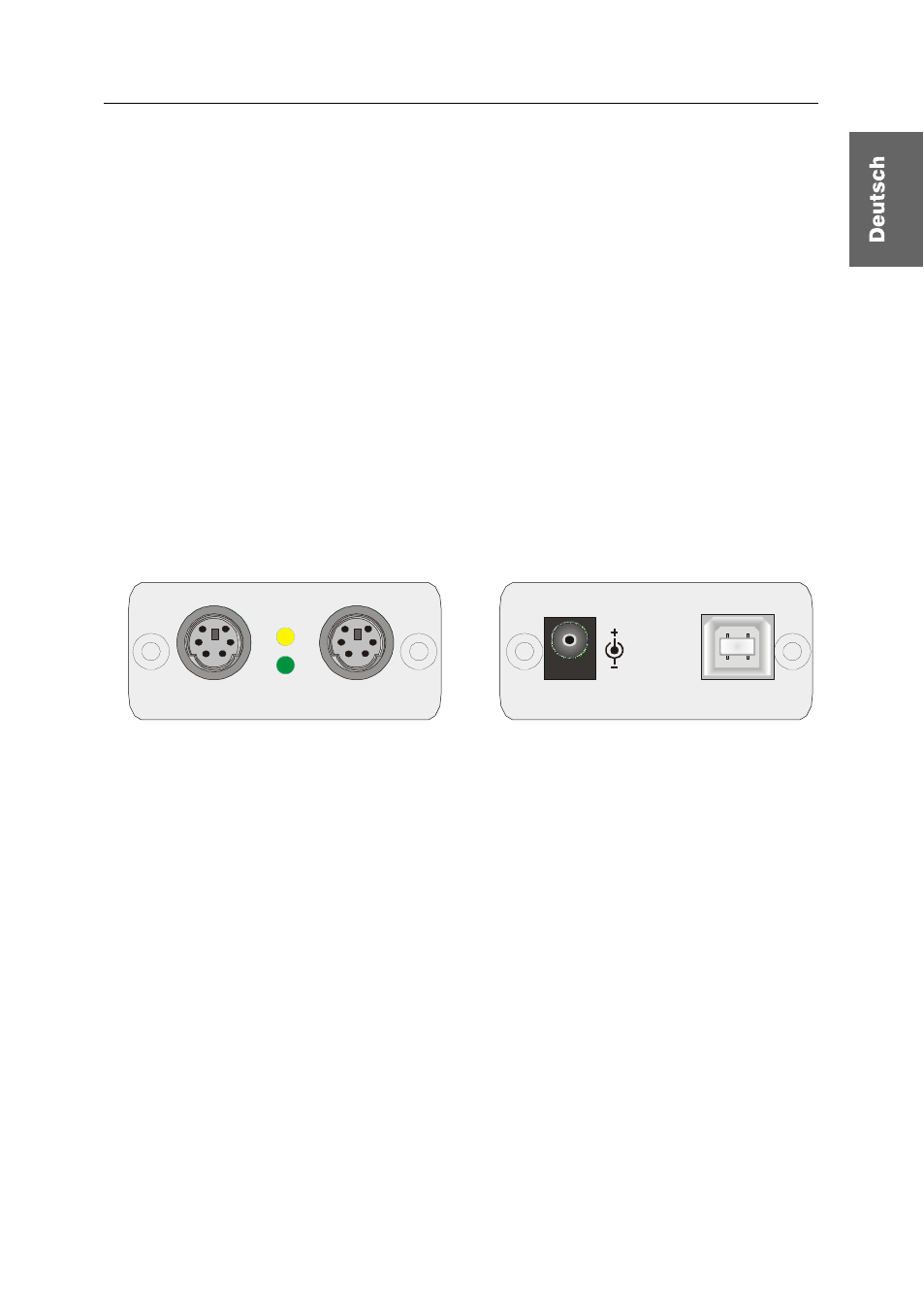

Mouse PS/2 Keyb. PS/2
Status
Active
Abbildung 1 – Frontansicht
CPU In
USB K/M
5V DC/1A
Power
Abbildung 2 – Rückansicht
Nach der Installation des USB-CPU ist das Gerät sofort einsatzbereit.
G&D USB-CPU · 5
