Hoefer SE615 - Handbuch (Seite 15)

5
Montieren Sie die Gradienten-Komponenten.
(Siehe Abb. 5).
A. Schließen Sie alle Ventile Gradient Maker und
setzen Sie ein Rührstab in der Mischkammer, die
mit dem Schlauch-Anschluss-Port.
B. Befestigen Sie ein Ende von einem Stück Schlauch
an den Ausgang des Gradient Maker.
C. Führen Sie das andere Ende des Schlauchs durch
die Schlauchpumpe und verbinden Sie es mit
einem Schlauch-Anschluss.
D. Mit einer zweiten Rohrstück, die Schläuche
Anschluss mit dem roten Einlaßöffnung Befesti-
gung an der Unterseite des Anwenders.
•
p12

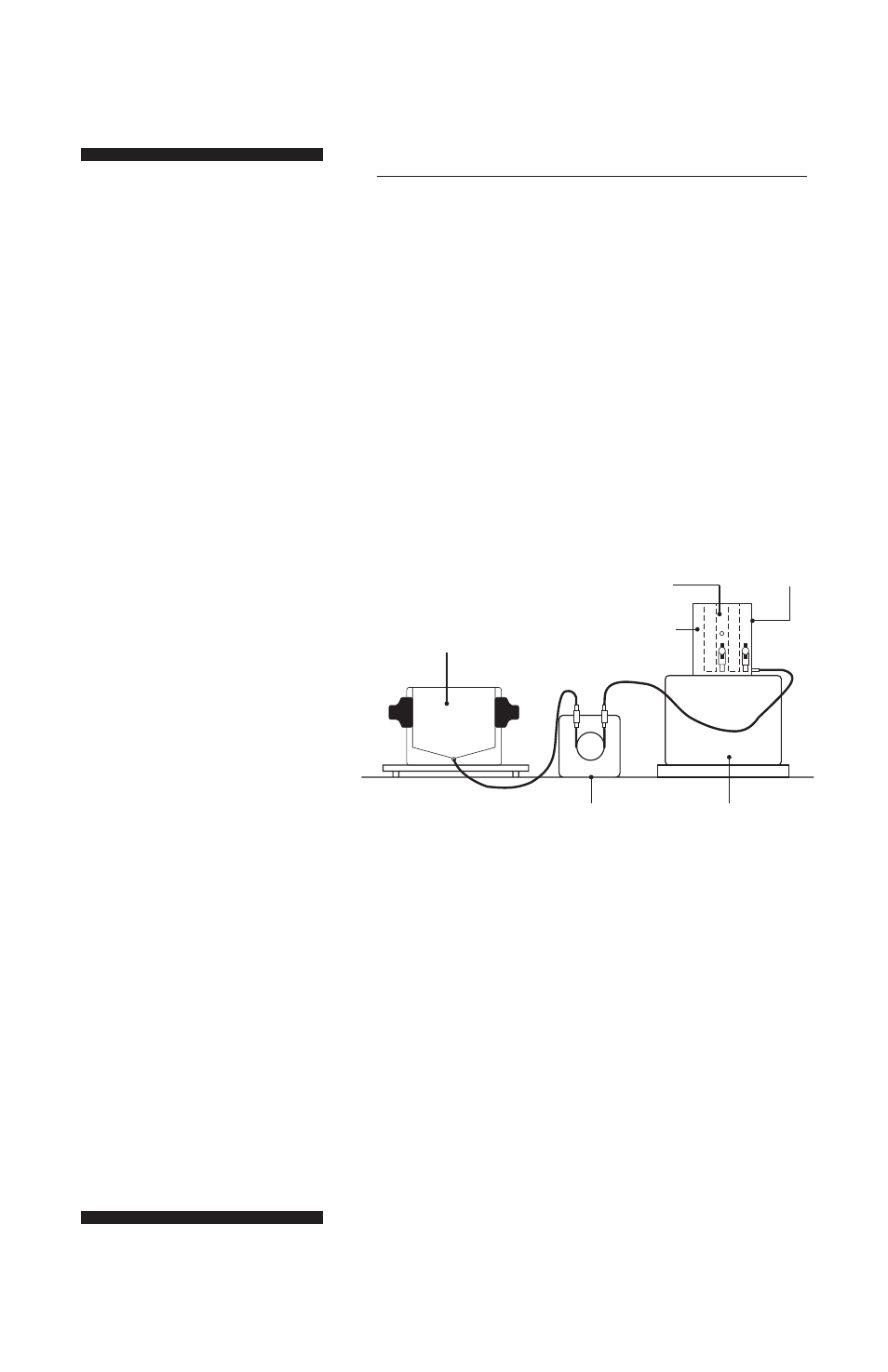

Abb. 5. Gradient Unterstüt-
zungssysteme Verbindungen.
Multiple gel
caster
Schlauchpumpe pump Magnetrührer
Gradient-Maker
Mischkammer
Mischkammer
