HPRXD Short Torch Betriebsanleitung 808891 13
1 – Spezifikationen
Kurzer HPRXD-Brenner mit integriertem Schlauchpaket
Der kurze HPRXD-Brenner mit integriertem Schlauchpaket:
 Weist die gleichen Funktionen auf wie der Standard HPRXD-Brenner, mit 2 Ausnahmen.
 Der Brenner verfügt nicht über die Funktion für ohmsche Abtastung.
 Der Brenner verfügt nicht über eine Schnellkupplung.
 Wird am Verteilerkasten angeschlossen.
 Wird mit einem 2,5 m langen, flexiblen Schlauch geliefert, der Teil des Brenners ist.
 Das Schlauchpaket weist den empfohlenen Mindest-Biegeradius von 10,0 cm auf. Siehe Abb. 2.

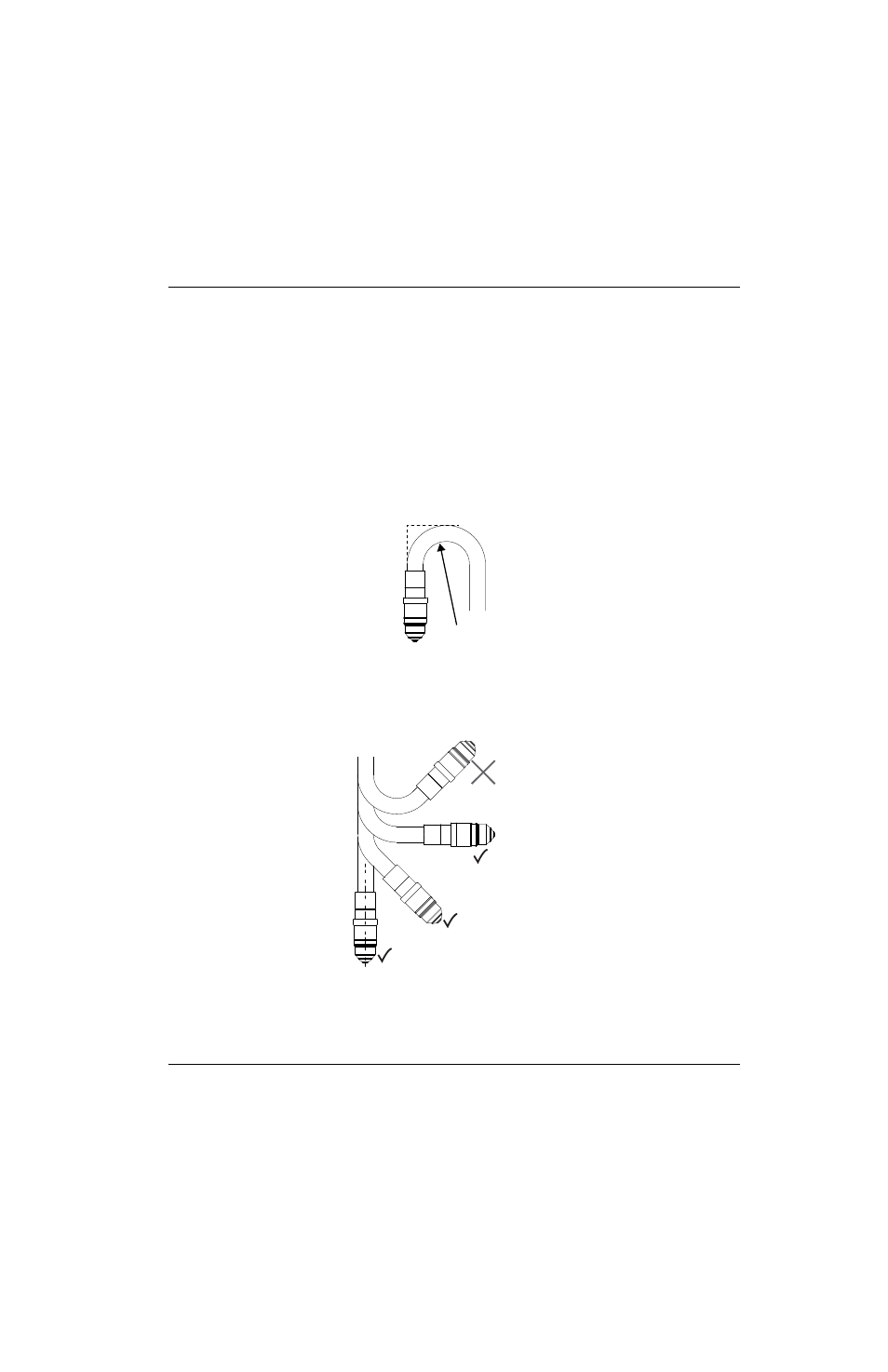

Abb. 2 – Biegeradius
 Das Schlauchpaket ist nicht für zyklische Biegungen über 90° beim Schneiden ausgelegt. Siehe Abb. 3.
Abb. 3 – Biegewinkel beim Schneiden
10,0 cm
90°
45°
0°
Über 90°
