18 HPRXD Short Torch Betriebsanleitung 808891
2 – Installation

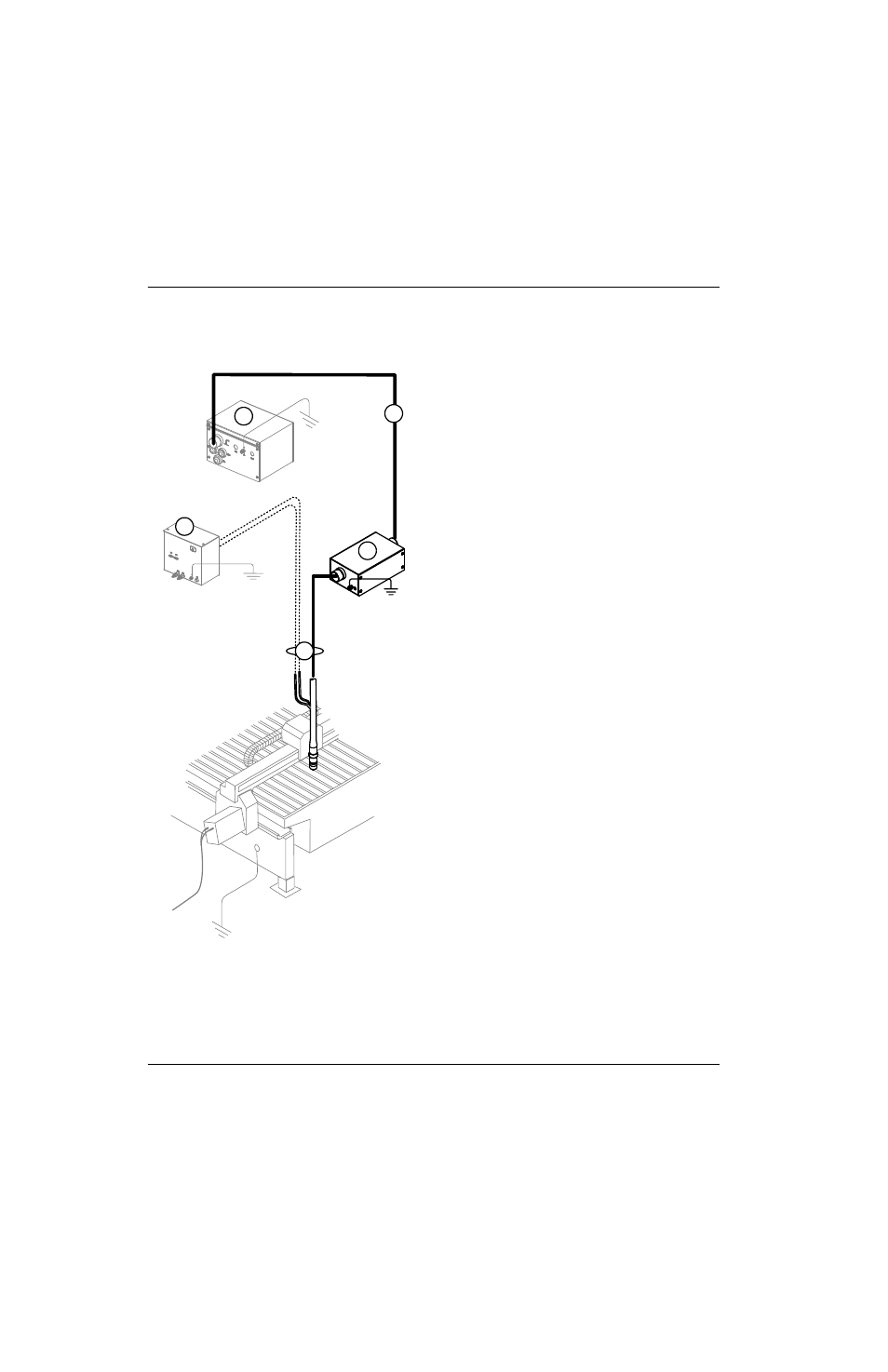

Abb. 6 zeigt, wo der kurze Brenner mit integriertem Schlauchpaket in einer typischen HPRXD-Installation installiert wird.
Abb. 6
1 Dosierkonsole (automatische Gaskonsole)
(abgebildet) oder
Abschaltventil-Baugruppe (manuelle Gaskonsole)
(nicht abgebildet)
2 Zündkonsole
3 Leitung zum Verteilerkasten*
4 Verteilerkasten*
5 Kurzer Brenner mit integriertem Schlauchpaket*
* Neue Baugruppen
1
2 3
4
5
