2 – Installation
3. Schließen Sie die Brennerschläuche an die Abschaltventil-Baugruppe für manuelle Gasanlagen oder an die
Dosierkonsole für automatische Gasanlagen an. Siehe
Abb. 13
VORSICHT!
Die Länge der Schläuche vom Brenner zur Dosierkonsole oder zur Abschaltventil-Baugruppe ist für
die Schnittqualität und die Lebensdauer wichtig. Die Länge der Schläuche nicht ändern.
Das ungeschützte Ende des Plasmagas-Entlüftungsschlauches muss so verlegt werden, dass es den
beim Lochstechen entstehenden Funken nicht ausgesetzt ist, um eine Entzündung und mögliche
Beschädigung des Brennerschlauchpakets zu vermeiden.
1
3
5
6
7
2
5
6
7
2

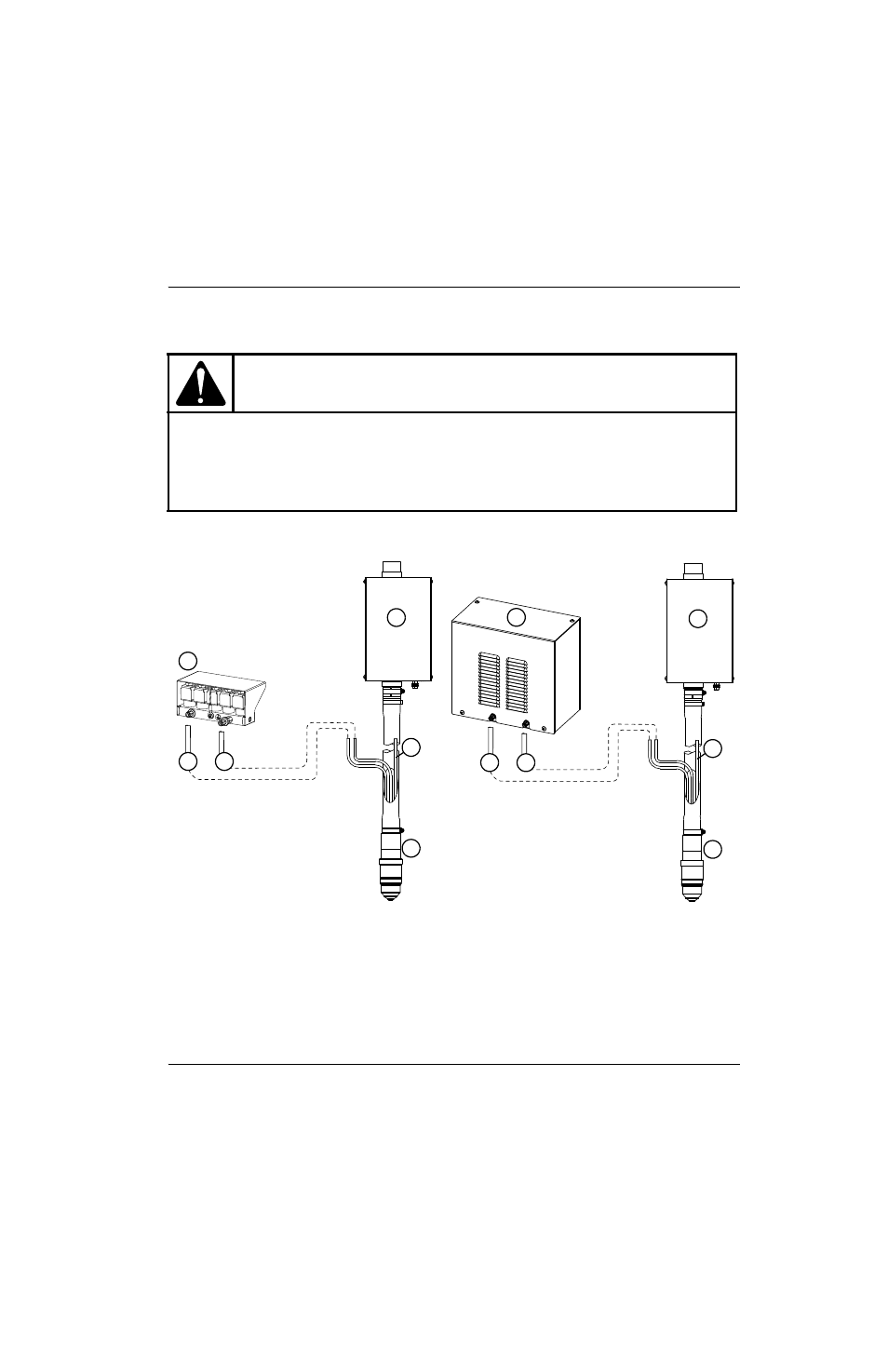

Manuelle Gasanlage
Automatische Gasanlage
4
4
1
Abschaltventil-Baugruppe
2
Verteilerkasten
3
Dosierkonsole
4
Plasmagas-Entlüftungsschlauch (weiß)
5
Kurzer Brenner mit integriertem Schlauchpaket
6
Plasmagasschlauch (schwarz)
7
Sekundärgasschlauch (blau)
