18
Z424
Cap Head Screw M2.6x16mm
Inbusschraube M2.6x16mm
Vis tete cylindrique M2.6x16mm
キャップネジ M2.6x16mm
B028
Ball Bearing 6x10x3mm
Kugellager 6x10x3mm
Roulement 6x10x3mm
ボールベアリング 6×10×3mm
94303
TP. Flat Head Screw M3x8mm (Hex Socket)
Senkkopfschneidschraube M3x8mm (Inbus)
Vis TP tete plate M3x8mm (six pans creux)
T.P. サラネジM3x8mm (六角ソケット)
B030
Ball Bearing 10x15x4mm
Competition Low Friction Kugellager 10x15x4mm
Roulement 10x15x4 ZZ
ベアリング10x15x4 ZZ
Z340
Wheel Screw (Hex Socket) 4-40x14mm
Felgenschraube (Inbus) 4-40x14mm
Boulon roue (six pans creux) 4-40x14mm
ホイールスクリュー (六角ソケット) 4-40x14mm
Z341
Cap Head Screw 4-40x14mm
Inbusschraube 4-40x14mm
Vis tete cylindrique 4-40x14mm
キャップネジ 4-40x14mm
94353
TP. Button Head Screw M3x8mm (Hex Socket)
Flachkopfschneidschraube M3x8mm (Inbus)
Vis TP tete bombee M3x8mm (six pans creux)
T.P. ナベタッピングネジ M3x8mm
For mounting a body with a low front nose.
Bei der Montage von flachen Karosserien.
Pour monter une carrosserie averc un avant bas.
ボンネットの低いタイプのボディに対応。
For quicker handling response.
Für schnellere Umsetzung der Lenkbefehle.
Pour une réponse plus rapide.
走行性能を重視したショックマウント。サーキット走行に適しています。

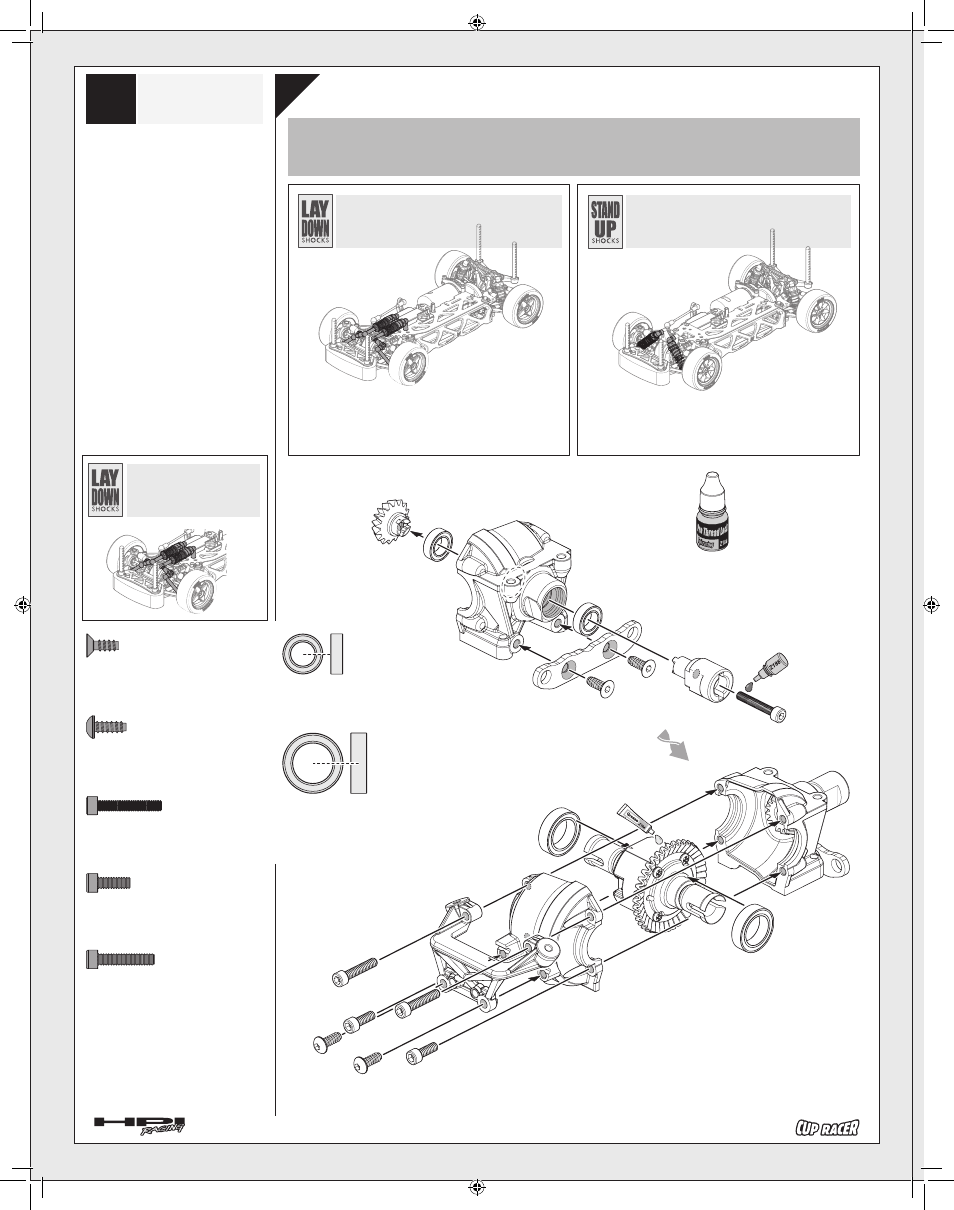

6 Montage du boîtier de pignons avant
フロントギアケースの組立て
Front Gear Case Assembly
Aufbau des vorderen Differentialgehäuses
x2
x2
x1
x2
x2
Open Bag C
Tüte C öffnen
Ouvrir le sachet C
Bag Cを使用します
C
BAG
Choose either lay-down or stand-up shock position according to driving style or body type.
Wählen Sie je nach Fahrstil und Karosserie zwischen stehenden oder liegenden Dämpfern.
Vous pouvez choisir une position à plat ou debout, en fonction du style de pilotage ou du type de carrosserie.
ボディ、走行スタイルに合わせてフロントショックの取付け方法をレイダウンタイプ、スタンドアップタイプから選択して組立てます。
Lay-Down Type
Liegende Dämpfer
Type à plat
レイダウンタイプ
Lay-Down Type
Liegende Dämpfer
Type à plat
レイダウンタイプ
Stand-Up Type
Stehende Dämpfer
Type debout
スタンドアップタイプ
Z186
Pro Thread Lock (Red)
Schraubensicherungslack (Rot)
Frein à filet pro (Rouge)
ネジロック剤(レッド)
86998
86992
94303
94303
Z424
B028
B028
85284 ❸
85281
85278 ❶
85267 ❷
B030
B030
Z340
94353
94353
Z341
Z341
Z340
x2
x2
Gear Differential
Kegeldifferential
Differentiel pignons
ギアデフ
