2. Installation
2.2 Netzstecker montieren
Die Montage des Schukosteckers, bzw. der Anschluss des Varyscans an die Strom-
versorgung (230 Volt, 50 Hertz), muß von einem autorisierten Fachmann durchge-
führt werden.
2.1 Leuchtmittel einsetzen/wechseln
Leuchtmittel: OSRAM Baby-SharXS - HTI 250W/D5/80

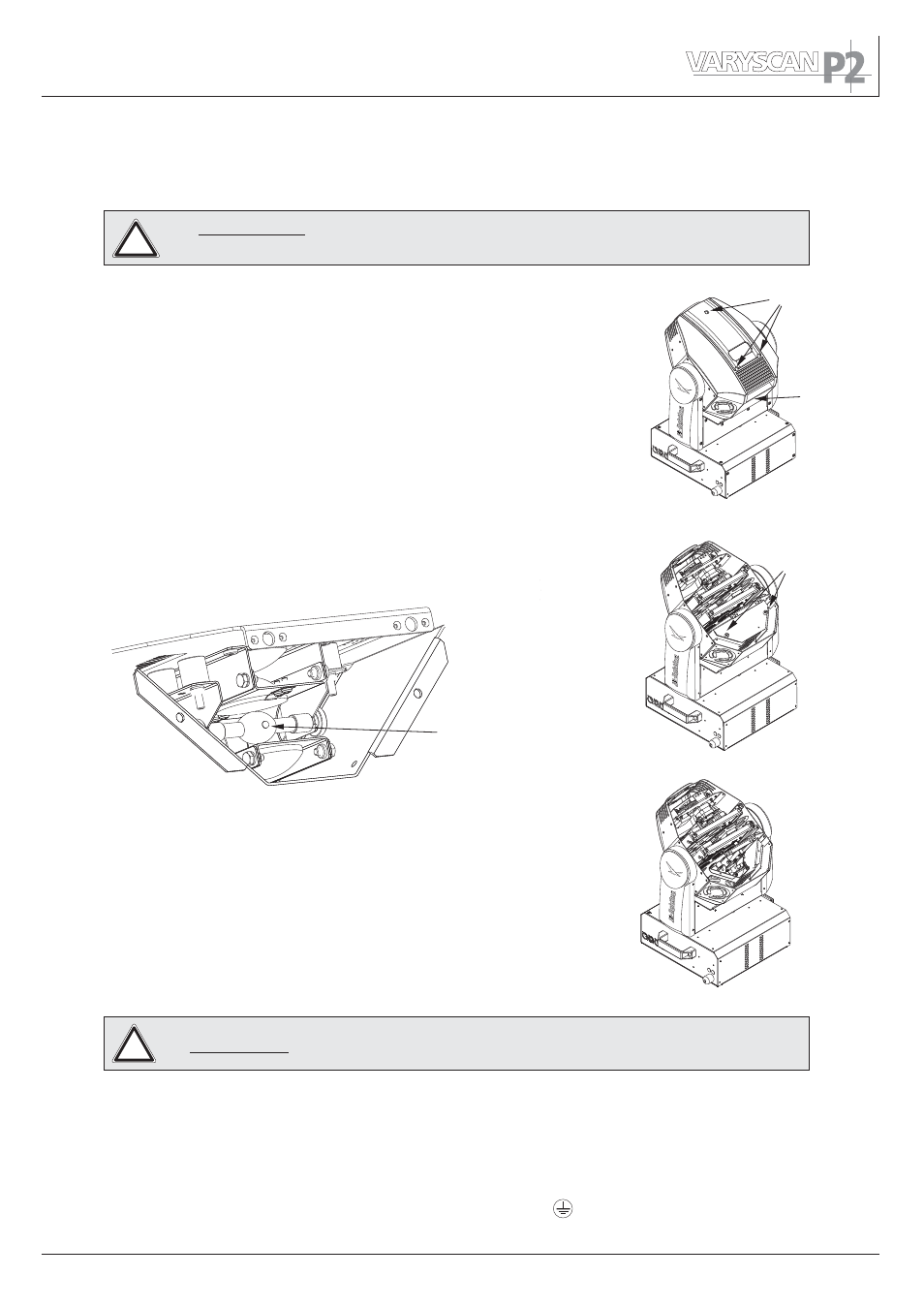

Am Aufdruck Nr. 1 erkennen Sie die Oberseite des Kopfes (Top).
Drehen Sie die 3 Schrauben Nr. 2 eine halbe Umdrehung nach
links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr. 3 und nehmen
den Deckel ab.
Nun können Sie das Leuchtmittel in die Fassung einsetzen.
Achten Sie darauf, daß der Pumpstengel an dem Leuchtmittel
nach oben zeigt, siehe Skizze.
Achten Sie darauf, den Lampenkolben nicht mit bloßen
Händen zu berühren. Immer nur am Sockel (Metall)
anfassen.
braun Phase
“L”
blau Nulleiter
“N”
grün/gelb Schutzleiter
1
2
3
Pumpstengel
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen!
!
ACHTUNG: Nur von einem Fachmann durchführen lassen!
!
