Varyscan
®
6 575HMI
- 16 -
Technische Daten Technische Daten

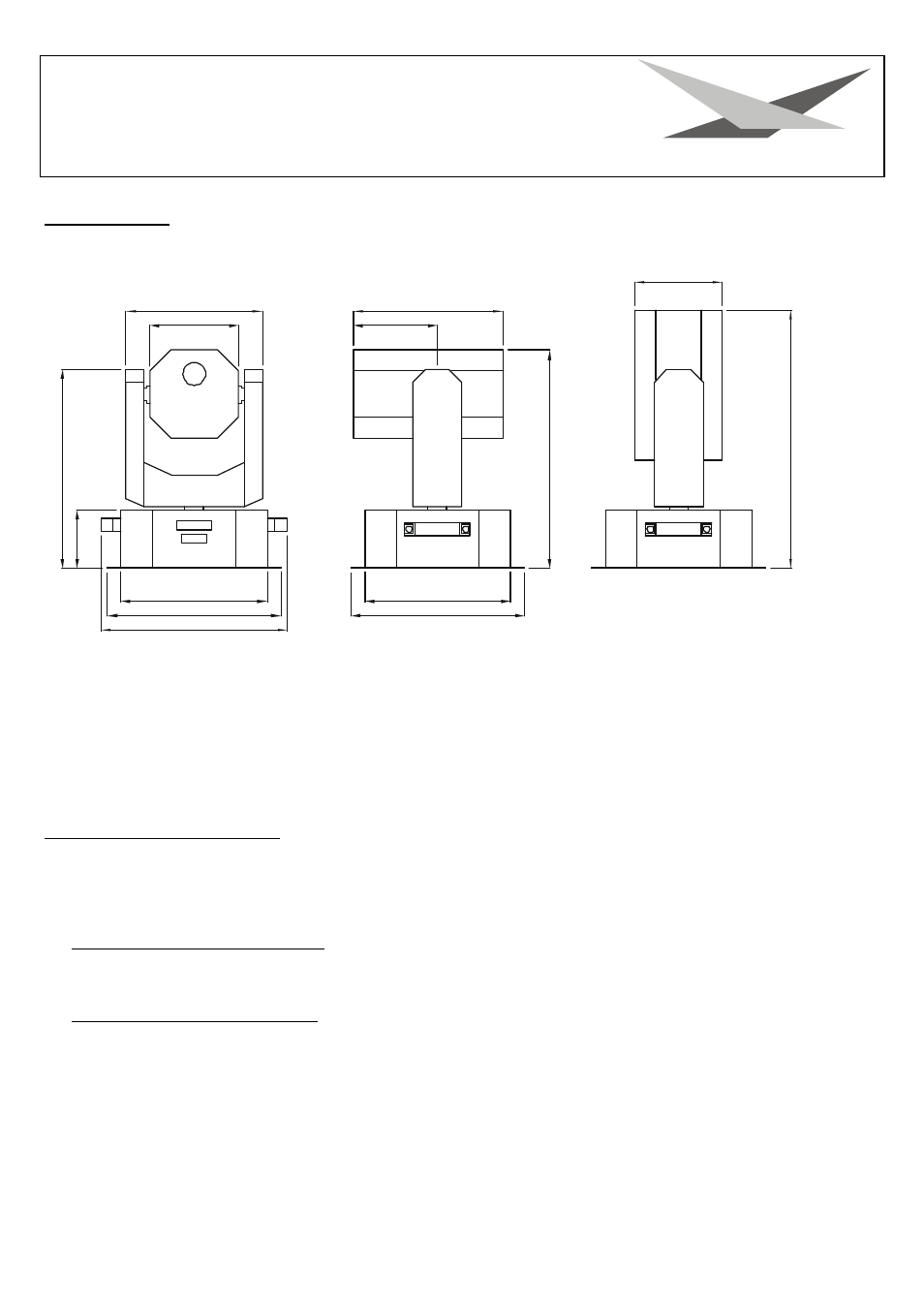

Maße:
Gewicht: 20 Kilo
Leistungsaufnahme: ca. 900VA
Netzspannung: 230V 50Hz 3,9A kompensiert
Brenner: Osram 575 HMI
Sicherung 1 Brenner: 8 Ampere träge (5*20)
Sicherung 2 Elektronik: 4 Ampere träge (5*20)
Sicherung 3 Platine 12V 6,3 Ampere träge (5*20)
Sicherung 4 Platine 24V 4 Ampere träge (5*20)
Epromwechsel / Software Update Epromwechsel / Software Update
Um die Eproms zu wechseln gehen Sie wie folgt vor:
Entfernen Sie die Bodenplatte des Projektors, indem Sie die vier Gummifüße und die Schutzleiterschraube entfernen.
Ebenso entfernen Sie am Kopf des Projektors das Objektivblech indem Sie die 11 Kreuzschlitzschrauben um das Blech
herum entfernen.
1. Displayplatine im Fuß des Projektors
Nach dem Entfernen der Bodenplatte können Sie auf der Displayplatine mittig das Eprom erkennen. Tauschen Sie dieses
gegen Ihr neu erhaltenes Eprom aus.
2. Effektplatine im Kopf des Projektors
Nach dem Entfernen des Objektivbleches können Sie mittig unterhalb der Shutter / Dimmerklappen das Eprom für die
Effektplatine erkennen. Tauschen Sie auch dieses gegen Ihr neu erhaltenes Eprom aus.
Achtung: Achten Sie auf die Polarität der Eproms!!
(Die Einbuchtung am Eprom muß in die gleiche
Richtung zeigen wie die Einbuchtung an der IC-Fassung)
Schließen Sie nun den Fuß bzw. den Kopf des Projektors mit den dafür vorgesehenen Blechteilen. Stecken Sie jetzt Ihren
Varyscan
® ein und testen Sie bitte alle Funktionen.
174
310
45
2
12
2
41
2
303
360 303
360
386
53
5
183
283
182
