Teil 2 - Einsatz des Marquis JM60/JM120
Anschlußmöglichkeiten
Verbindungen
Der JM60 und JM120 beinhaltet die nötigen Optionen, um den verschiedensten Einsatzmöglichkeiten gerecht zu werden. Die nachfolgenden
Abbildungen geben Ihnen eine Übersicht der verschiedenen Verbindungsmöglichkeiten.

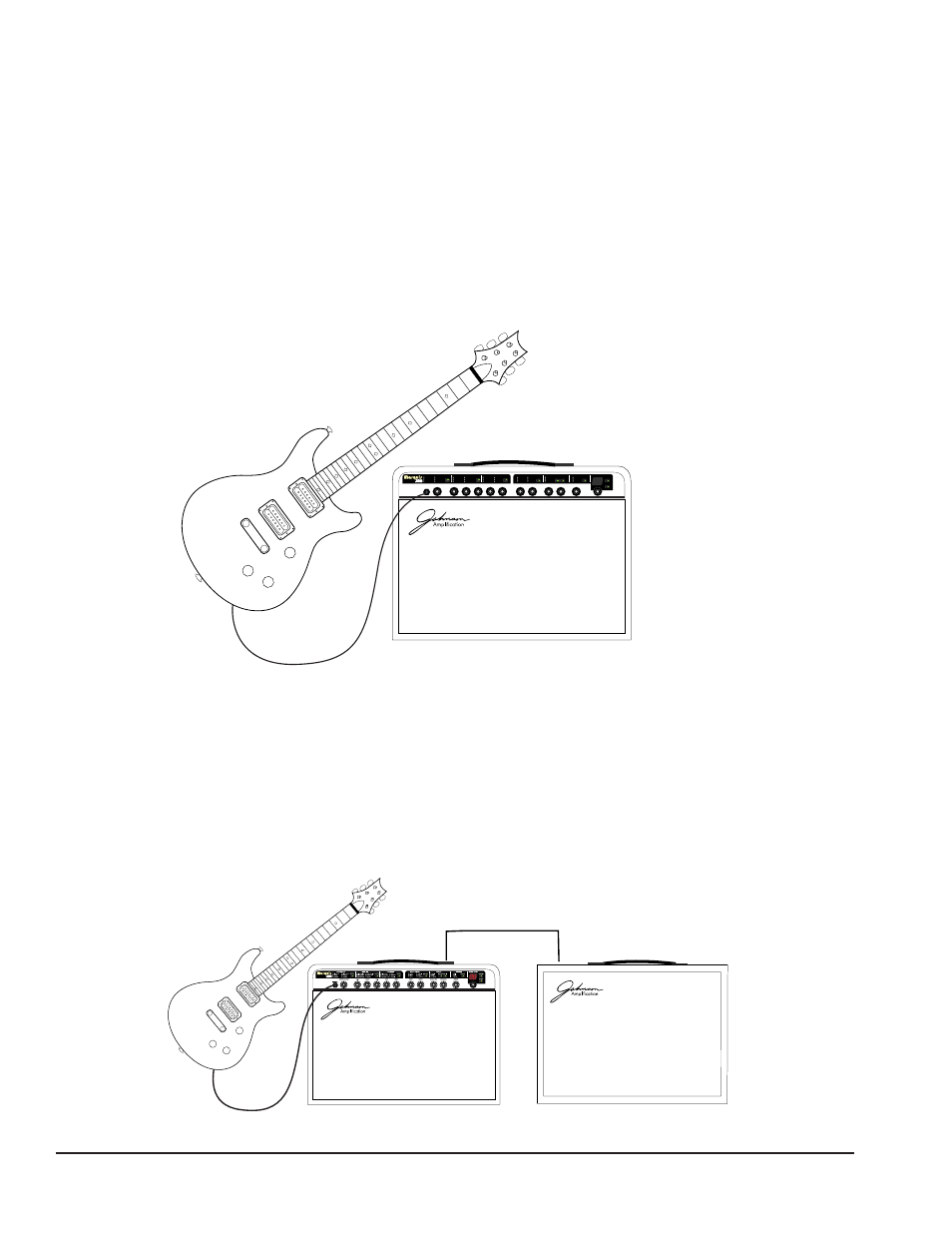

Plug and Play
Der JM60/JM120 ist nach dem Kauf sofort einsatzfähig. Schließen Sie einfach Ihre Gitarre an die Inputbuchse. Sie werden tolle Klänge
erzielen. Es handelt sich hier um einen Monoeingang. Weitere Möglichkeiten stehen Ihnen zur Verfügung.
Stereo-Betrieb
Der Stereo-Betrieb verleiht mehr Textur und Ihrem Instrument einen Lush Klang. Ein externer Lautsprecheranschluß ist auf der Rückseite
des JM60. Es handelt sich um einen verstärkten Ausgang, der zusätzliche 60 Watt liefert. An ihn kann ein Lautsprecher, wie z.B. der J112
angeschlossen werden. Sobald hier ein Lautsprecher angeschlossen wird, schaltet der JM60 automatisch in den Stereo Modus um, und
verleiht Ihren Klängen Stereoeffekt.
WARNUNG: DER EXTERNE LAUTSPRECHER MUß EINE MINDESTIMPEDANZ VON 8 OHM AUFWEISEN.
Der JM120 operiert von Haus aus im Stereo-Modus, verfügt daher nicht über die Option einen Lautsprecher anzuschließen.
