JUNG ENET-SERVER Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
eNet-Server
eNet
eNet-Server
Art.-Nr. : Steckernetzeil 12V
Art.-Nr. :
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

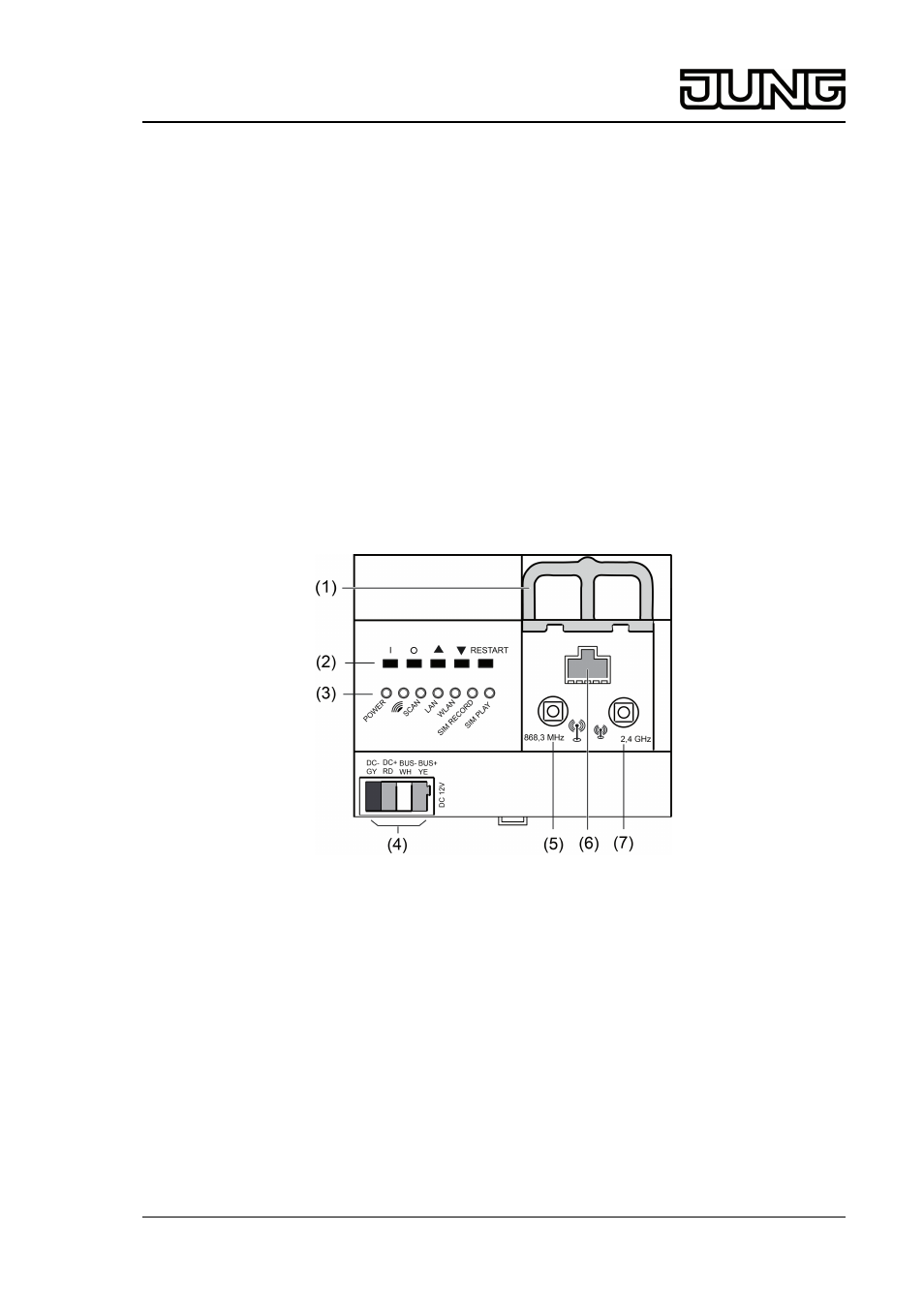

Bild 1: Frontansicht eNet-Server
(1) Schieber zur Arretierung der Antennenleitung
(2) Tasten für Handbedienung und Restart
(3) LEDs
(4) Anschluss Busleitung
(5) Buchse für externe eNet-Antenne
(6) RJ45-Buchse für Ethernet-Anschluss
(7) Buchse für externe WLAN-Antenne
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems.
Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe
Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht.
1/8
82580523
J:0082580523
15.04.2014
