JUNG FMA1561.07AL Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
LM Kurzhubtaste mit Funkempfänger
eNet
LM Kurzhubtaste mit Funkempfänger
Art.-Nr. :
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Das Gerät ist nicht zum Freischalten geeignet. Auch
bei ausgeschaltetem Gerät ist, je nach verwendetem Einsatz, die Last nicht galvanisch
vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

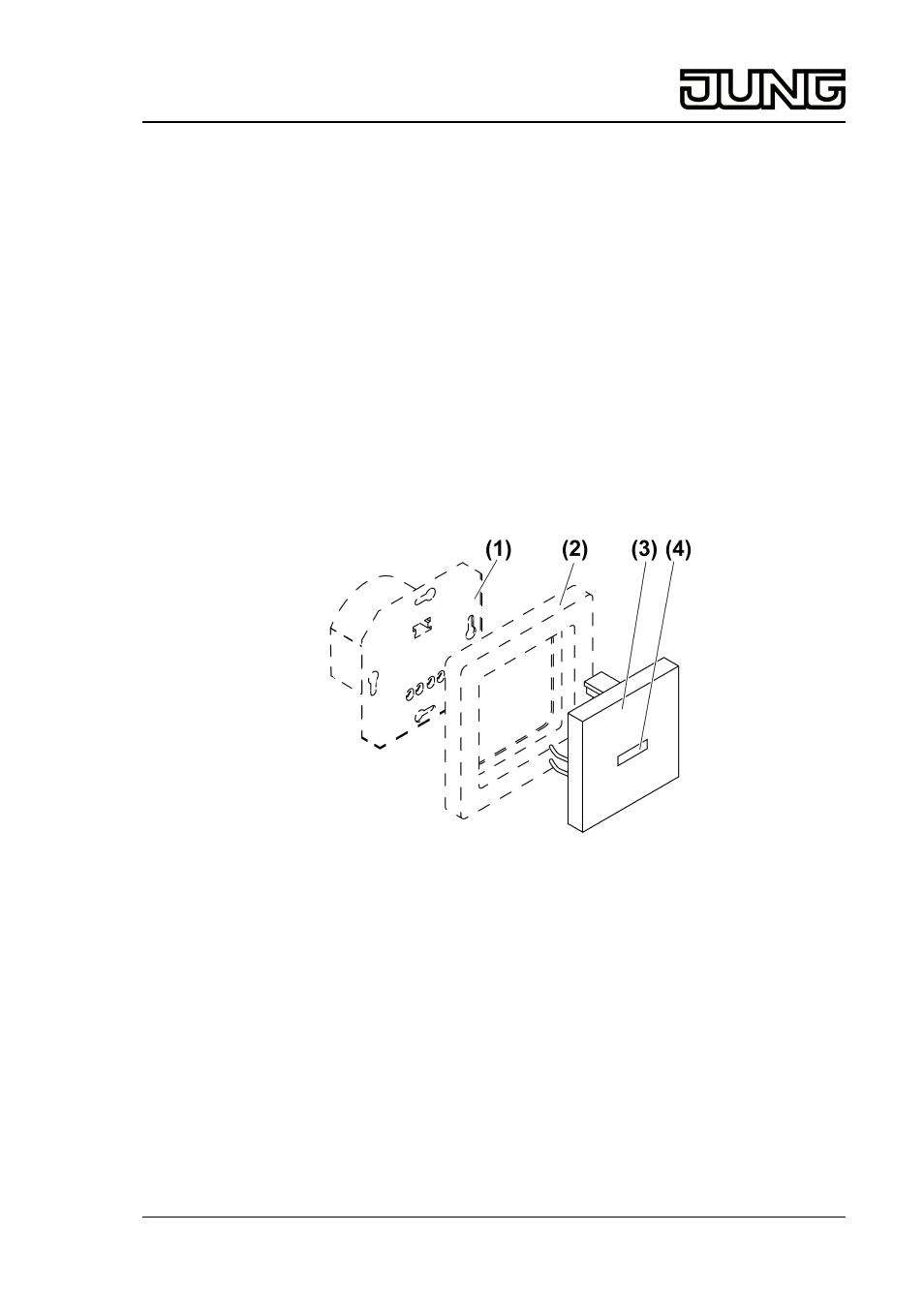

Bild 1: Geräteaufbau
(1) UP-Einsatz
(2) Rahmen
(3) Funk-Taste
(4) Status-LED
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems.
Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe
Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht.
Die Reichweite eines Funksystems hängt von verschiedenen äußeren Gegebenheiten ab. Mit
der Wahl des Montageortes kann die Reichweite optimiert werden.
Dieses Gerät entspricht den Anforderungen der R&TTE Richtlinie 1999/5/EG.
Konformitätserklärung und weiterführende Informationen zum eNet-System finden Sie auf
unserer Internetseite.
1/10
32582703
J:0082582703
14.03.2014
