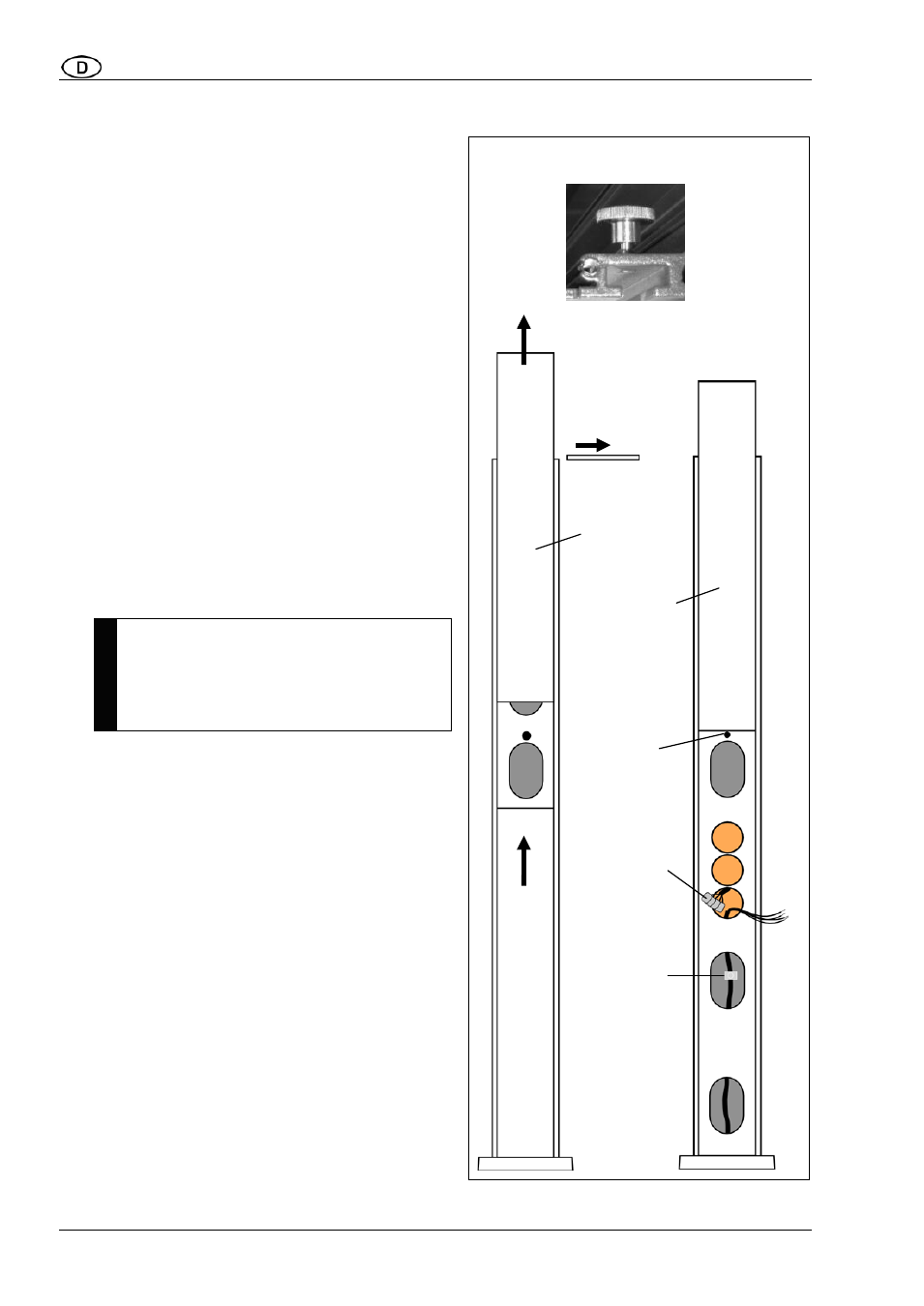

Säule öffnen und Installation
1. Drehen Sie die 4 Schrauben im Säulendach
mit Hilfe des mitgelieferten Sechskant-
Winkelschraubendrehers heraus.
2. Legen Sie das Säulendach auf einem sau-
beren Untergrund ab.
Achten Sie darauf, dass die Schrauben
und die Gummiringe unter den Schrau-
ben nicht verloren gehen!
3. Lösen Sie die beiden Rändelschrauben, die
sich innen an der Säulenoberkante befin-
den, um die oberen Rückwand freizugeben.
4. Schieben Sie die obere Rückwand nach
oben heraus. Legen Sie ihn auf einem sau-
beren Untergrund ab.
5. Lösen Sie die beiden Rändelschrauben, die
sich innen in Höhe der Oberkante der unte-
ren Rückwand befinden. Dazu müssen Sie
durch das ovale Loch greifen.
6. Schieben Sie die untere Rückwand nach
oben, bis über dem ovalen Loch ein kleiner
Gewindestift sichtbar wird.
!
Sichern Sie diese Rückwand.
Drehen Sie den Gewindestift mit einem
kleinen Schraubendreher soweit her-
aus, dass diese Rückwand nicht mehr
herab rutschen kann!
7. In einer der Anschluss-Hohlwanddosen eine
Öffnung für das bauseitige Anschlusskabel
ausbrechen.
Führen Sie das bauseitige Anschlusskabel
durch den Ausbruch der Hohlwanddose zu
den Verbindungsklemmen.
8. Fixieren Sie das Kabel mit der Schelle
(steckbares Teil, beiliegend).
9. Schließen Sie die Adern an die Verbin-
dungsklemmen gemäß Kennzeichnung an
den Klemmen an.
Anmerkung:
Bei Kommunikationssäulen mit zusätzlich ein-
gebauten Funktionseinheiten bitte Produktin-
formation der jeweiligen Funktioneinheit beach-
ten!
Rändelschrauben
Säulendach
Verbin-
dungs-
klemmen
Gewinde-
stift
Schelle, Zu-
gentlastung
Obere
Rückwand
Untere
Rückwand
