5
Säule schließen
1. Schrauben Sie den Gewindestift ein, bis er bündig abschließt und schieben sie
die untere Rückwand bis zum Anschlag nach unten.
Rückwand mit den beiden Rändelschrauben fixieren.
2. Führen Sie die obere Rückwand ein und schieben Sie ihn nach unten, bis er gut
mit der unteren Rückwand abschließt.
Rückwand mit den beiden Rändelschrauben fixieren.
3. Befestigen Sie das Säulendach mit den 4 Schrauben.
Legen Sie die Gummiringe unbedingt wieder ein, um das Eindringen von
Wasser an dieser Stelle zu verhindern!
Inbetriebnahme
• Installieren Sie die Geräte der Anlage vollständig.
• Prüfen Sie die a-, b- und P-Ader (ggf. V1, V2 und M) auf Kurzschluss.
• Schalten Sie die Netzspannung ein.
Folgende Funktionen stehen ohne weitere Programmierung zu Verfügung
- Sprechverbindung von den Innenstationen zur Außenstation
- Türöffnerfunktion
- Lichtschalten

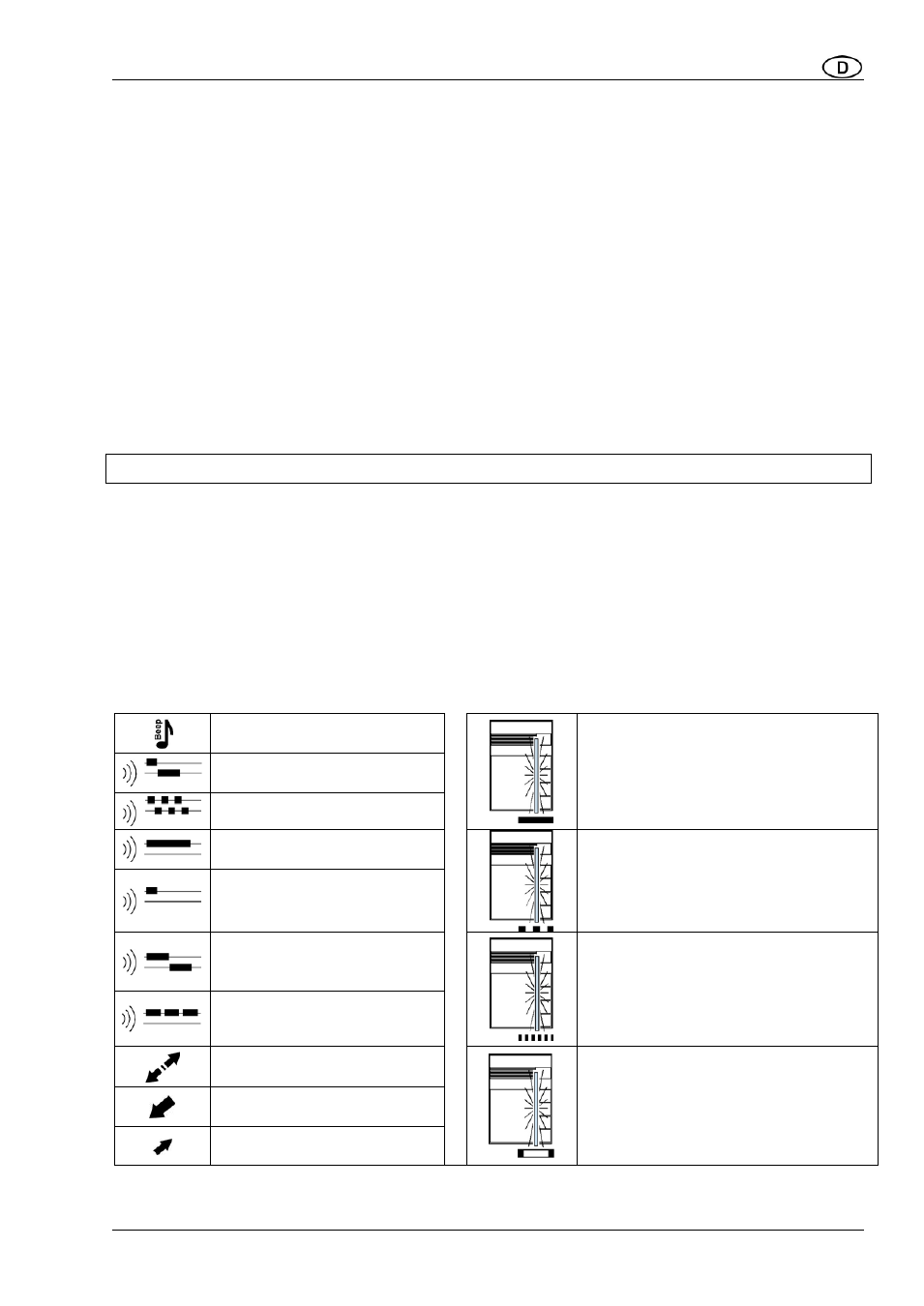

Legende akustische und optische Signale, Tastendruck
positiver Quittungston Namensschildbeleuchtung An
negativer Quittungston (Taste
bereits programmiert)
Rufton (aus Programmier quit-
tung)
Prog2-Ton (Programmieren der
2. Seriennummer beginnt)
Namensschildbeleuchtung blinkt:
Programmiermodus
0,5 s An / 0,5 s Aus
NoProg-Ton (Programmierung
wird gelöscht, wenn Taste jetzt
losgelassen wird)
ProgSperr-Ton Namensschildbeleuchtung blinkt schnell:
Parametermodus
0,125 s An / 0,125 s Aus
Besetzt-Ton
Taste kurz drücken (ca. 1s)
und loslassen
Namensschildbeleuchtung blitzt:
Fehlermodus
0,175 s An / 0,825 s Aus
Taste drücken, bis ...
Taste loslassen
