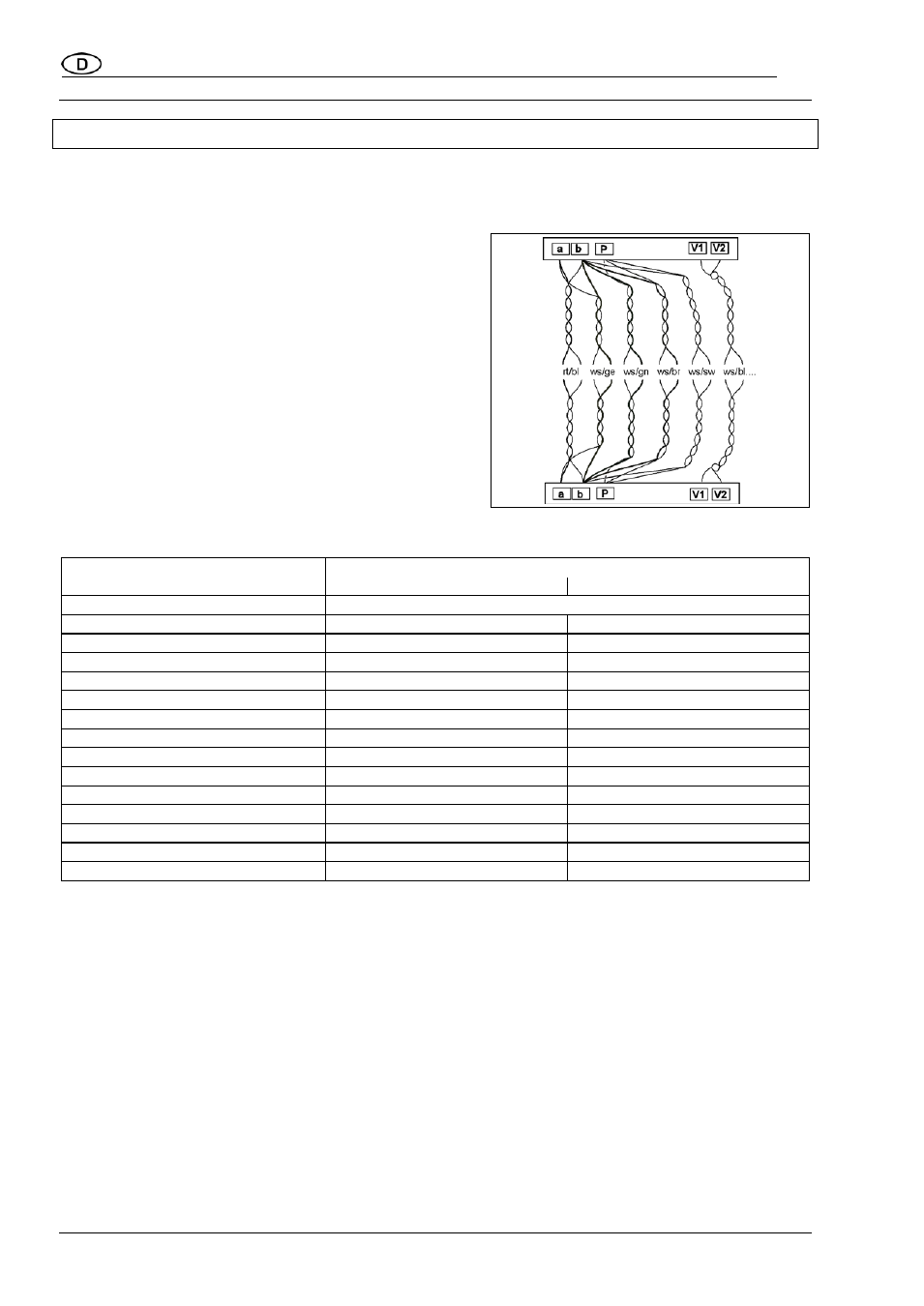

Allgemeines zur Leitungsführung in TKM-Audioanlagen
Die Leitungsführung wird durch die baulichen Gegebenheiten bestimmt und ist nur durch
seine Länge begrenzt.
• Bei Wahl der Kabellänge beachten: der Schlei-
fenwiderstand darf max. 20 Ω betragen (Tabelle)
• Zur Einhaltung des max. zulässigen Schleifen-
widerstandes kann der Adernquerschnitt ver-
doppelt werden, das heißt, für eine Ader werden
zwei Leitungen verwendet (Abbildung). Die Lei-
tungen sind zu verdrillen.
• bei Verwendung geschirmter Leitungen: Schir-
mung miteinander verbinden und beim Versor-
gungsgerät einseitig auf Masse (b-Ader) legen
• strang- oder sternförmige Verdrahtung
Tabelle: Schleifenwiderstände
Leitungslänge in m
Leitungsdurchmesser
0,6 mm
0,8 mm
Schleifenwiderstand
in Ω
10
1,22
0,69
20
2,45
1,38
30
3,67
2,07
40
4,90
2,76
50
6,12
3,44
60
7,35
4,13
70
8,57
4,82
80
9,80
5,51
90
11,02
6,20
100
12,24
6,89
150
18,37
10,33
200
24,49
13,78
250
17,22
300
20,66
