JUNG TKISACM514 - Handbuch (Seite 35)

35

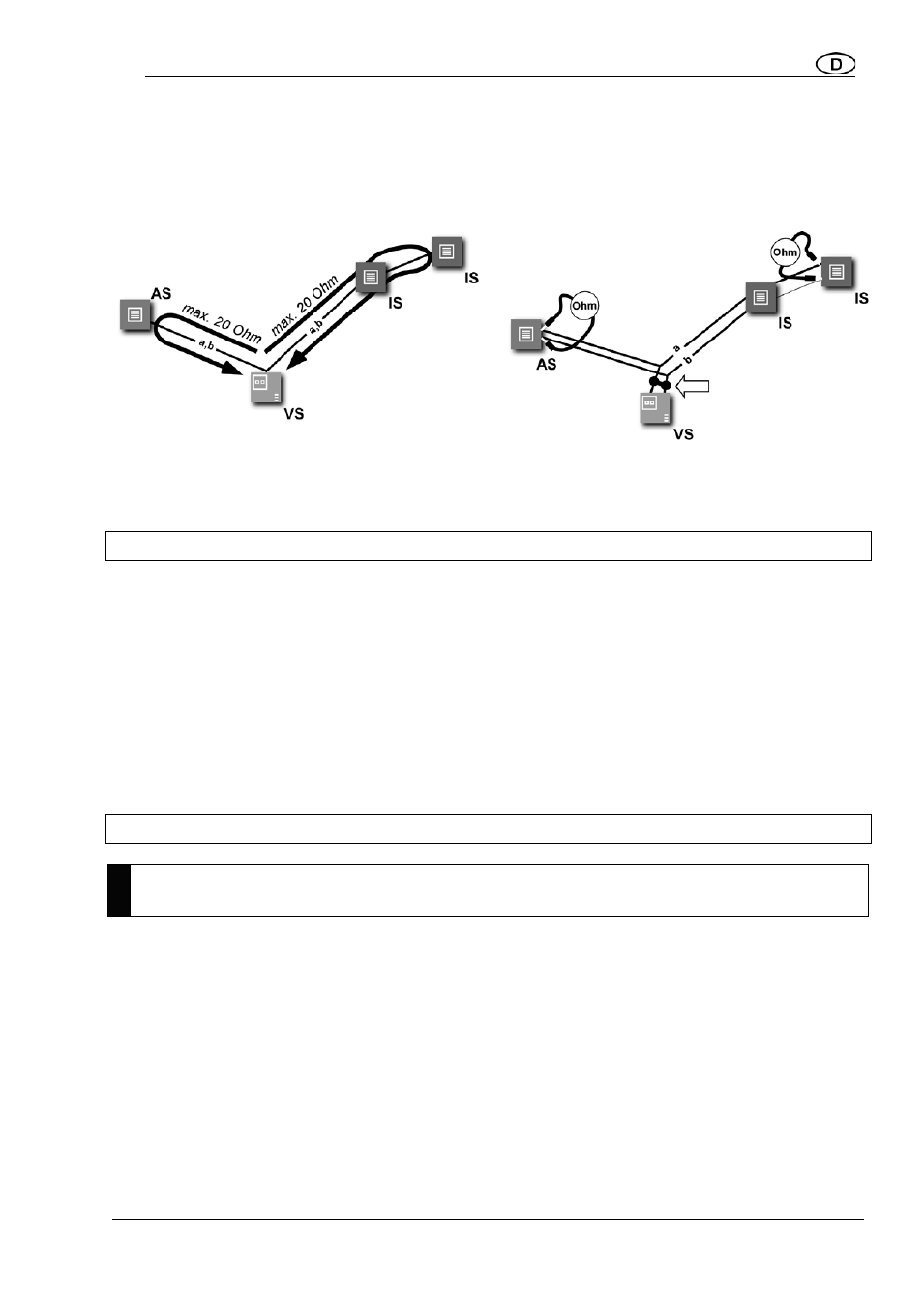

Schleifenwiderstand Prinzip Schleifenwiderstand Messung
Regel:
Kein TCS:BUS-Gerät darf jeweils weiter als 20 Ohm
vom Versorgungs- und Steuergerät entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht und
können angeschlossen bleiben.
20 Ohm:
160 m Leitungslänge AS-VS (IS-VS) bei 0,6 mm
Durchmesser
300 m Leitungslänge AS-VS (IS-VS) bei 0,8 mm
Durchmesser
AS. Außenstation
IS: Innenstation
VS: Versorgungs- und Steuergerät
Technische Daten
Versorgungsspannung: +24 V DC ± 8 % (Versorgungs- und Steuergerät)
24 V (a-b) / 26 V (P-b) in Ruhe
Eingangsstrom 3-Draht: I(a) = 0,1 mA, I(P) = 6,5 mA in Ruhe
Max. Eingangsstrom: I(Pmax) = 32,5 mA
Schutzklasse: III
Zulässige Umgebungstemperatur: 0 °C bis 40 °C
Betriebsfeuchte: 0 bis 93 % r. h., keine Betauung
Montagehöhe: Empfehlung 1,50 m
Reinigung
!
Vermeiden Sie das Eindringen von Wasser in das Gerät!
Verwenden Sie keine scharfen und kratzenden Reinigungsmittel!
Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.
Stärkere Verschmutzungen entfernen Sie mit einem milden Haushaltsreiniger.
a, b hier
kurzschließen
