Funk-Management Funk-Universalsender
Art.-Nr.: 20 FP
1.2. Funktion: Taster, 1Kanal (Ein / Aus)
Der Funk-Universalsender sendet die Schaltbefehle (Ein, Aus) für einen
Kanal. Die Ansteuerung der Eingänge erfolgt durch zwei unabhängige
Tast-Befehle, z.B.: mit Wipptaster (2x Schließer).
1.3. Funktion: Jalousie
Der Funk-Universalsender sendet die Jalousie-Steuerungsbefehle für
einen Kanal. Die Ansteuerung der Eingänge erfolgt durch externe
Schaltkontakte von einem Jalousie-Schalter bzw. Motor-Steuerungs-
Einsatz.
2. Montage
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Keine Motoren parallel zum Funk-Sender schalten !
Der Funk-Universalsender
c
wird in einer Gerätedose nach DIN 49073
hinter einem UP-Einsatz
2
montiert (Empfehlung: 60 mm tiefe
Schalterdose).
L
Bei Anwendungen ausserhalb der UP-Dose achten Sie auf
ausreichende Berührungssicherheit, z.B. Einbau in AP-Verteiler-
Dose.

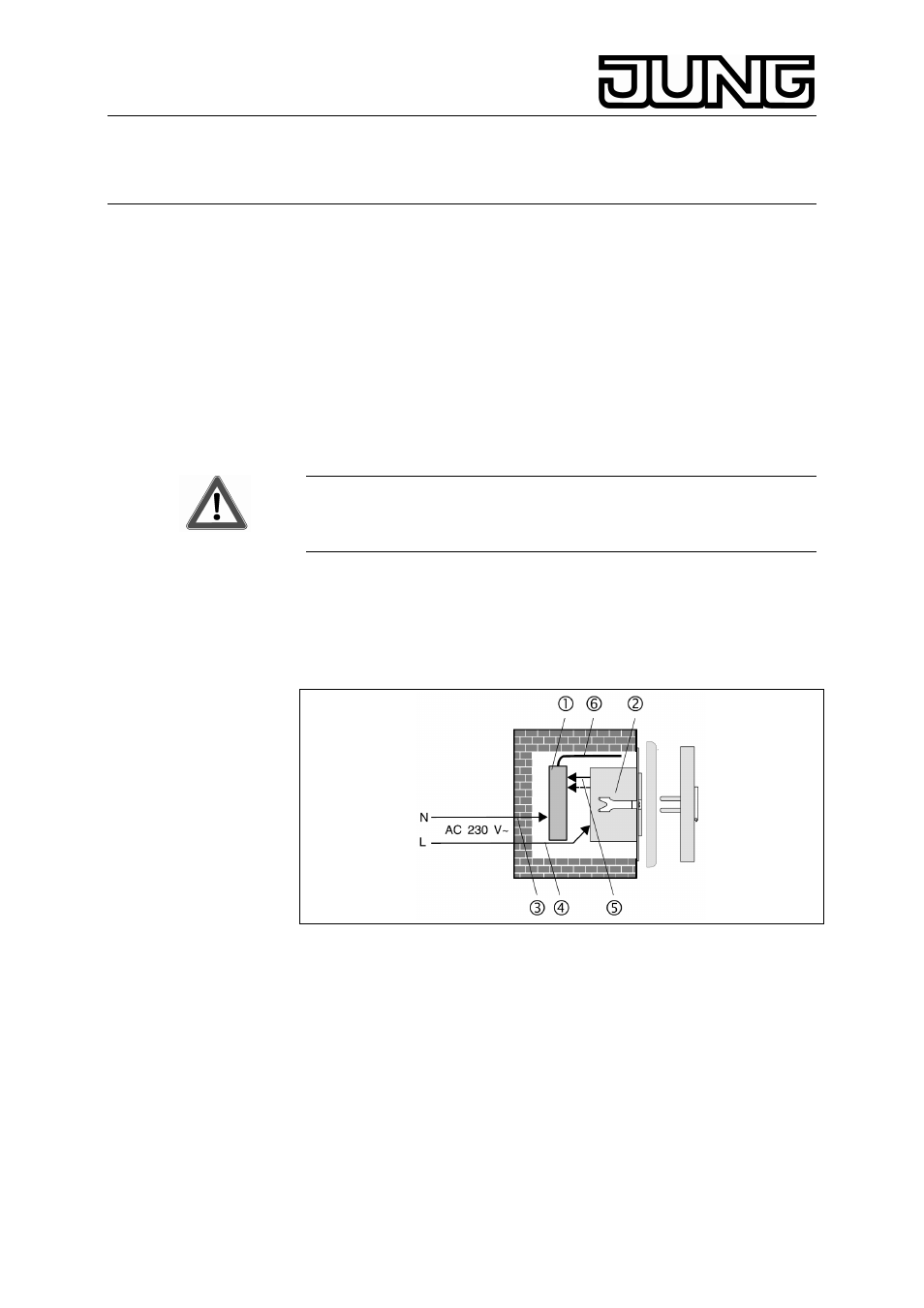

3. Installation
1. Funktion wählen, siehe „Einstellung“.
2. Funk-Universalsender (blaue Leitung) mit Neutral-Leiter N der
Netzspannung (AC 230 V~) verbinden
3
3. UP-Einsatz mit Phase L der Netzspannung verbinden
f
4. Schaltsignal von Kanal 1 (schwarze Leitung) bzw. Kanal 2 (braune
Leitung) mit UP-Einsatz verbinden
g
,
z.B.: Serienschalter.
