Funk-Management Funk-Universalsender
Art.-Nr.: 20 FP
6. Funktion: Schalter, 2Kanal

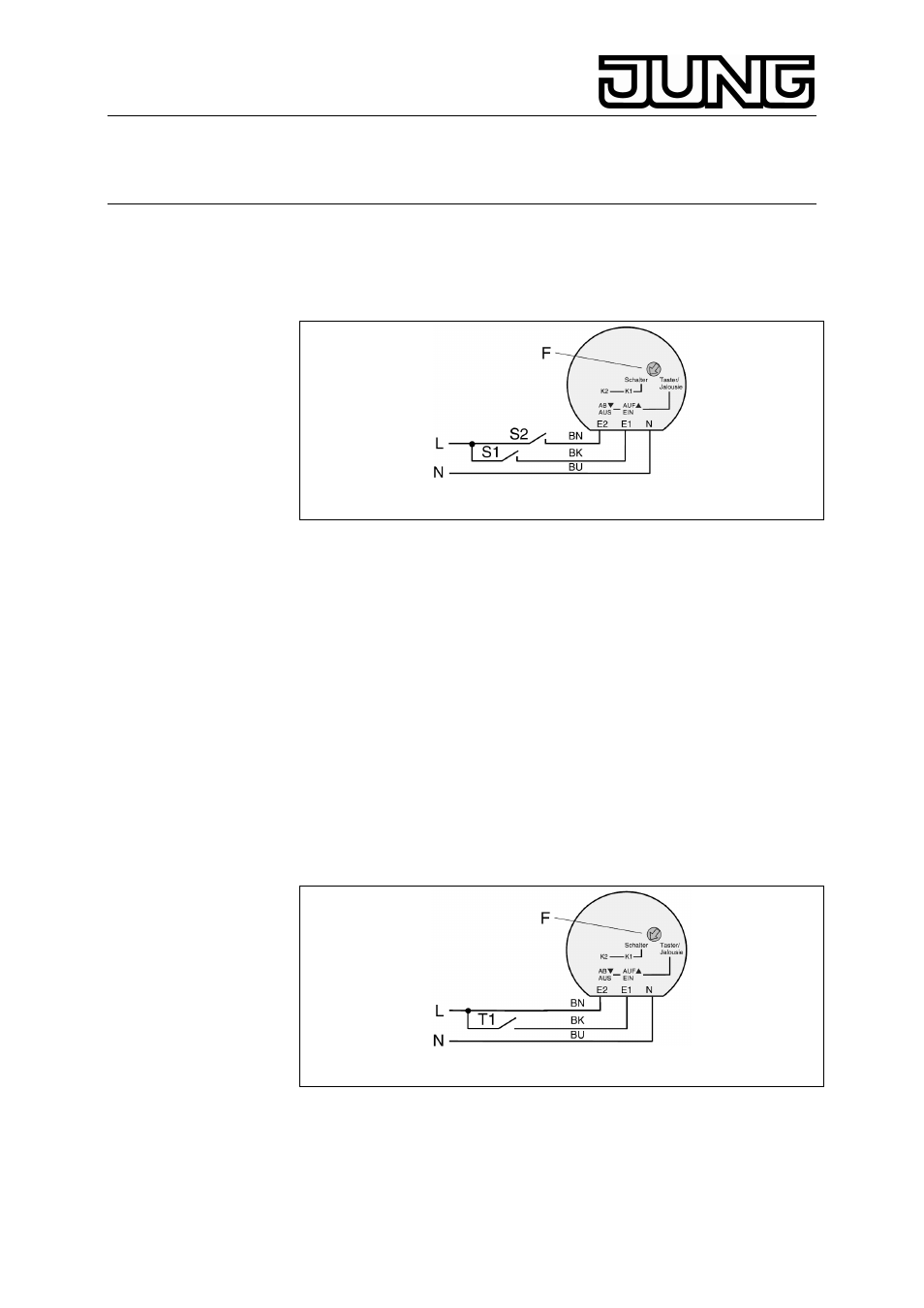

Drehschalter F auf Stellung „Schalter“ stellen Anschluss mit Schalter
(Schließer) gemäß Bild A1
Bild A1
• S1 schließen Î Kanal 1 = ein
• S1 öffnen
Î Kanal 1 = aus
• S2 schließen Î Kanal 2 = ein
• S2 öffnen
Î Kanal 2 = aus
• S1 und S2 gleichzeitig öffnen
Î Kanal 1 = aus und Kanal 2 = aus
L Nur die Leitung des Kanals (z.B. E1, schwarz = Kanal 1)
anschließen, der auch tatsächlich „gelernt“ wird.
Die Leitung des „nicht gelernten“ Kanals (z.B. E2, braun = Kanal
2) mit dem Neutral-Leiter N verbinden.
6.1. Sonderfunktion "Klingelbetrieb"
Diese Sonderfunktion ermöglicht das Senden eines Funk-Telegrammes
nach kurzzeitiger Bedienung (0,2 Sek.) eines Tasters.
Anschluss mit Taster (Schließer) gemäß Bild A2
E2 (braune Leitung) mit Phase L der Netzspannung verbinden.
Bild A2
Lernen dieser Sonderfunktion, siehe „Lernen Klingelbetrieb“.
• T1 schließen Î Kanal 1 = ein
• T1 öffnen Î Kanal 1 = aus
