5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Leistungsteil montieren
Mindestens 1 m Abstand zwischen Funksender und Leistungsteil einhalten.

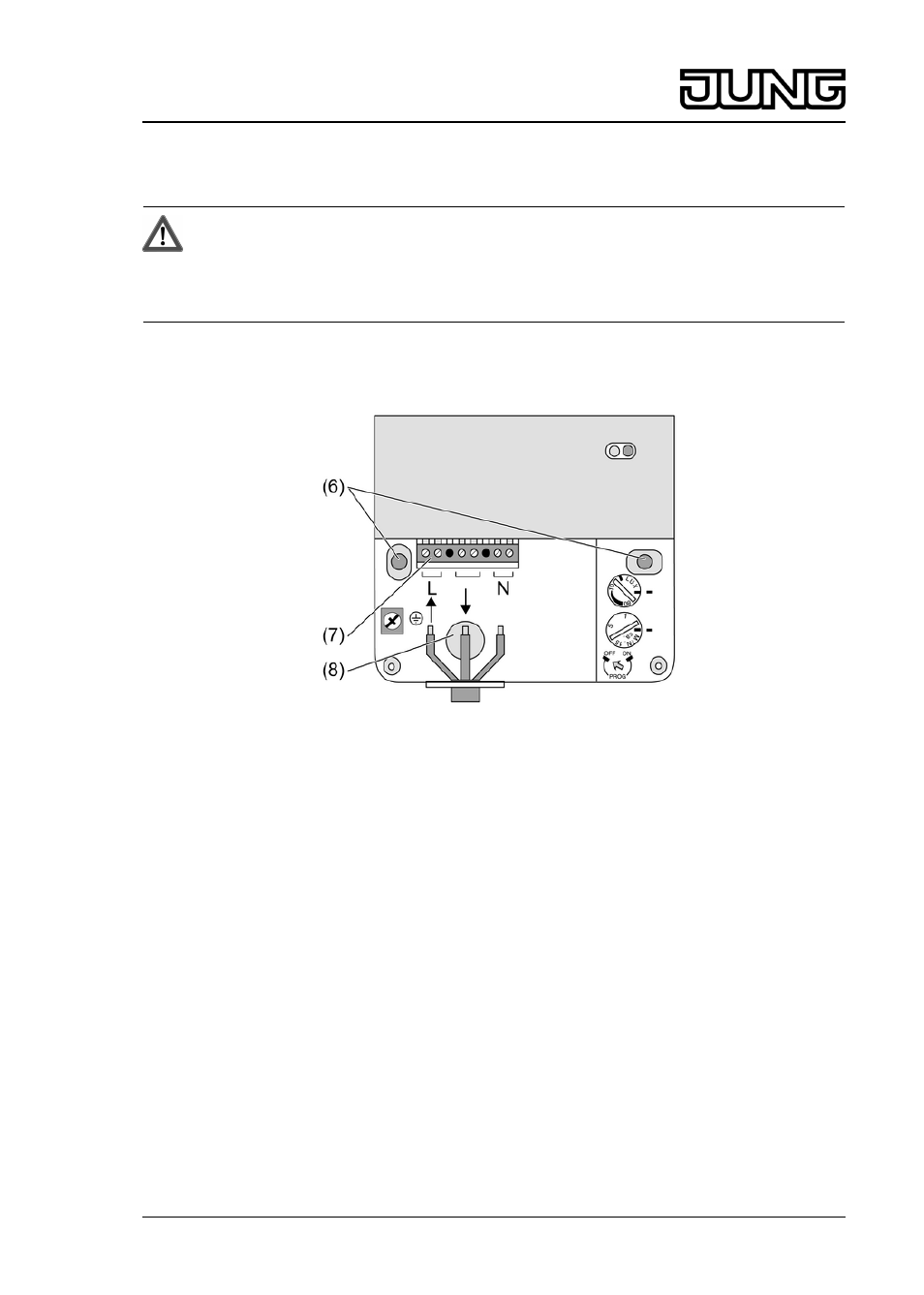

Bild 3: Montage Leistungsteil
o Die beiden Schrauben (5) lösen und Gehäusedeckel (4) abnehmen (Bild 1).
o Gegebenenfalls Leitungseinführung (8) durchstoßen für Unterputz Leitungsverlegung
(Bild 3).
o Leistungsteil mit zwei Schrauben (6) befestigen.
o Leitungen ins Gehäuse führen und an den Klemmen (7) anschließen (siehe Leistungsteil
anschließen).
i Das Leistungsteil verfügt über Doppelklemmen zum Durchschleifen der
Anschlussleitungen.
o Gehäusedeckel aufsetzen und mit den Schrauben befestigen.
Leistungsteil anschließen
Das Leistungsteil kann auf unterschiedliche Weise angeschlossen werden.
o Je nach vorhandener Installation den entsprechenden Anschlussplan wählen.
4/10
32529813
J:0082529813
20.07.2010
Funk-Management
Funk-Leistungsteil
