Tronic-Einbau-Leistungszusatz
Licht-Management
Tronic-Einbau-Leistungszusatz
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Keine elektronischen Lampen, z. B. schalt- oder dimmbare Kompaktleuchtstofflampen
oder LED-Lampen, anschließen. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

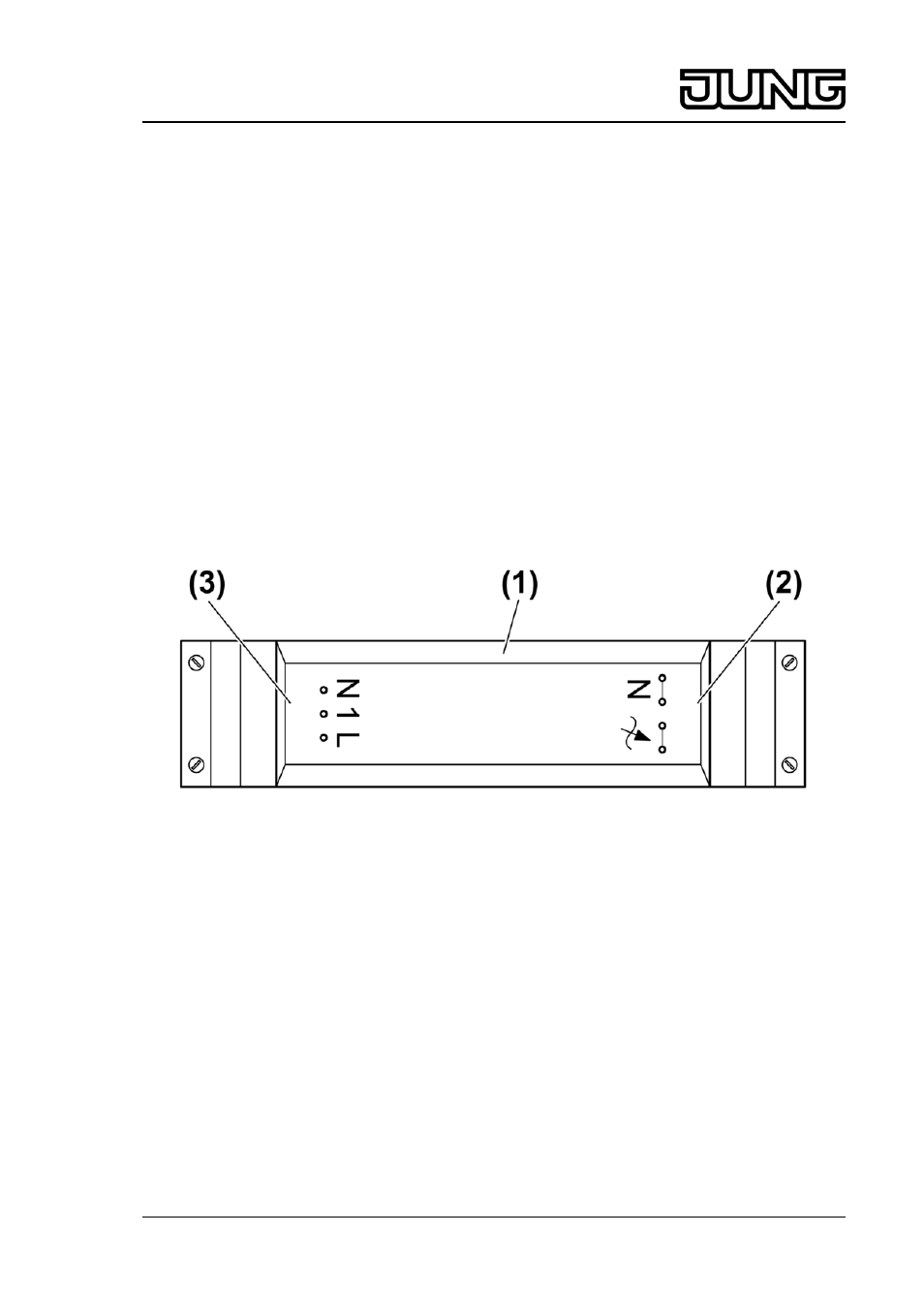

Bild 1
(1) Leistungszusatz
(2) Anschluss Last
(3) Anschluss Dimmer
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Leistungserweiterung von TRONIC-Dimmern, die nach dem Phasenabschnittprinzip
arbeiten.
-
Leistungserweiterung von Universaldimmern, die eine ohmsche oder kapazitive Grundlast
erkannt haben.
Dabei Universaldimmer nicht mit einer induktiven Last betreiben.
-
Anschluss von Glühlampen, HV-Halogenlampen sowie TRONIC-Trafos mit
Halogenlampen.
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel 5.1.
Technische Daten)
-
Zugehörigen Dimmer nicht ohne Last betreiben.
-
Einbau in Zwischendecken oder Aufputz-Montage
