Produkteigenschaften
-
Anschluss mehrerer Leistungszusätze an einen Dimmer möglich
- Bedienung erfolgt über vorgeschalteten Dimmer
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7
Sekunden
- Elektronischer Übertemperaturschutz
i Helligkeitsunterschiede zwischen der Beleuchtung am Dimmer und der Beleuchtung am
Leistungszusatz sind möglich.
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Leistungszusatz anschließen und montieren
i Für Dimmer und Leistungszusätze gleichen Außenleiter verwenden. L und N am
Leistungszusatz nicht vertauschen. Andernfalls entsteht Fehlfunktion.

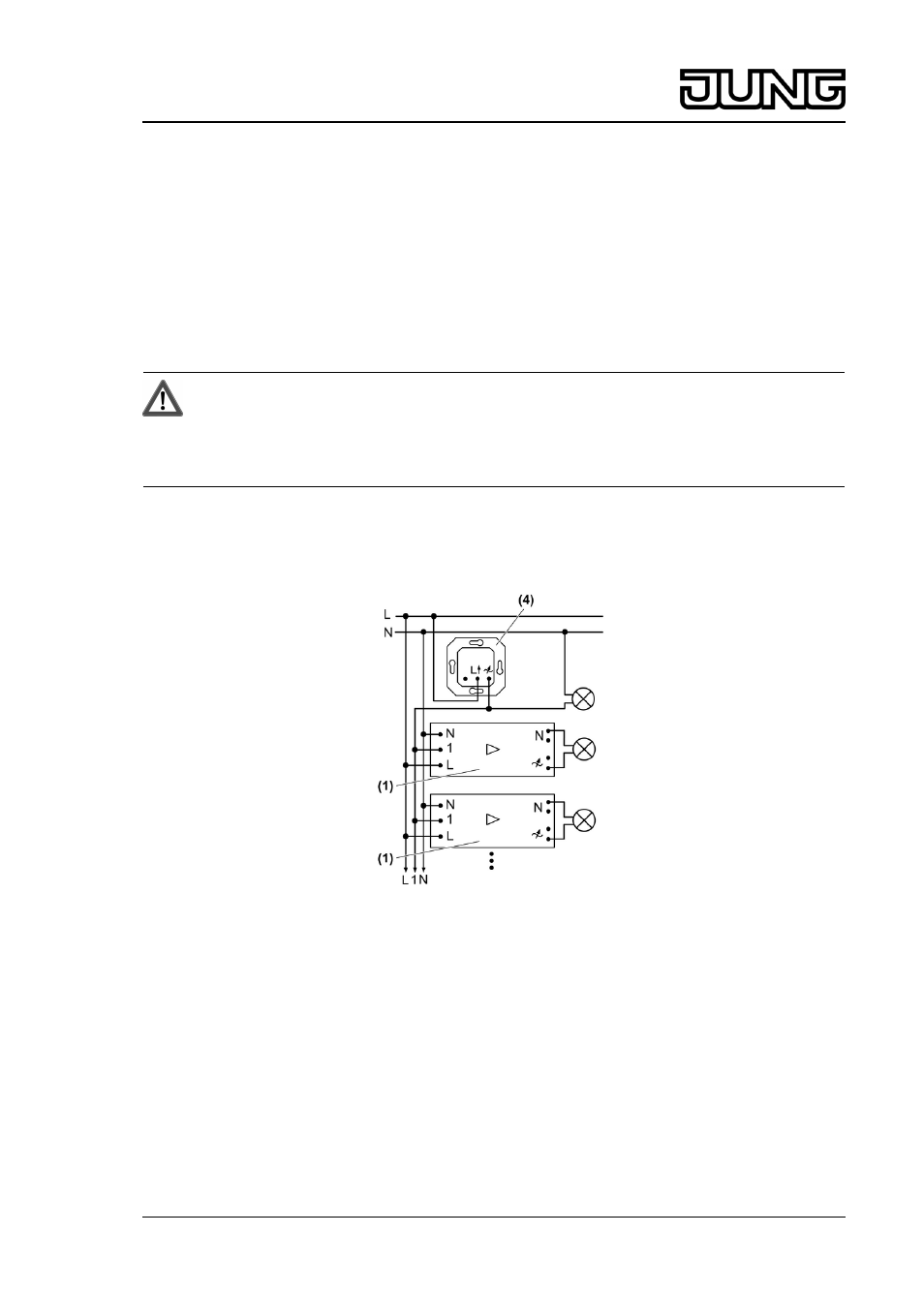

Bild 2
(1) Leistungszusatz
(4) Dimmer
o Leistungszusatz montieren.
i Mindestdurchmesser Deckenöffnung beim Einbau in Zwischendecken: 63 mm.
o Leistungszusatz gemäß Anschlussplan anschließen (Bild 2).
i Bei Beleuchtungsanlagen mit einer Leistung von über 3500 W/VA, muss die Installation auf
zwei Leitungsschutzschalter mit gleichem Außenleiter aufgeteilt werden.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln, dass ein Freischalten sichergestellt ist.
